Apresentação do projeto

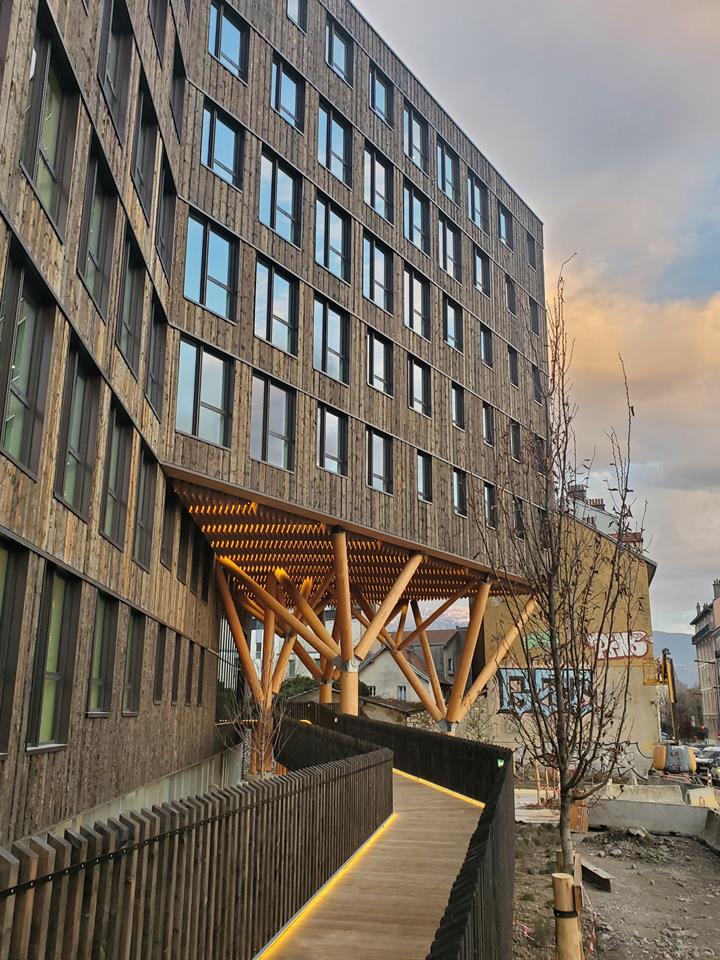

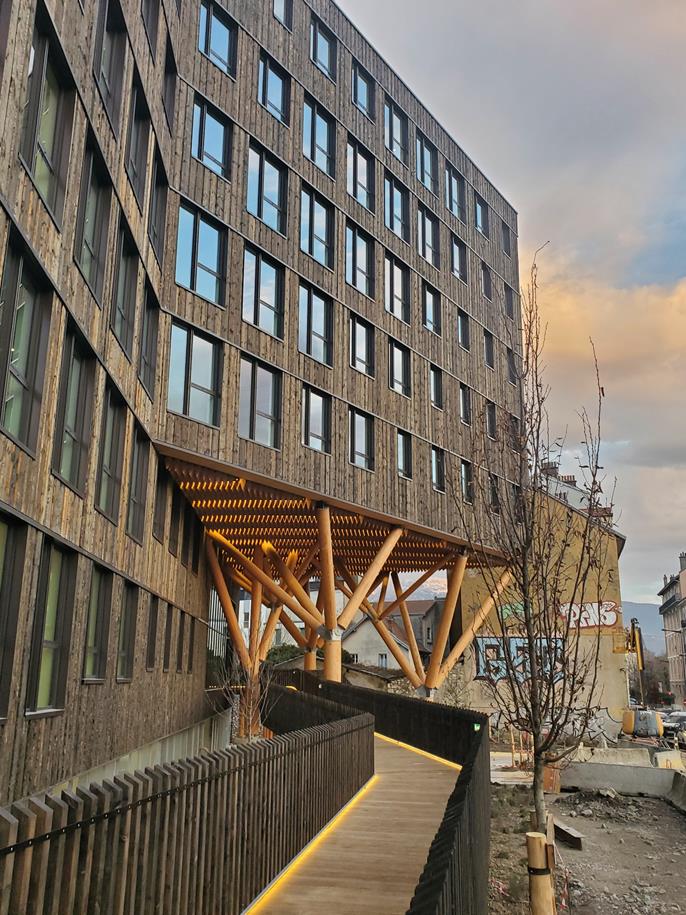

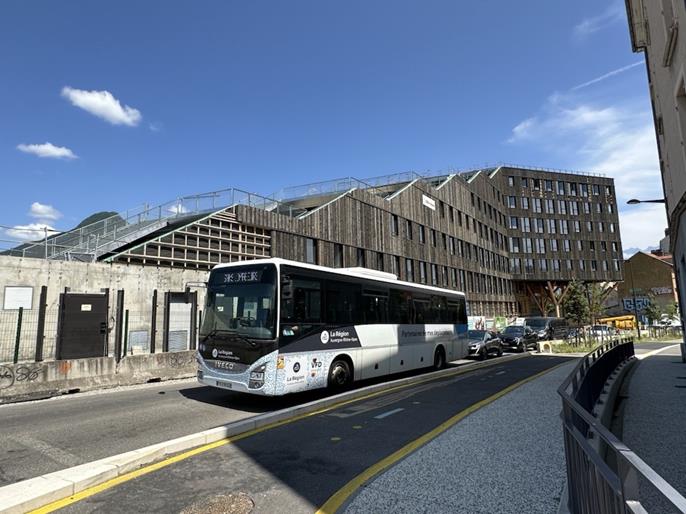

Localizado num antigo terreno industrial no bairro Presqu'île em Grenoble, o projeto WOOD representa uma mudança significativa em termos de arquitetura urbana sustentável.
Como primeiro edifício de escritórios de Grenoble construído quase todo em madeira, faz parte de um ambicioso projeto de reciclagem liderado pela imobiliária VINCI que consiste em atingir a meta de zero novos empreendimentos imobiliários até 2030. O edifício abrange uma área de 6081 m² distribuídos por seis andares com áreas flexíveis que promovem diversos usos e o conforto dos utilizadores.
O projeto inclui elementos verdes com floreiras e terraços em cada andar, um sistema geotérmico de águas subterrâneas e uma instalação fotovoltaica na cobertura. O objetivo é atingir um alto desempenho ambiental com uma meta de certificação E3C2+77%, seis anos antes das regulamentações ambientais de 2030.
Detalhes técnicos
A estrutura do edifício baseia-se num sistema misto de madeira e betão composto por dois blocos distintos tratados independentemente do ponto de vista estático.
O bloco OESTE é uma superestrutura de madeira autoportante com reforço fornecido por diagonais dispostas entre as fileiras de pilares com intervalos de 5,4 m e nas fachadas. Esta disposição permite uma transferência horizontal dos esforços para a parte superior do edifício, ao mesmo tempo que limita as solicitações nos pilares de extremidade graças a um desacoplamento eficaz entre as fileiras A e B.

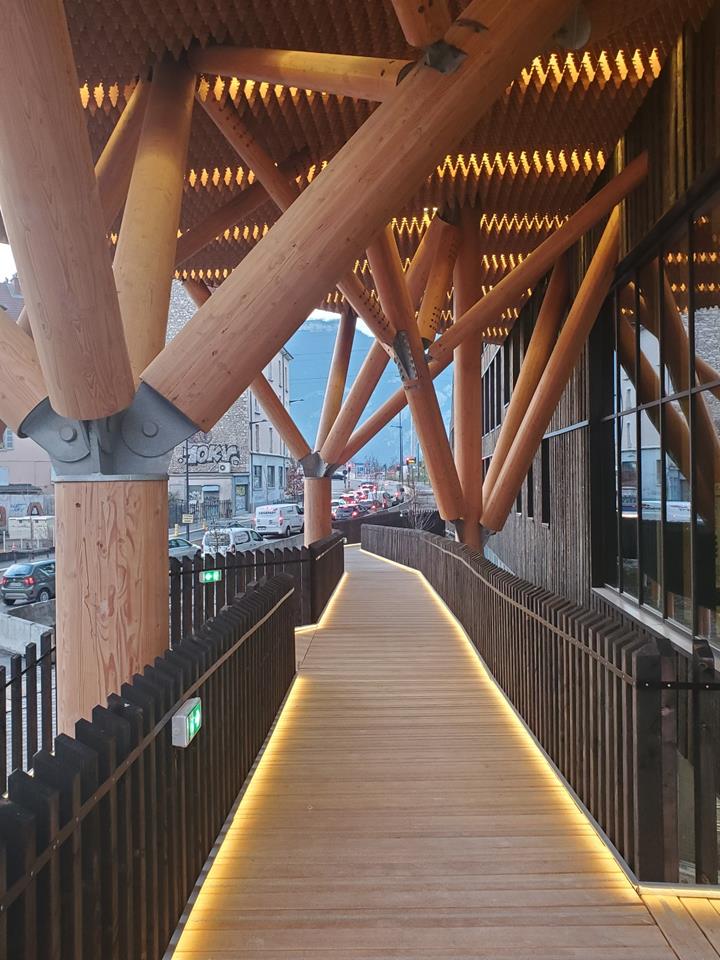

O bloco LESTE repousa parcialmente sobre uma estrutura arbórea em madeira laminada colada de abeto-lariço de Douglas francês com pilares triangulados chamados "árvores", assegurando assim a transferência das cargas verticais. A estabilidade global desta área é garantida por um núcleo em betão armado, enquanto a estabilidade dos nós intermediários das "árvores" é assegurada pelo encaixe dos "ramos" na placa do primeiro piso. Estas disposições permitem um eventual movimento horizontal do edifício sem impacto na distribuição dos esforços nas barras das árvores.

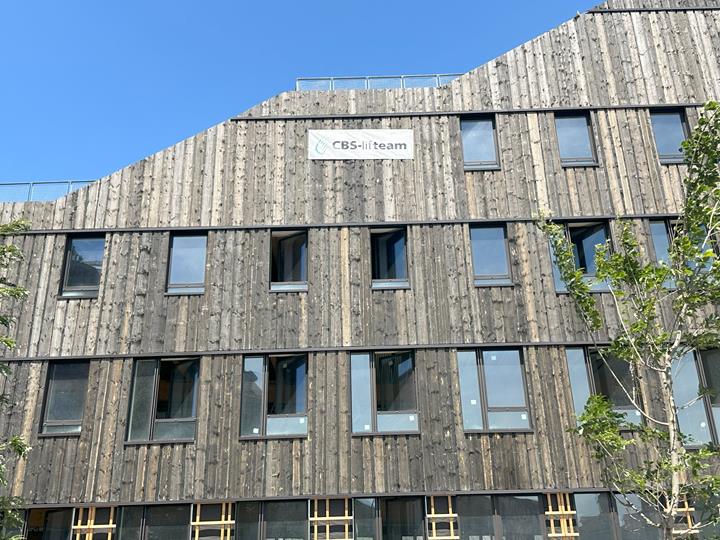

As cargas são transferidas pelos pisos apoiados por pilares e vigas contínuas com diafragmas rígidos que distribuem as forças horizontais. As fachadas são feitas de estruturas de madeira revestidas com abeto autoclavado de classe 3 com pré-escurecimento controlado por pigmentação.
Ferramentas de cálculo

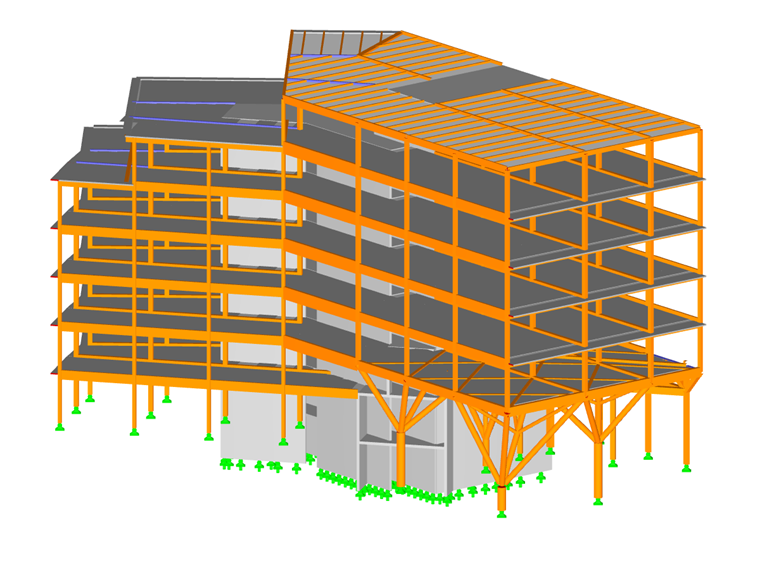

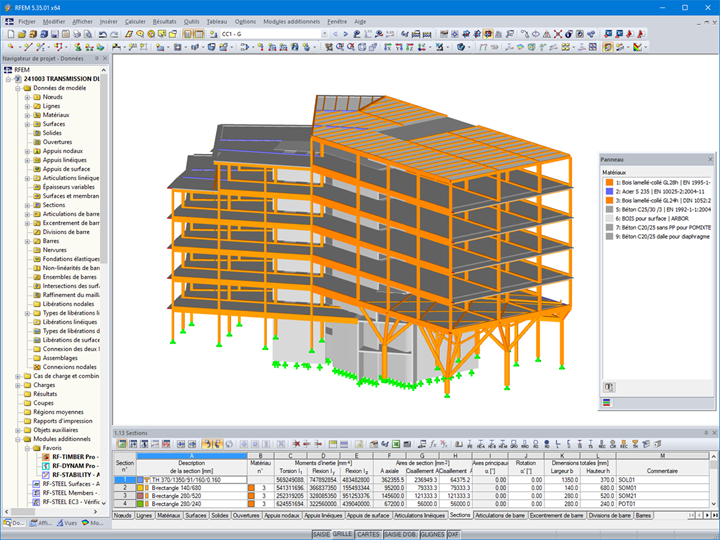

O dimensionamento da estrutura foi realizado com a ajuda do software RFEM da Dlubal Software.
O RF-Timber Pro foi utilizado para o dimensionamento dos elementos porticados (treliças, vigas e pilares). O RF-STABILITY foi utilizado para as verificações de encurvadura dos pilares e dos elementos esbeltos.

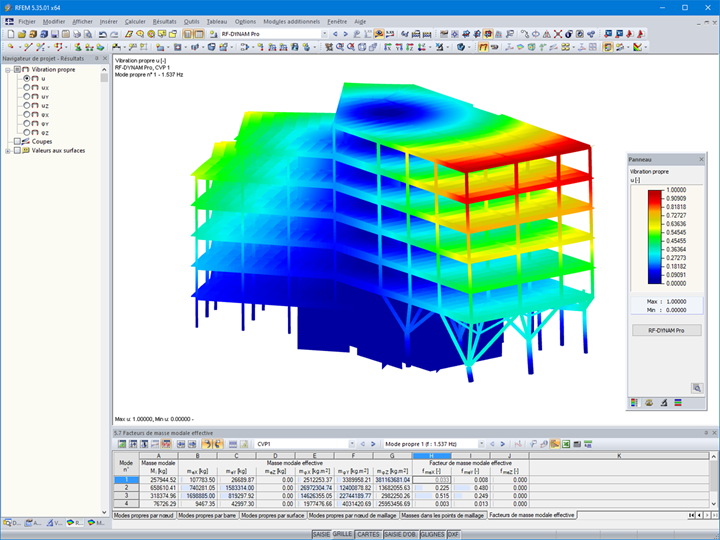

O módulo adicional RF-DYNAM Pro foi utilizado para a análise do comportamento dinâmico do edifício e para cumprir os requisitos relacionados com as vibrações nos espaços de escritórios de maiores dimensões.
O conjunto de ferramentas permitiu uma otimização detalhada da estrutura, assegurando a conformidade com os regulamentos, incluindo os Eurocódigos, e o desempenho ambiental.
Conclusão
O projeto WOOD constitui uma realização exemplar no domínio das estruturas de madeira. Demonstra a viabilidade técnica de uma arquitetura ambiciosa e sustentável num antigo terreno industrial e proporciona uma resposta concreta e reproduzível aos objetivos ambientais de amanhã num contexto urbano exigente.
| Local | 82-88 rue du Vercors 38000 Grenoble França |
| Investidores | AFFINITES PIERRE GROUPAMA GAN REIM |
| Cliente | Vinci Immobilier d’Entreprise |
| Gabinete de arquitetura | ECDM Architectes |
| Estrutura de pórticos de madeira | CBS-Lifteam |
| Gabinete de engenharia – Estruturas de madeira | Arborescence |
