Sześciopiętrowy budynek biurowy z parkingiem podziemnym w centrum Grenoble we Francji

Prezentacja projektu

Zlokalizowany na dawnym terenie przemysłowym Presqu'île w Grenoble, projekt WOOD stanowi przełom w zrównoważonej i miejskiej architekturze biurowej.

Pierwszy w Grenoble budynek biurowy w większości wykonany z drewna wpisuje się w ambitny projekt recyklingowy prowadzony przez VINCI Immobilier, realizujący cel zerowego zagospodarowania nowych terenów do 2030 roku. Budynek ma powierzchnię 6081 m² podzieloną na sześć kondygnacji z elastycznymi kondygnacjami, co ma sprzyjać różnorodności zastosowań i komfortowi użytkowników.

Projekt obejmuje elementy zieleni, takie jak donice i tarasy na każdym piętrze, system geotermalny na poziomie wód gruntowych oraz instalację fotowoltaiczną na dachu. Dąży do wysokiej wydajności środowiskowej w celu uzyskania certyfikatu E3C2+77%, wyprzedzającego o sześć lat regulacje środowiskowe, które mają obowiązywać od 2030.

Szczegóły techniczne

Konstrukcja budynku opiera się na mieszanym układzie drewniano-betonowym, składającym się z dwóch oddzielnych bloków traktowanych niezależnie z konstrukcyjnego punktu widzenia.

Blok WEST to samonośna konstrukcja drewniana z usztywnieniem zapewnionym przez ukośne pręty umieszczone między rzędami słupów oddalonych od siebie o 5,4 metra oraz na elewacjach. To rozwiązanie umożliwia poziome przeniesienie sił w kierunku szczytu budynku, jednocześnie ograniczając obciążenia na końcowych słupach dzięki skutecznemu rozdzieleniu między rzędami A i B.

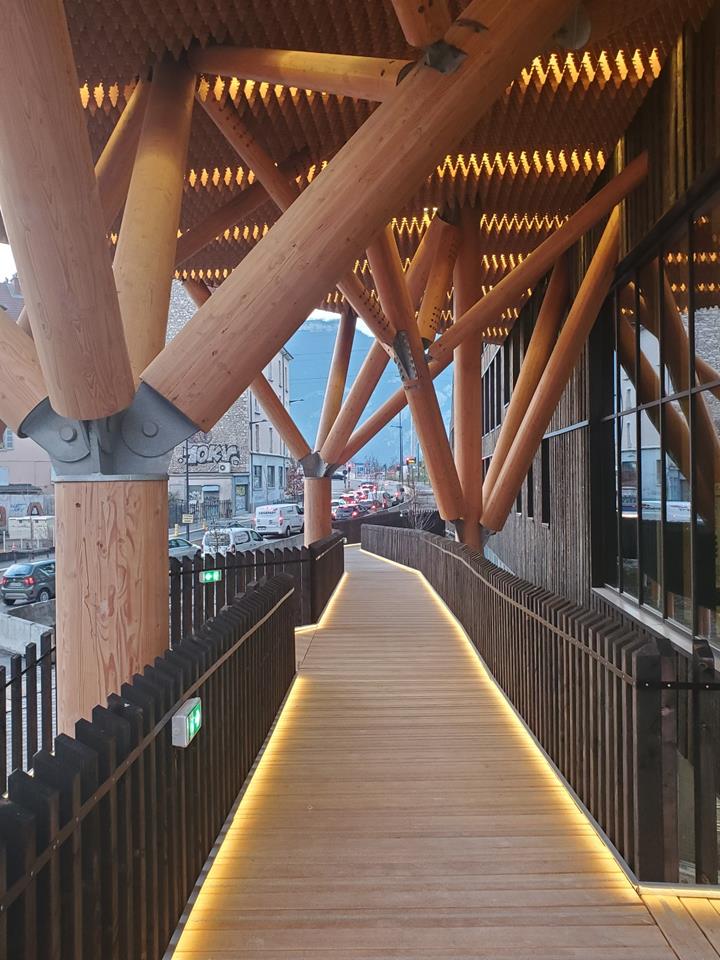

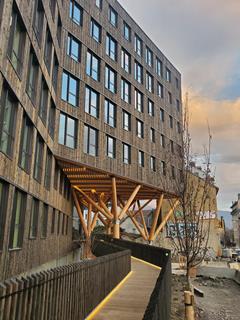

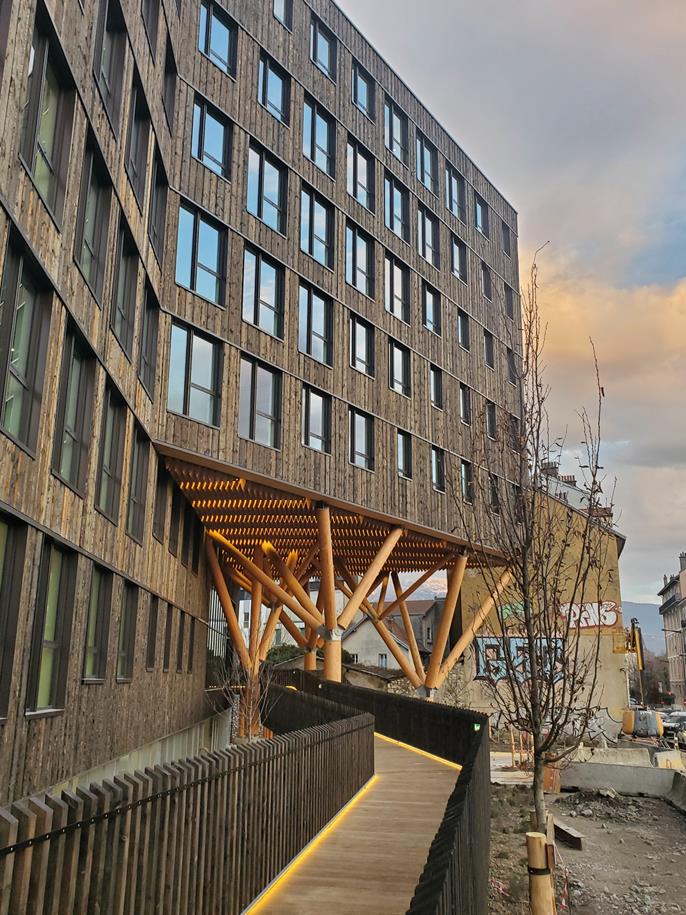

Blok EAST opiera się częściowo na strukturze drzewa z drewna klejonego z francuskiej daglezji z trójkątnymi słupami zwanymi „drzewami”, które przenoszą obciążenia pionowe. Stateczność całego obszaru zapewnia trzon z BA, podczas gdy stateczność węzłów pośrednich „drzew” jest zapewniona przez utwierdzenie „gałęzi” w stropie na poziomie R+1. Te rozwiązania umożliwiają ewentualny poziomy ruch budynku bez wpływu na rozkład sił w prętach drzew.

Ścieżki obciążeń odbywają się poprzez przeniesienie stropów na słupy i belki ciągłe ze sztywnymi przeponami umożliwiającymi rozkład sił poziomych.

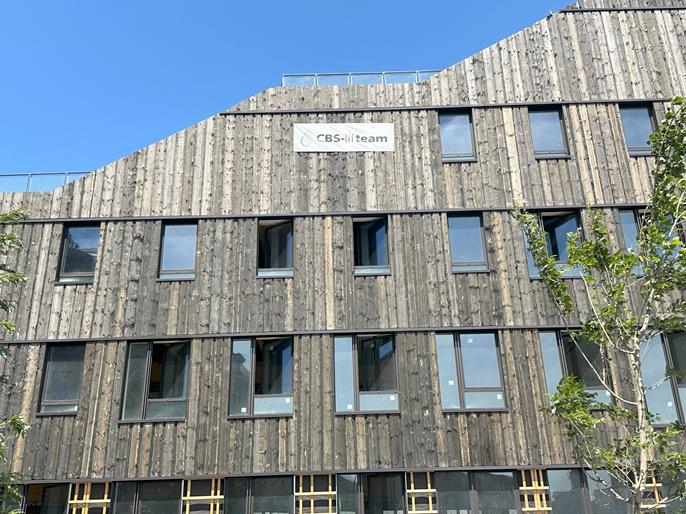

Elewacje są wykonane z drewnianej konstrukcji odeskowanej świerkiem klasy 3 z kontrolowanym wstępnym szarzeniem za pomocą pigmentacji.

Narzędzia obliczeniowe

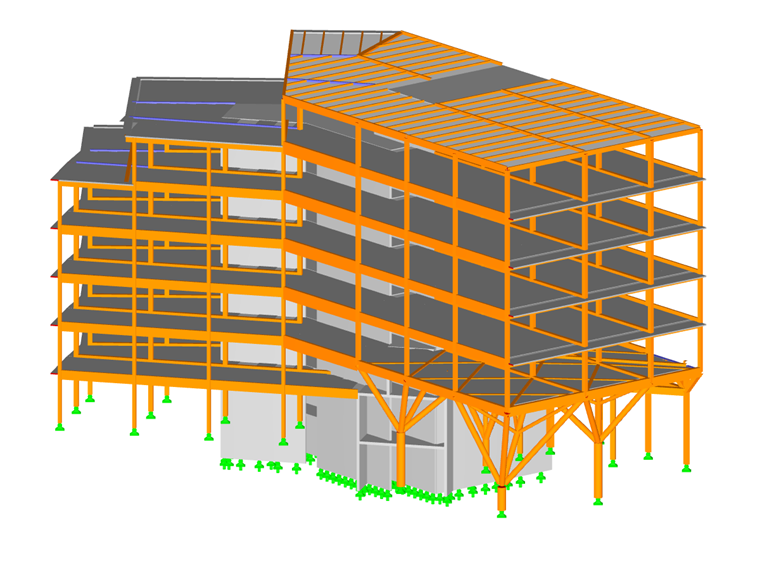

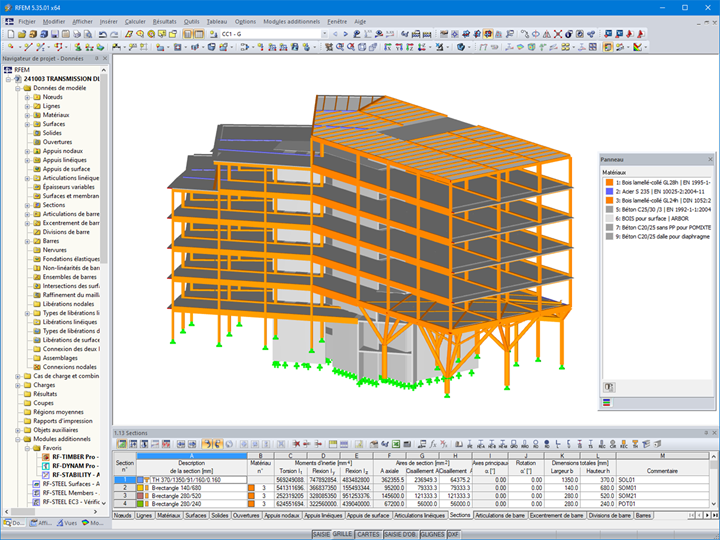

Projektowanie całej konstrukcji przeprowadzono za pomocą oprogramowania RFEM firmy Dlubal Software.

RF-Timber Pro umożliwił projektowanie elementów liniowych (zastrzałów, belek i słupów). RF-STABILITY został wykorzystany do weryfikacji stateczności słupów i elementów smukłych.

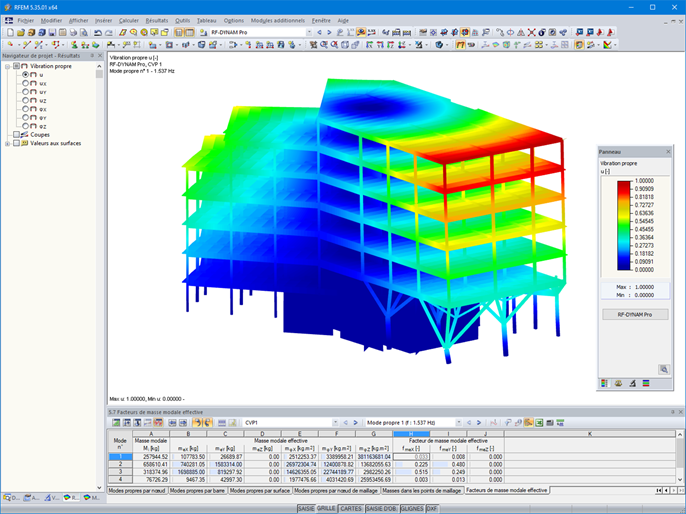

Moduł RF-DYNAM Pro służył do analizy dynamicznego zachowania budynku i spełnienia wymagań związanych z wibracjami w dużych przestrzeniach biurowych.

Wszystkie narzędzia umożliwiły precyzyjną optymalizację konstrukcji przy jednoczesnym zapewnieniu zgodności z przepisami, w szczególności Eurokodami, oraz wydajności środowiskowej.

Wniosek

Projekt WOOD jest przykładową realizacją w zakresie drewnianego budownictwa biurowego. Pokazuje techniczną wykonalność ambitnej i zrównoważonej architektury na dawnym terenie przemysłowym i stanowi konkretną oraz powtarzalną odpowiedź na przyszłe cele środowiskowe w wymagającym miejskim otoczeniu.
