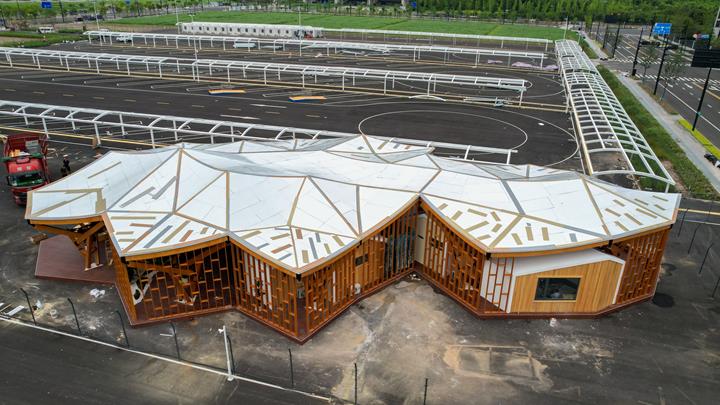

В качестве сервисного центра для Азиатских игр "Юнгуй" предлагает зоны ожидания и отдыха для официальных лиц и представителей СМИ. Дизайн проекта вдохновлён городским цветком Ханчжоу, османтусом, и отражает концепцию оформления "Цветы османтуса, парящие в облаках".

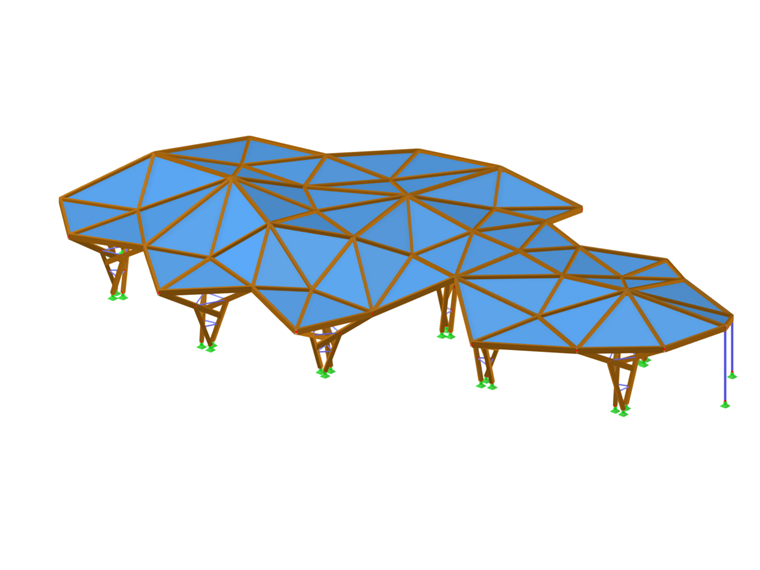

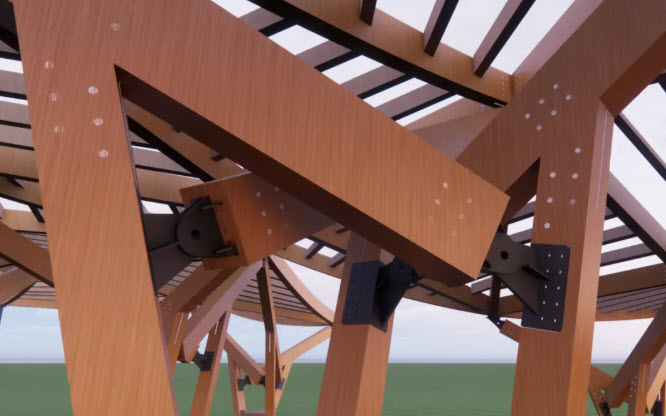

Несущая конструкция этого проекта основана на системе из трёх клееных наклонных деревянных стоек и трёх взаимоподдерживающих стальных ферм. Соединения между балками и стойками были сконструированы инженерами так, чтобы обладать идеальными механическими свойствами шарнира.

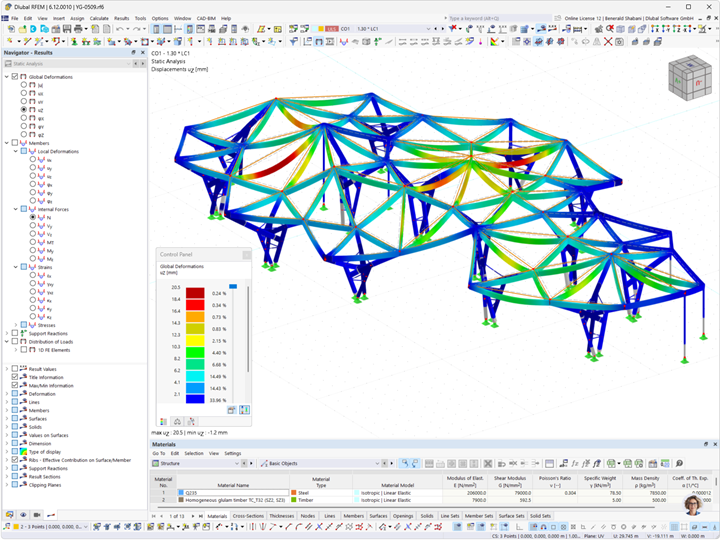

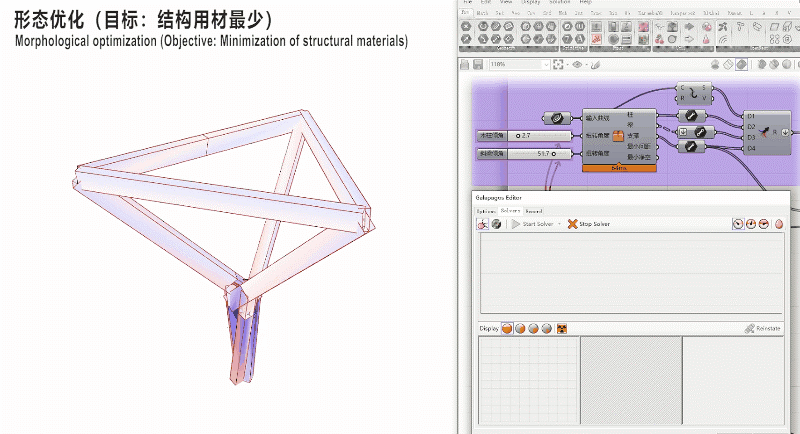

После завершения оптимизации структуры в Grasshopper проектировщики смогли, благодаря интерфейсу импорта/экспорта между RFEM и Rhino, импортировать проволочную модель структуры непосредственно из Rhino в RFEM.
После импорта в RFEM инженеры использовали RWIND для численных симуляций в аэродинамической трубе, чтобы определить распределение давления ветра на поверхности.
Затем, с помощью надстройки Расчёт дерева, была проверена прочность, устойчивость и огнестойкость всех деревянных компонентов в соответствии с китайскими стандартами GB 50005-2017 и GB/T 50708-2012.
Цитата клиента: «Этот проект впечатляюще демонстрирует применимость программного обеспечения Dlubal в области планирования деревянных конструкций».
| Место | Qianjiang Century City 311215 Ханчжоу Китай |
| Расчёт конструкций | Нанкинский технологический университет |
