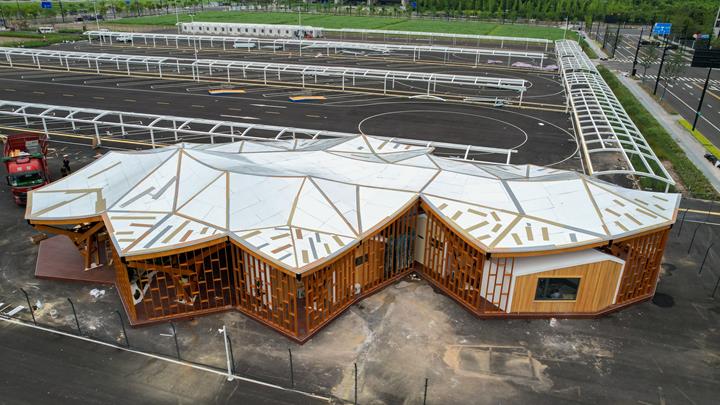

Jako servisní středisko pro Asijské hry nabízí „Yungui“ čekárny a odpočívárny pro funkcionáře a zástupce médií. Projektanti se při návrhu inspirovali typickou rostlinou města Chang-čou, vonokvětkou, a zvolili koncepci uspořádání „květů vonokvětky visícími nad mraky“.

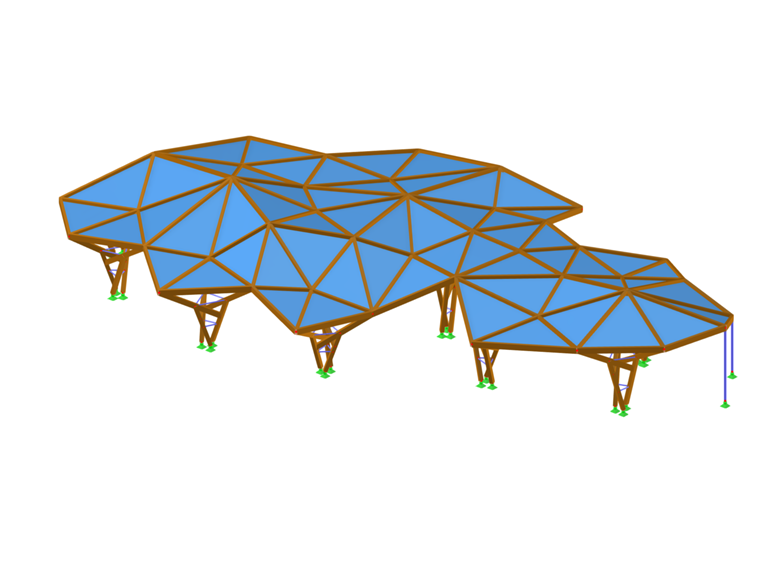

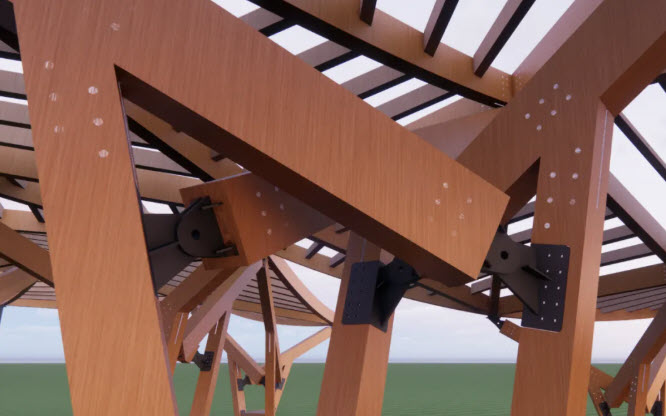

Nosná konstrukce je v tomto projektu založena na systému tří šikmých sloupů z lepeného dřeva a tří ocelových příhradových nosníků, které se navzájem podpírají. Styčníky nosníků a sloupů byly navrženy tak, aby vykazovaly ideální mechanické vlastnosti kloubu.

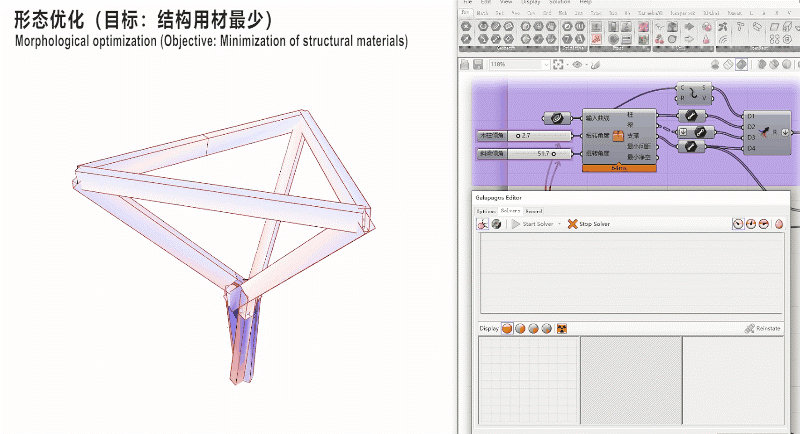

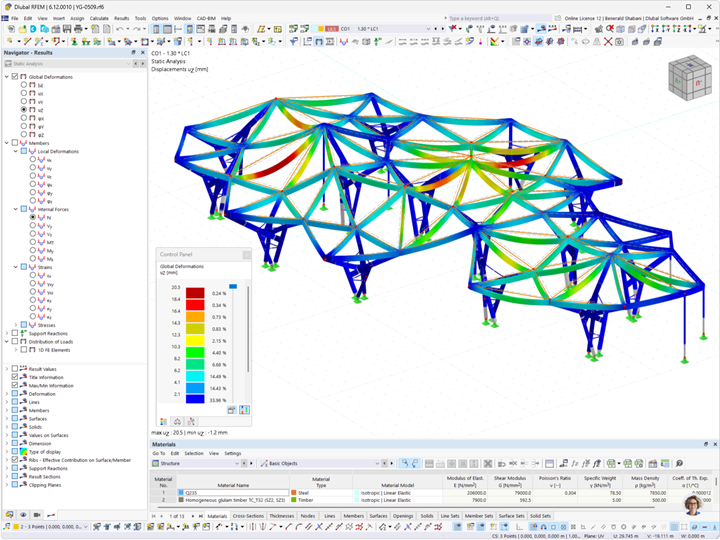

Po ukončení optimalizace konstrukce v programu Grasshopper mohli projektanti díky rozhraní pro import a export mezi programy RFEM a Rhino výkres drátěného modelu konstrukce importovat z programu Rhino přímo do RFEMu.
Po importu do programu RFEM použili projektanti program RWIND pro numerické simulace větrného tunelu, a stanovili tak rozložení tlaku větru na povrchu konstrukce.
Následně byly v addonu Posouzení dřevěných konstrukcí ověřeny pevnost, stabilita a požární odolnost všech dřevěných prvků podle čínských norem GB 50005-2017 a GB/T 50708-2012.
Citát zákazníka: „Tento projekt působivě dokládá možnosti použití softwaru Dlubal v oblasti návrhu dřevěných konstrukcí“.
| Místo | Čchien-ťiang 311215 Chang-čou Čína |
| Statika | Technická univerzita v Nanjingu |
