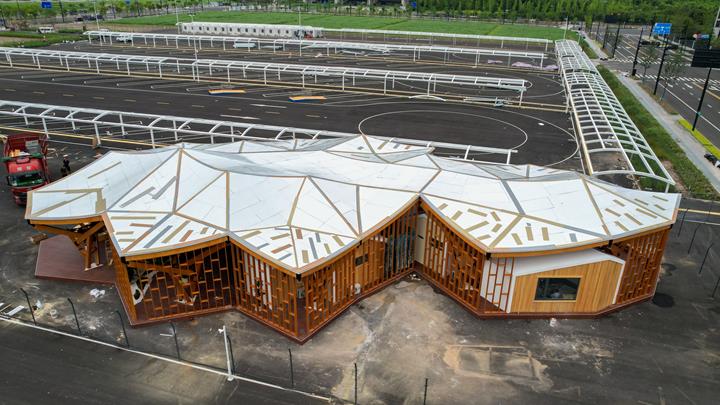

Como centro de servicio para los Juegos Asiáticos, "Yungui" ofrece áreas de espera y relajación para los funcionarios y representantes de los medios de comunicación. El diseño del proyecto está inspirado en la flor representativa de la ciudad de Hangzhou, el olivo fragante, y adopta el concepto de diseño "flores de olivo fragante colgando sobre las nubes".

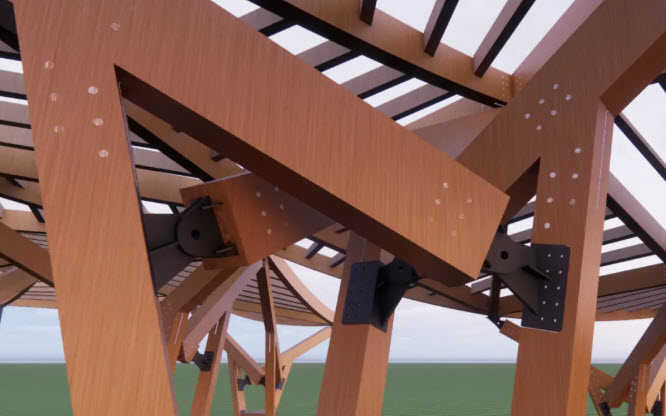

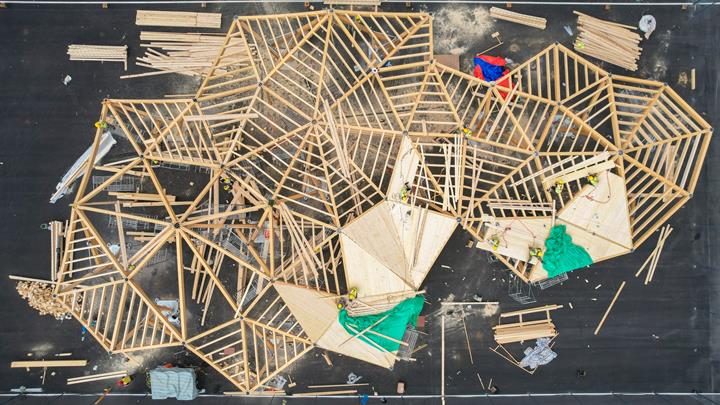

La estructura de soporte de este proyecto está basada en un sistema de tres pilares de madera inclinados encolados y tres vigas de celosía de acero que se sostienen mutuamente. Los puntos de conexión entre vigas y pilares fueron diseñados por los ingenieros para mostrar las propiedades mecánicas ideales de una articulación.

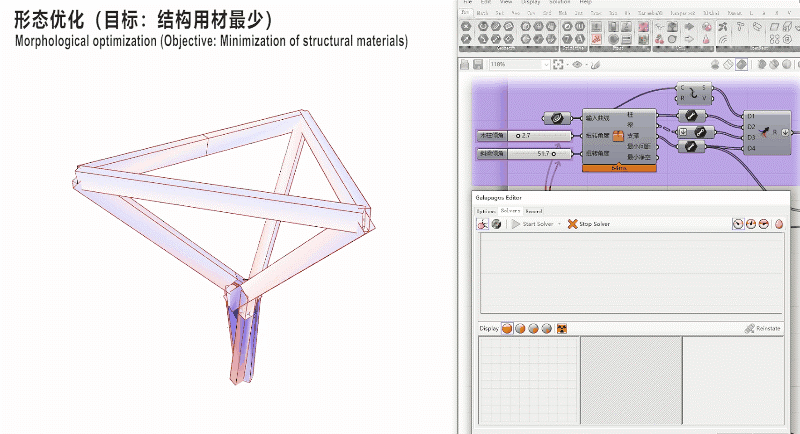

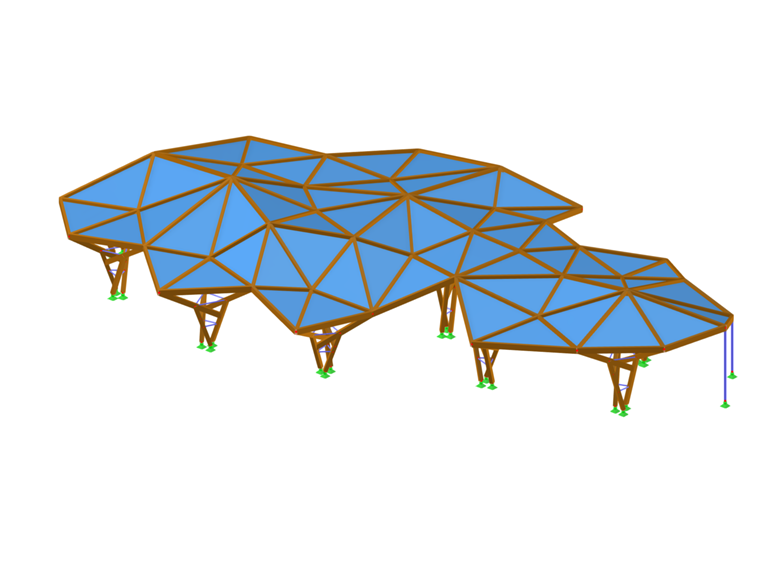

Tras completar la optimización estructural en Grasshopper, los ingenieros pudieron importar, gracias a la interfaz de importación/exportación entre RFEM y Rhino, el dibujo de alambre de la estructura directamente desde Rhino a RFEM.

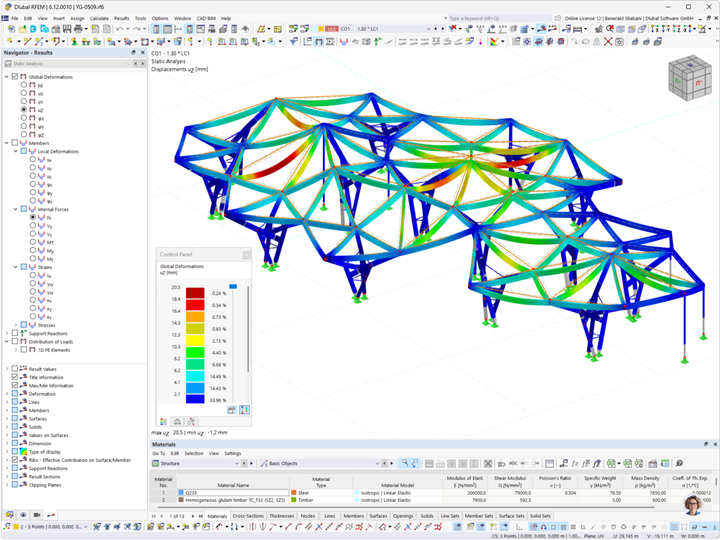

Después de la importación a RFEM, los ingenieros utilizaron RWIND para realizar simulaciones numéricas de túnel de viento en la estructura y así determinar la distribución de presión del viento en la superficie.
Posteriormente, utilizando el complemento de cálculo de madera, se verificó la resistencia, estabilidad y resistencia al fuego de todos los componentes de madera según las normas chinas GB 50005-2017 y GB/T 50708-2012.
Cita del cliente: "Este proyecto demuestra de manera impresionante la aplicabilidad del software de Dlubal en el ámbito del diseño de estructuras de madera".
| Lugar | Qianjiang Century City 311215 Hangzhou China |
| Análisis estructural | Modelo 3D de torre de teleférico |
