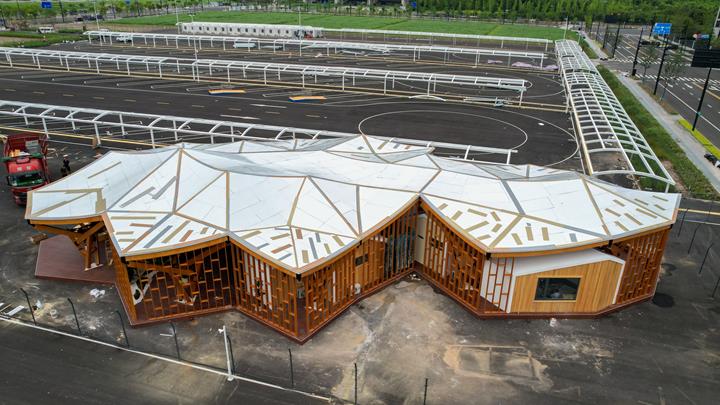

Come centro servizi per i Giochi asiatici, "Yungui" offre aree di attesa e riposo per ufficiali e giornalisti. Il design del progetto è ispirato dal fiore simbolo di Hangzhou, l'osmanto, e riprende il concetto "fiori di osmanto sospesi sopra le nuvole".

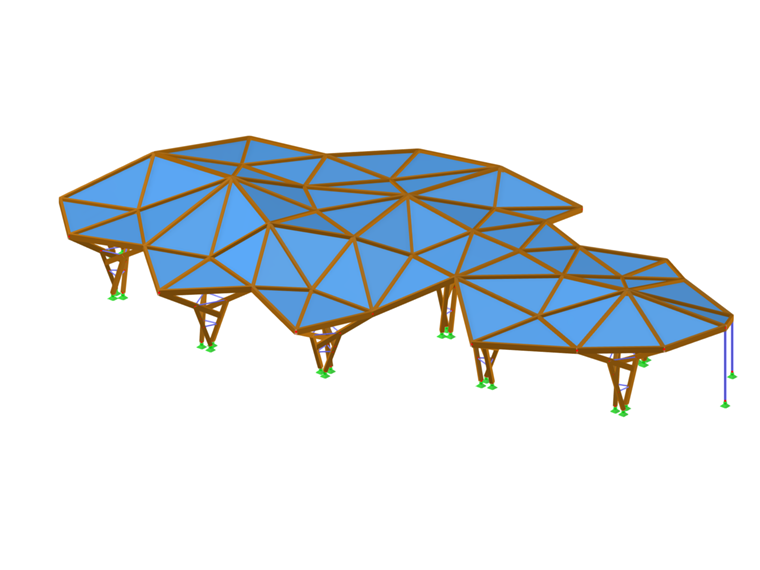

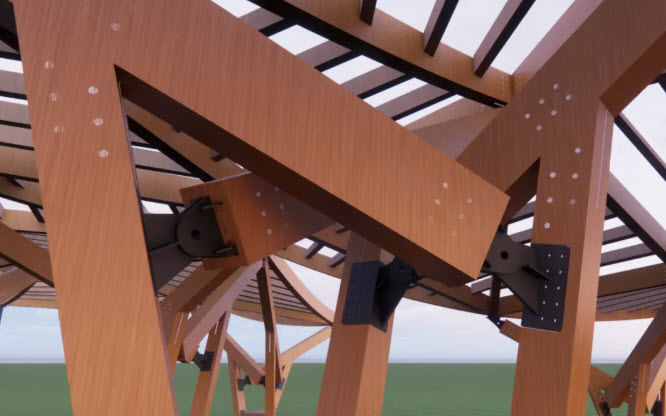

La struttura portante di questo progetto si basa su un sistema composto da tre colonne di legno incollato inclinate e da tre travi reticolari in acciaio autoportanti. I punti di connessione tra travi e colonne sono stati progettati dagli ingegneri per mostrare le proprietà meccaniche ideali di una cerniera.

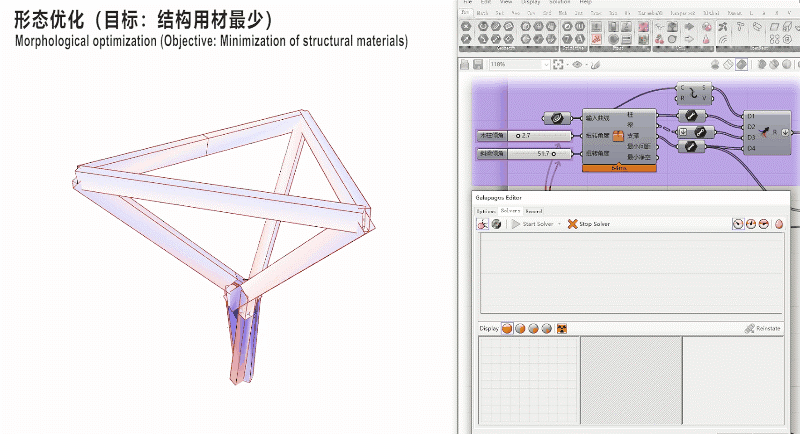

Dopo il completamento dell'ottimizzazione strutturale in Grasshopper, i progettisti sono stati in grado di importare il disegno wireframe della struttura da Rhino a RFEM grazie all'esportazione/importazione dell'interfaccia tra i due software.

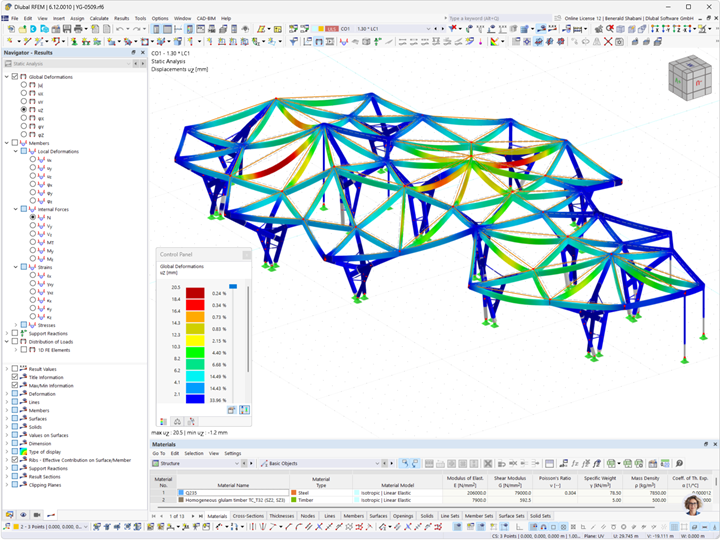

Dopo l'importazione in RFEM, gli ingegneri hanno utilizzato RWIND per eseguire simulazioni numeriche in galleria del vento sulla struttura e così determinare la distribuzione della pressione del vento sulla superficie.
Successivamente, con l'ausilio dell'add-on Verifica legno, è stata verificata la resistenza, la stabilità e la resistenza al fuoco di tutti i componenti in legno secondo le normative cinesi GB 50005-2017 e GB/T 50708-2012.
Citazione del cliente: "Questo progetto dimostra in modo impressionante l'applicabilità del software Dlubal nell'ambito della pianificazione strutturale del legno".
| Posizione | Qianjiang Century City 311215 Hangzhou Cina |
| Progettazione strutturale | Università tecnologica di Nanchino |
