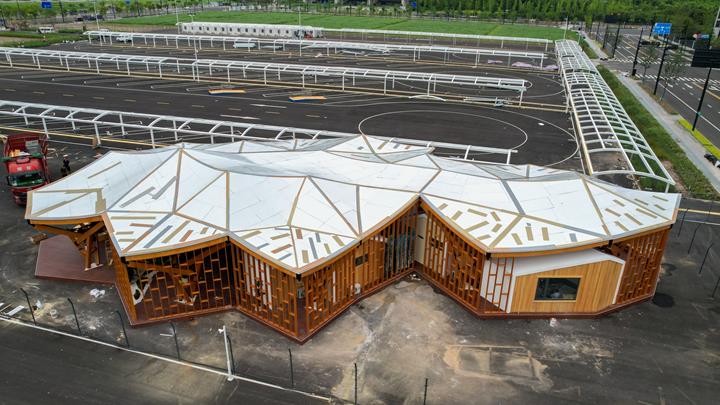

En tant que centre d’accueil pour les Jeux Asiatiques, « Yungui » comporte des espaces d’attente et de détente pour les officiels et les représentants des médias. Le design du projet est inspiré par la fleur emblématique de Hangzhou, l’osmanthe, et reprend le concept architectural « fleurs d’osmanthe suspendues au-dessus des nuages ».

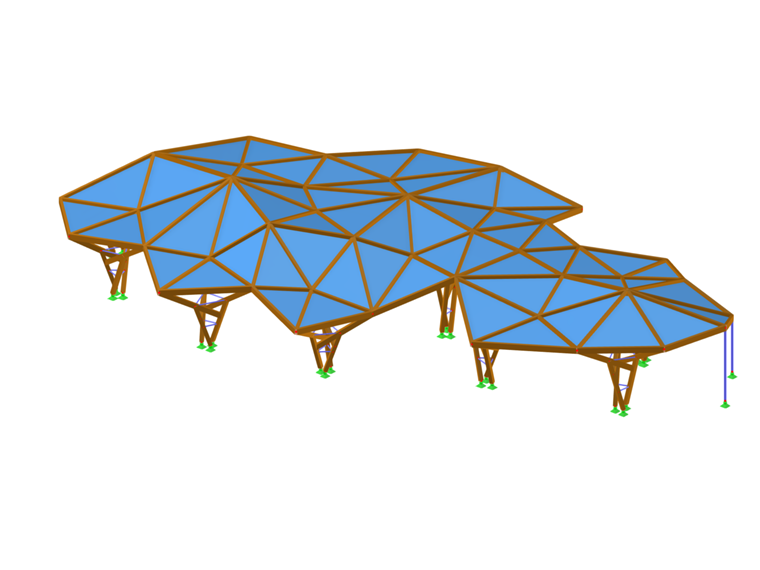

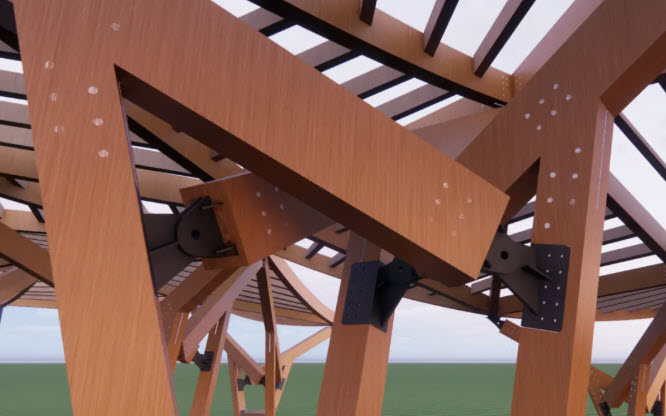

La structure porteuse de ce projet est basée sur un système composé de trois poteaux en bois inclinés et collés et de trois poutres en treillis métalliques qui se supportent mutuellement. Les points d’assemblage entre les poutres et les poteaux ont été conçus par les ingénieurs pour présenter les propriétés mécaniques idéales d’une articulation.

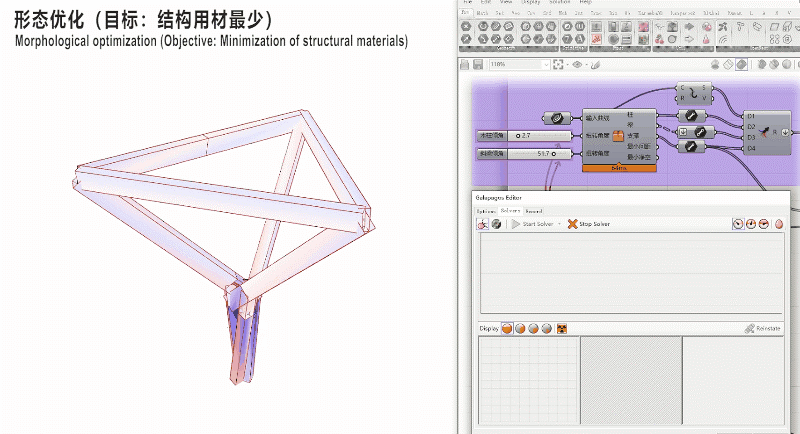

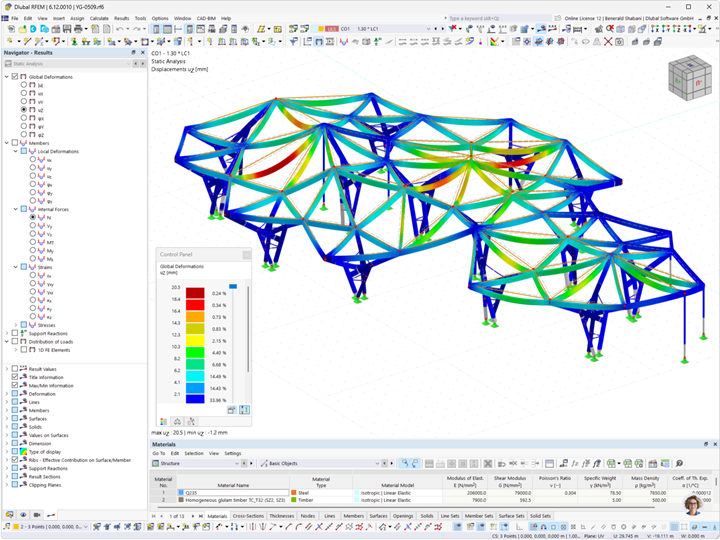

Après l’optimisation structurelle dans Grasshopper, les ingénieurs ont pu, à l’aide des fonctinnalités d’import/export entre RFEM et Rhino, importer directement le plan filaire de la structure depuis Rhino vers RFEM.
Après importation dans RFEM, les ingénieurs ont utilisé RWIND pour réaliser des simulations des fkyx de vent sur la structure afin de déterminer la distribution de la pression du vent sur la surface.
Ensuite, à l’aide du module complémentaire Vérification du bois, la résistance, la stabilité et la résistance au feu de tous les composants en bois ont été vérifiées selon les normes chinoises GB 50005-2017 et GB/T 50708-2012.
D’après notre client : « Ce projet est une démonstration remarquable de l’efficacité des logiciel Dlubal dans le domaine de la planification de structures en bois ».
| Localisation | Qianjiang Century City 311215 Hangzhou Chine |
| Calcul de structure | Université des sciences et technologies de Nanjing |
