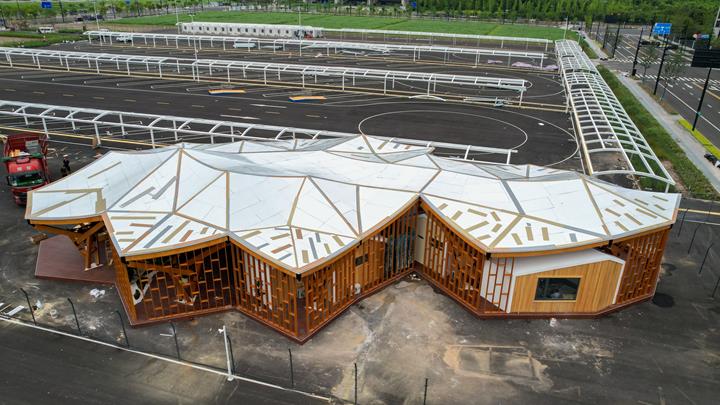

Como centro de serviços para os Jogos Asiáticos, o "Yungui" oferece áreas de espera e descanso para oficiais e representantes dos meios de comunicação social. O design do projeto é inspirado na flor da cidade de Hangzhou, o osmanthus, e adota o conceito de design "flores de osmanthus penduradas acima das nuvens".

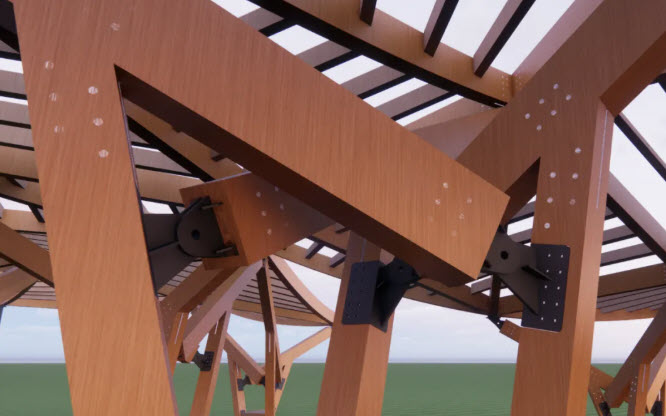

A estrutura de apoio deste projeto baseia-se num sistema de três pilares de madeira inclinados colados e três vigas treliçadas de aço que se apoiam mutuamente. Os pontos de ligação entre as vigas e os pilares foram concebidos pelos engenheiros de forma a apresentarem as propriedades mecânicas ideais de uma articulação.

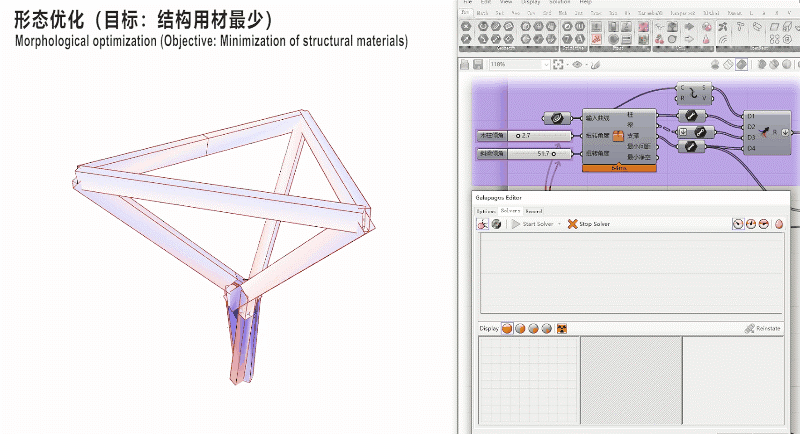

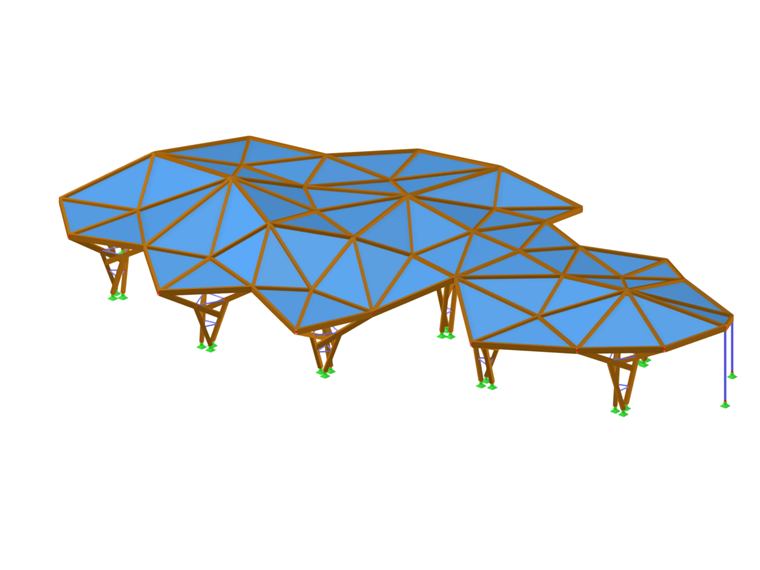

Após a conclusão da otimização estrutural no Grasshopper, os projetistas puderam importar o desenho da estrutura do modelo de linhas diretamente do Rhino para o RFEM, graças à interface de importação/exportação entre o RFEM e o Rhino.
Após a importação para o RFEM, os engenheiros utilizaram o RWIND para realizar simulações numéricas em túnel de vento na estrutura e, assim, determinar a distribuição da pressão do vento na superfície.

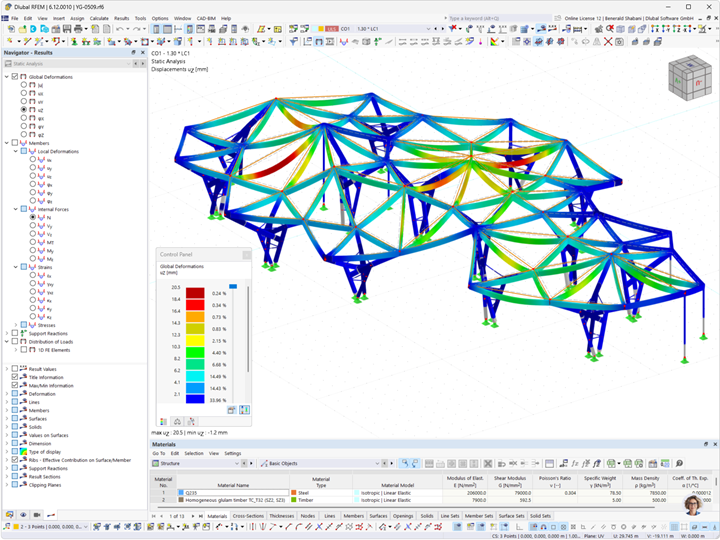

Em seguida, com a ajuda do módulo Dimensionamento de madeira, a resistência, a estabilidade e a resistência ao fogo de todos os componentes de madeira foram verificadas de acordo com as normas chinesas GB 50005-2017 e GB/T 50708-2012.
Citação do cliente: "Este projeto demonstra de forma impressionante a aplicabilidade do software da Dlubal na área do planeamento de estruturas de madeira".
| Local | Qianjiang Century City 311215 Hangzhou China |
| Planeamento estrutural | Universidade de Tecnologia de Nanjing |
