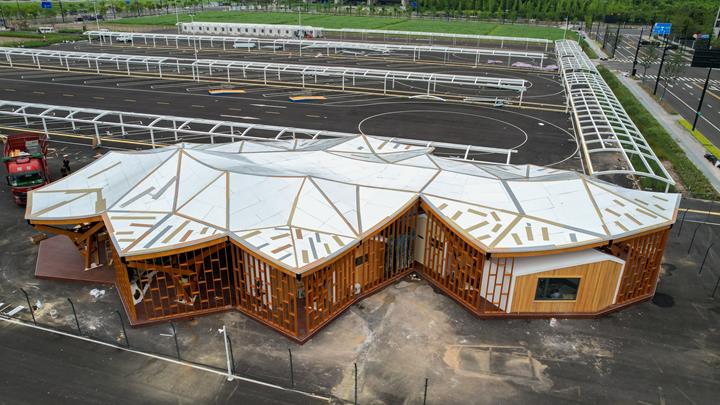

Jako centrum obsługi Igrzysk Azjatyckich „Yungui” oferuje strefy odpoczynku dla oficjeli i przedstawicieli mediów. Projekt inspirowany jest kwiatem-symbolem miasta Hangzhou, osmantusem, i nawiązuje do koncepcji projektowej „kwiaty osmantusu wiszące nad chmurami”.

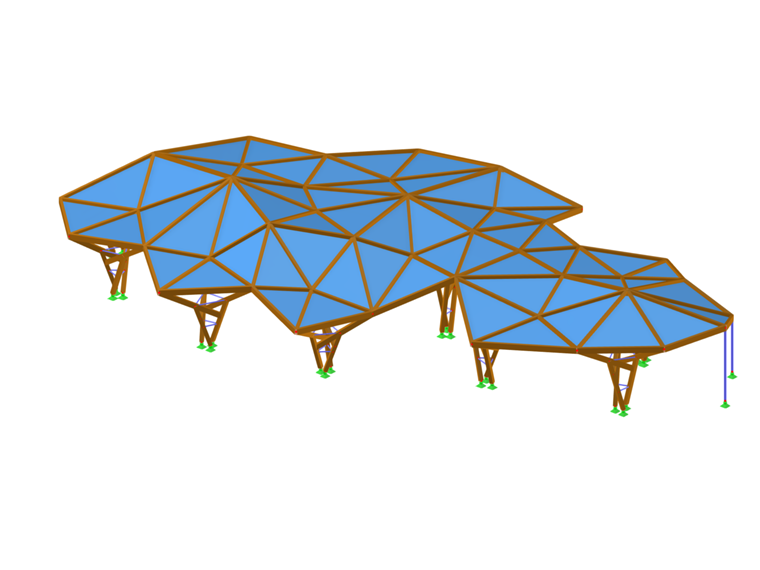

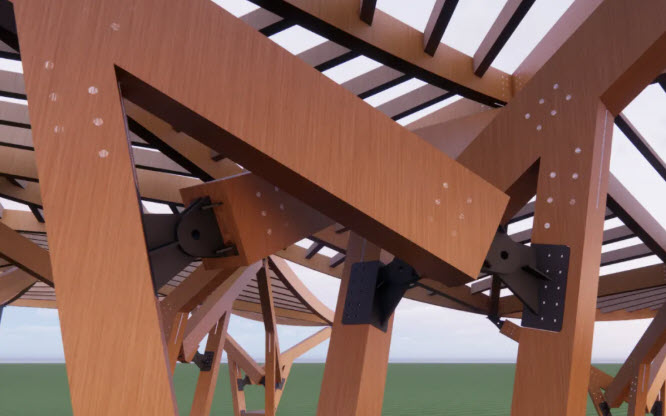

Konstrukcja nośna projektu opiera się na systemie trzech skośnych klejonych słupów drewnianych i trzech wzajemnie wspierających się kratownic stalowych. Miejsca łączenia między kratownicami a słupami zostały zaprojektowane przez inżynierów tak, aby miały idealne właściwości mechaniczne przegubu.

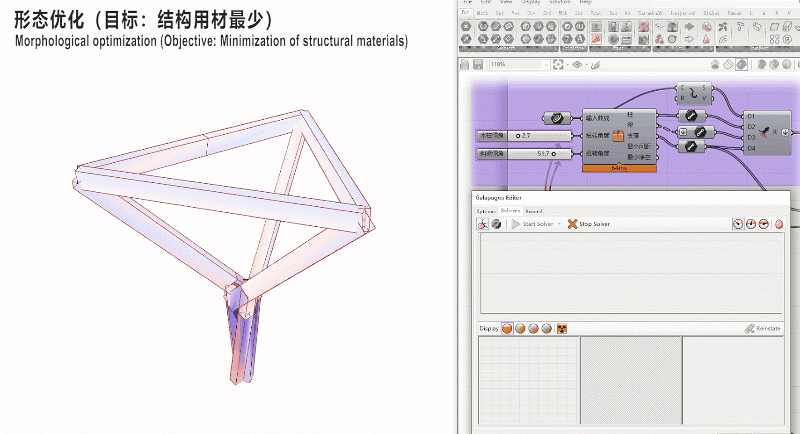

Po zakończeniu optymalizacji konstrukcji w Grasshopper, projektanci dzięki interfejsowi importu/eksportu między RFEM a Rhino mogli zaimportować rysunek bezpośrednio z Rhino do RFEM.

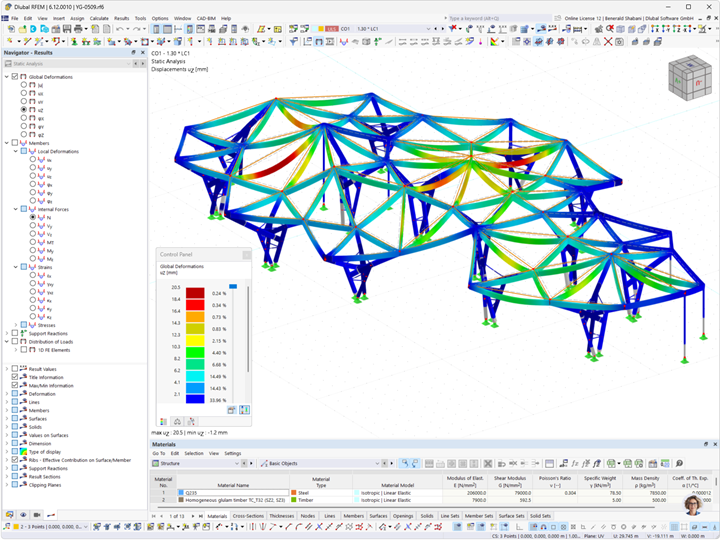

Po zaimportowaniu do RFEM inżynierowie wykorzystali RWIND do przeprowadzenia numerycznych symulacji w tunelu aerodynamicznym na konstrukcji, aby określić rozkład ciśnienia wiatru na powierzchni.
Następnie za pomocą rozszerzenia Projektowanie konstrukcji drewnianych sprawdzono wytrzymałość, stateczność i odporność ogniową wszystkich elementów drewnianych zgodnie z chińskimi normami GB 50005-2017 i GB/T 50708-2012.
Cytat klienta: „Ten projekt w imponujący sposób pokazuje zastosowanie oprogramowania Dlubal w dziedzinie planowania konstrukcji drewnianych”.
| Miejsce | Qianjiang Century City 311215 Hangzhou Chiny |
| Statická analýza | Nanjing Tech University |
