Контекст: реконструкция башни
Эти лестницы являются частью полной реконструкции башни высотой 72 м с 23/24 надземными этажами, проводимой с сохранением примерно 75 % существующей бетонной конструкции. Два последних уровня были демонтированы и заменены тремя новыми уровнями, в которых размещаются пентхаусы. Сдача объекта запланирована на 2026 - 2027 годы.
Конструктивное проектирование и моделирование

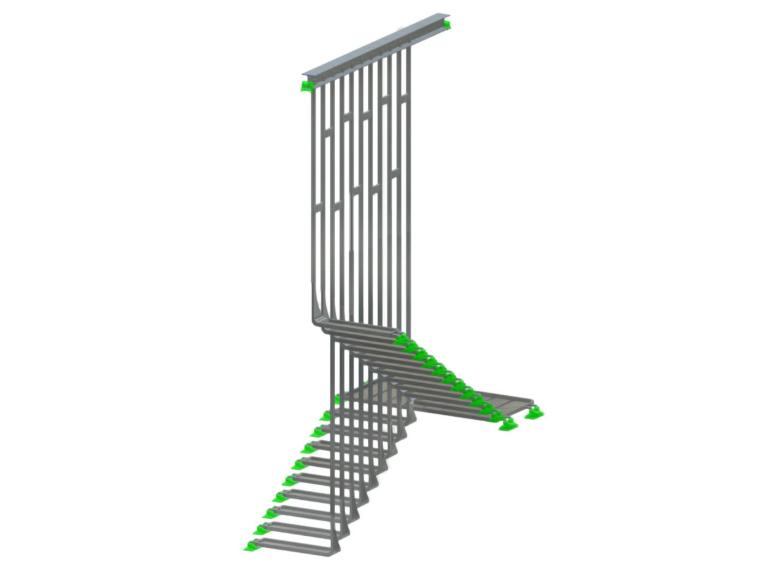

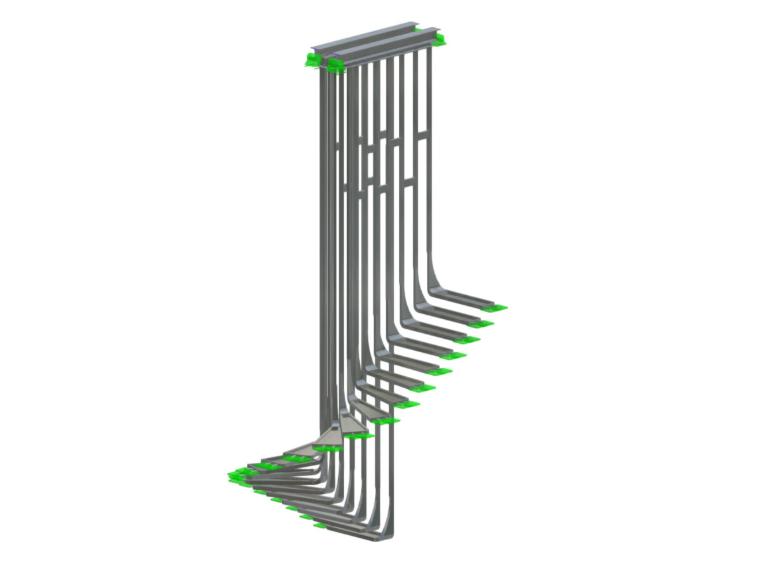

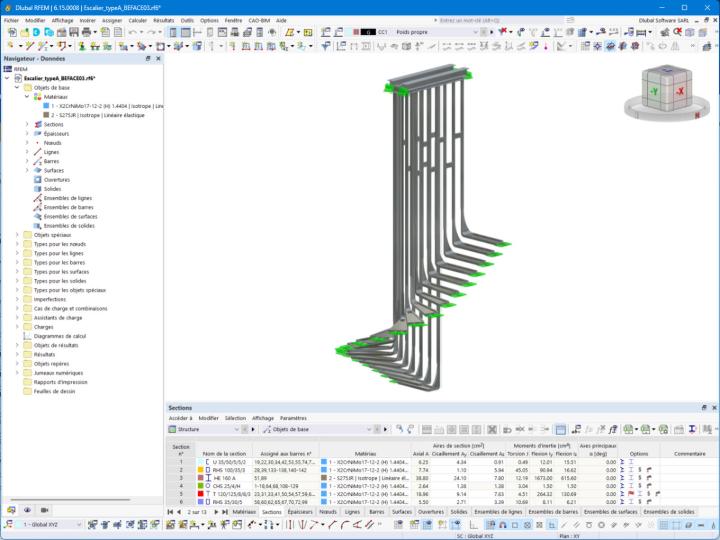

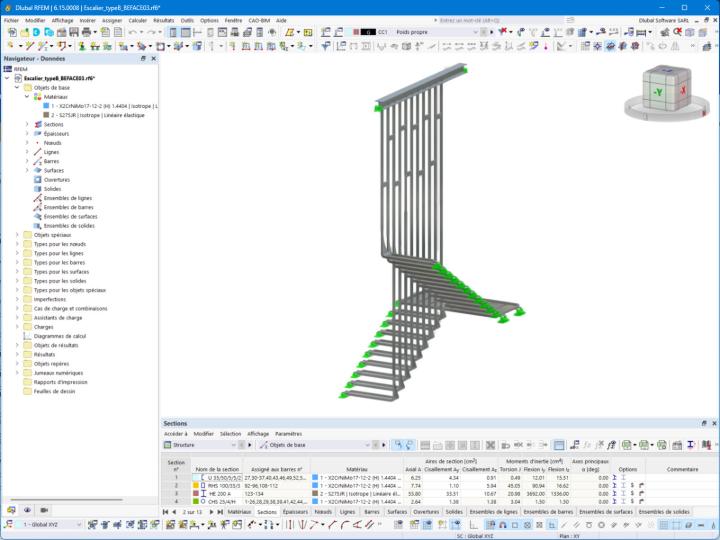

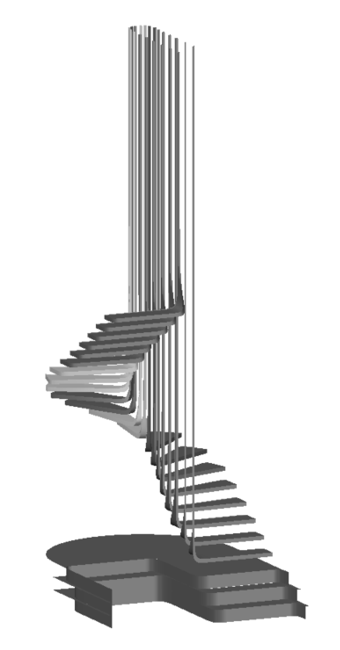

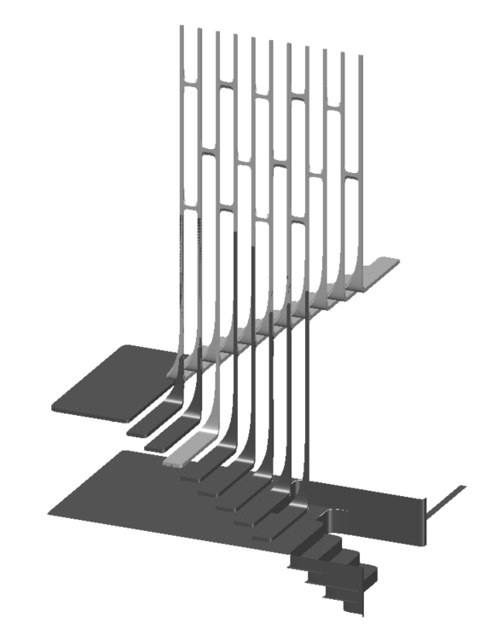

Сложность проекта обусловлена двойной кривизной косоуров и неповторяющимся характером геометрий: ни одно типовое сечение не повторяется от марша к маршу, и каждая лестница имеет собственную развертку. Проектное бюро BEFACE03 построило смешанные модели в RFEM 6, сочетая стержневые конечные элементы и плоские четырехугольные конечные элементы. Винтовые косоуры и гнутые листы из нержавеющей стали моделируются поверхностями, что позволяет точно воспроизвести эффекты местного выпучивания, кручение и распределение усилий в зонах соединений; второстепенные элементы, тяжи и ребра жесткости рассматриваются как стержни. Такой смешанный подход ограничивает размер моделей, сохраняя при этом необходимую точность для особых зон.
Калибровке жесткостей опор и связей было уделено особое внимание, поскольку лестницы опираются на новую стальную конструкцию верхних уровней. Нагрузки от мраморной облицовки, незначительные по сравнению с собственным весом конструкций из нержавеющей стали, были учтены уже на этапе моделирования.
Статический и модальный анализ

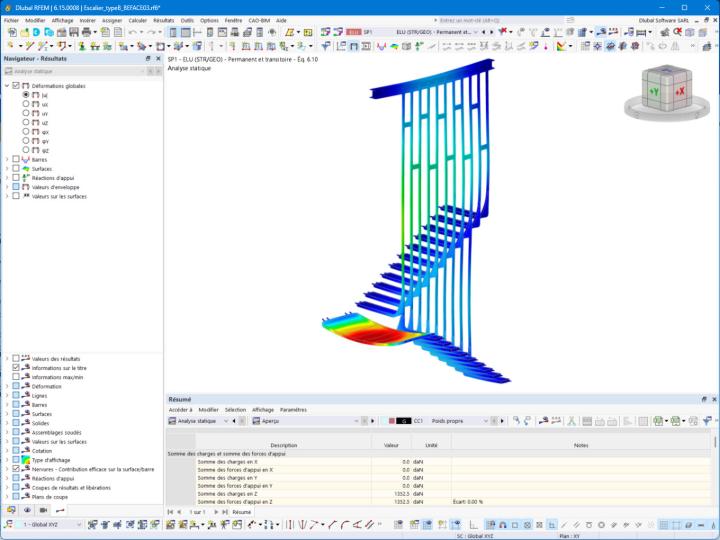

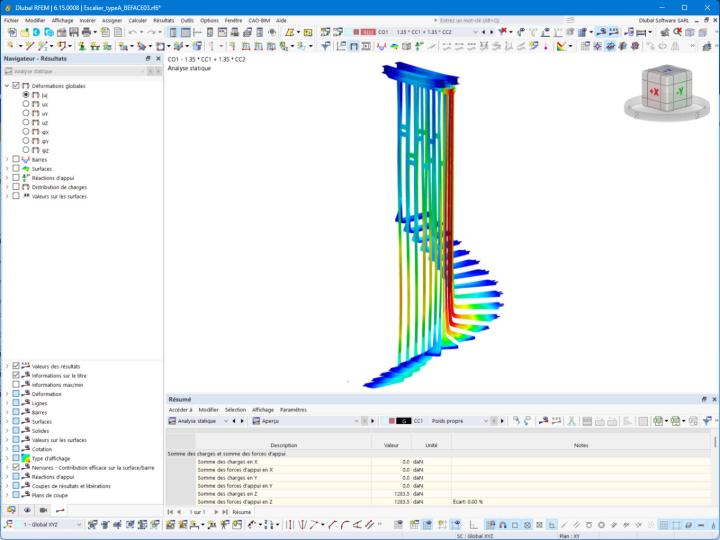

Помимо проверок прочности и деформаций, выполненных по сочетаниям ПС (предельное состояние) и ПЭ (эксплуатационное состояние), был проведен модальный анализ для оценки комфорта пользователей. Собственные частоты каждой лестницы были извлечены из КЭ-моделей и сопоставлены с пороговыми значениями комфорта, принятыми для жилых лестниц, с учетом добавленной массы мраморной облицовки. Этот этап позволил подтвердить толщины листов и расположение ребер жесткости до запуска производства без изменения архитектурного замысла.
| Место | Монако Приморские Альпы Прованс — Альпы — Лазурный Берег Франция |
| Заказчик | SAM Société Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Авторский надзор | Архитектор: Zaha Hadid Architects и Square Architecte БЕТ: BEFACE03 Генеральный подрядчик: Fayat Bâtiment |
