Kontekst: renowacja wieżowca
Schody te stanowią część kompletnej renowacji wieżowca o wysokości 72 m (kondygnacje naziemne 23/24), przeprowadzonej z zachowaniem około 75% istniejącej konstrukcji betonowej. Dwie ostatnie kondygnacje zostały rozebrane i zastąpione trzema nowymi poziomami mieszczącymi penthouse'y. Zakończenie inwestycji planowane jest na lata 2026–2027.
Projektowanie konstrukcyjne i modelowanie

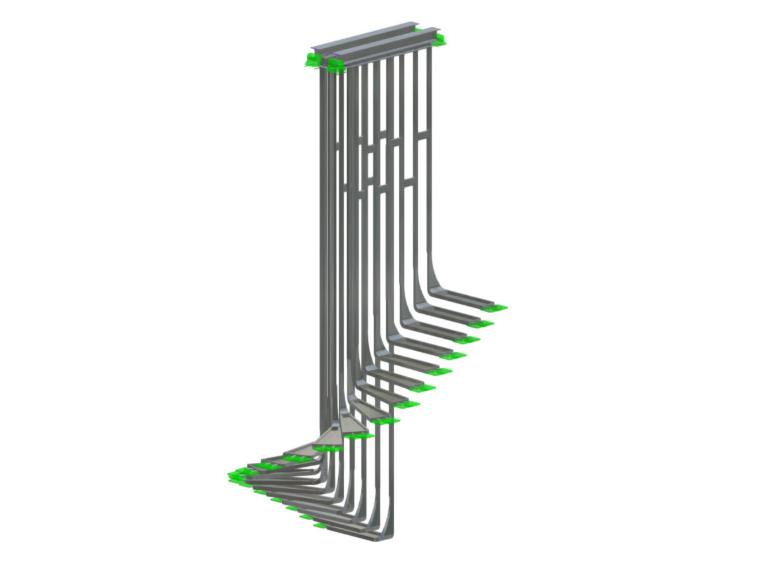

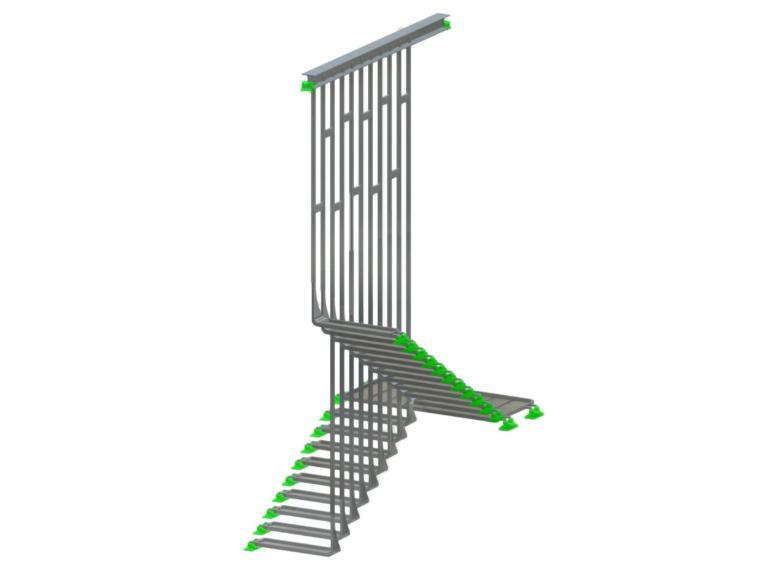

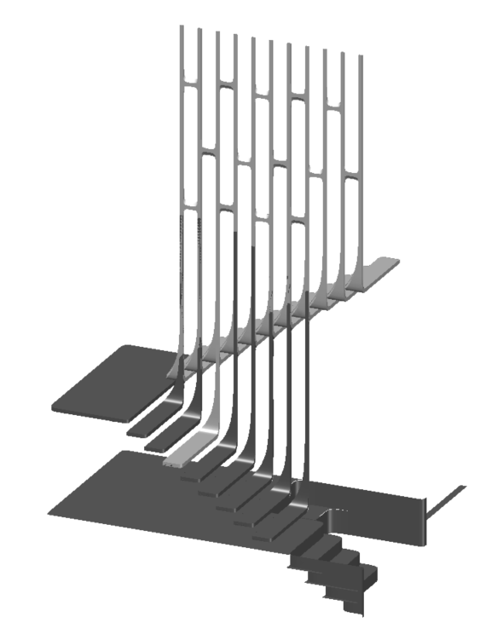

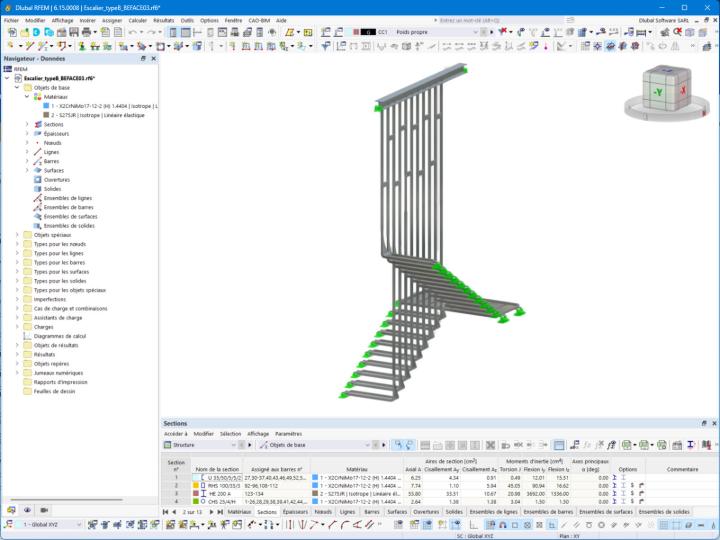

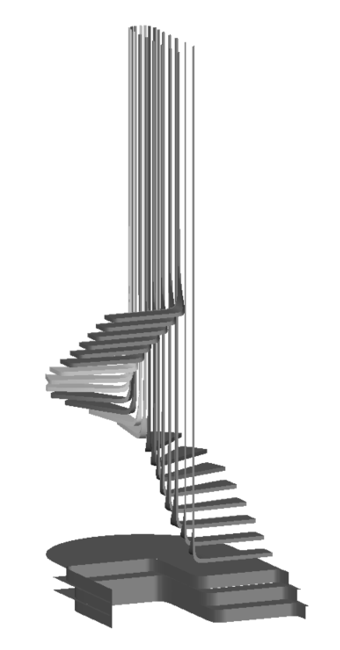

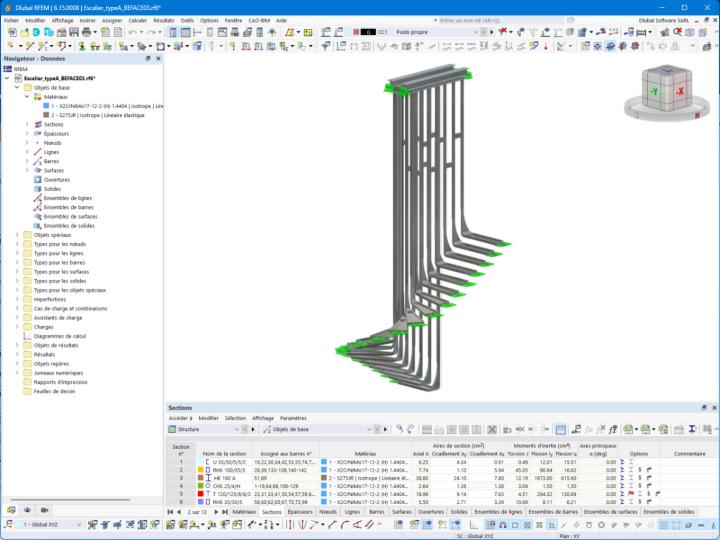

Złożoność projektu wynika z podwójnej krzywizny biegów schodów oraz niepowtarzalnego charakteru geometrii: żaden standardowy przekrój nie powtarza się między poszczególnymi biegami, a każda klatka schodowa ma swój własny rozwijalny model. Biuro inżynierskie BEFACE03 stworzyło w programie RFEM 6 modele mieszane, łączące pręty metodą elementów skończonych oraz czworokątne powierzchnie metodą elementów skończonych. Zakrzywione ścianki boczne i wygięte blachy ze stali nierdzewnej są modelowane jako powierzchnie, co pozwala na realistyczne odwzorowanie efektów lokalnego wybrzuszenia, skręcania i rozkładu obciążenia w obszarach połączeń; elementy drugorzędne, pręty rozciągające i usztywnienia są traktowane jako pręty. To podejście mieszane ogranicza rozmiar modelu, zachowując jednocześnie dokładność wymaganą w obszarach o szczególnym znaczeniu.
Szczególną uwagę poświęcono kalibracji sztywności podpór i połączeń, ponieważ schody opierają się na nowej konstrukcji stalowej wyższych poziomów. Obciążenia wynikające z okładziny marmurowej, które w stosunku do ciężaru własnego konstrukcji ze stali nierdzewnej są niebagatelne, zostały uwzględnione już na etapie modelowania.
Analiza statyczna i analiza modalna

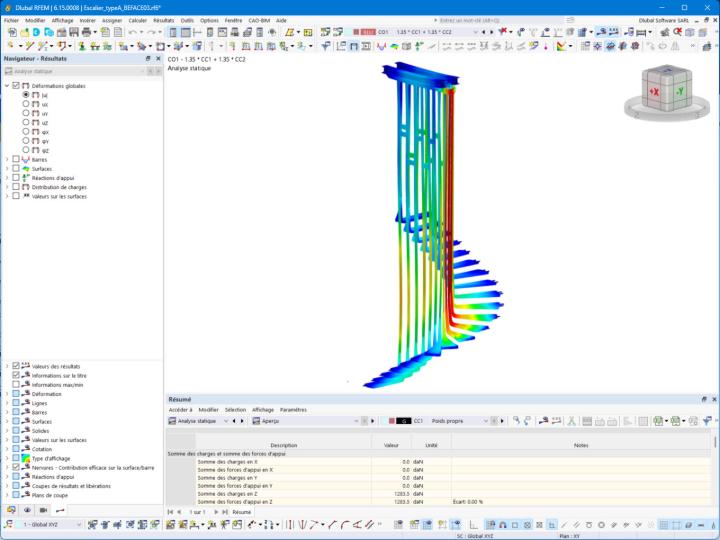

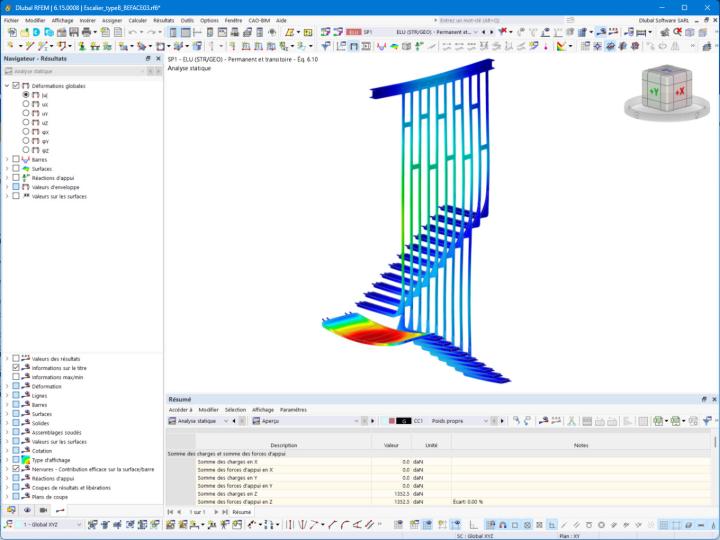

Oprócz analizy wytrzymałościowej i odkształceniowej przeprowadzonej dla kombinacji obciążeń SGN i SGU przeprowadzono analizę modalną w celu określenia komfortu użytkowników. Częstotliwości drgań własnych każdej klatki schodowej uzyskano z modeli MES i porównano je z przyjętymi progami komfortu dla schodów w budynkach mieszkalnych, uwzględniając dodatkową masę wynikającą z marmurowej okładziny. Etap ten pozwolił na weryfikację grubości blach oraz rozmieszczenia usztywnień przed rozpoczęciem produkcji, bez naruszania założeń architektonicznych.
| Miejsce | Monako Alpy Nadmorskie Prowansja-Alpy-Lazurowe Wybrzeże Francja |
| Inwestor | SAM Stowarzyszenie Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Nadzór autorski | Architekt: Zaha Hadid Architects i Square Architecte Biuro projektowe: BEFACE03 Generalny wykonawca: Fayat Bâtiment |
