Escadarias em inox com formas esquerdas da Torre em forma de ninho Schuylkill, Mônaco

• Visualizador 3D
• Visualizador 3D | Babylon
• Realidade virtual

11x

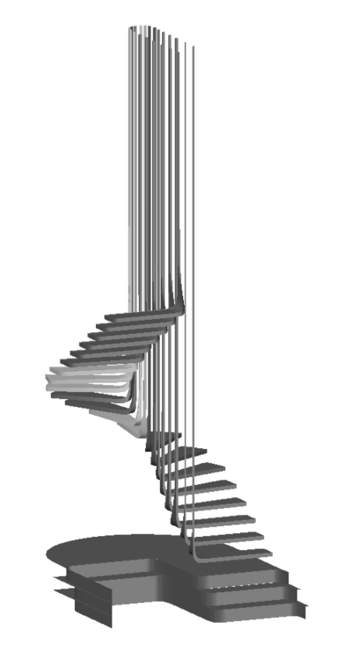

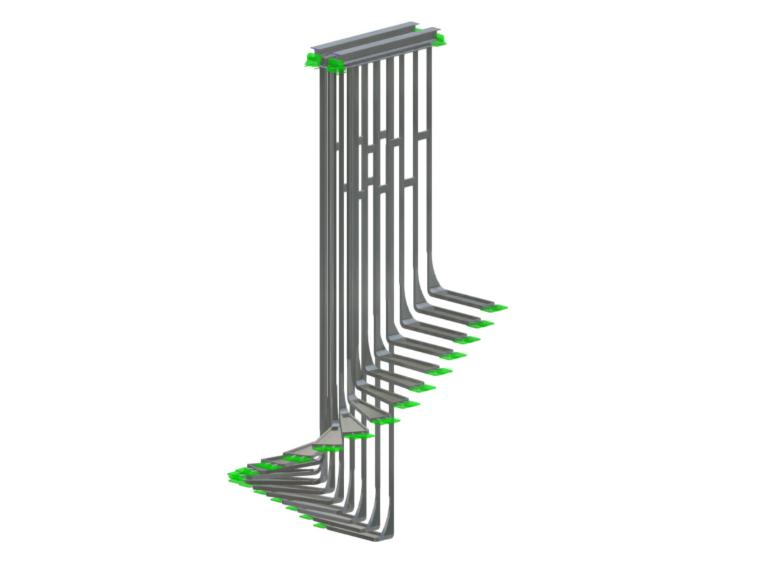

Modelo A de escadaria para cobertura da torre Schuylkill

• Visualizador 3D
• Visualizador 3D | Babylon
• Realidade virtual

0x

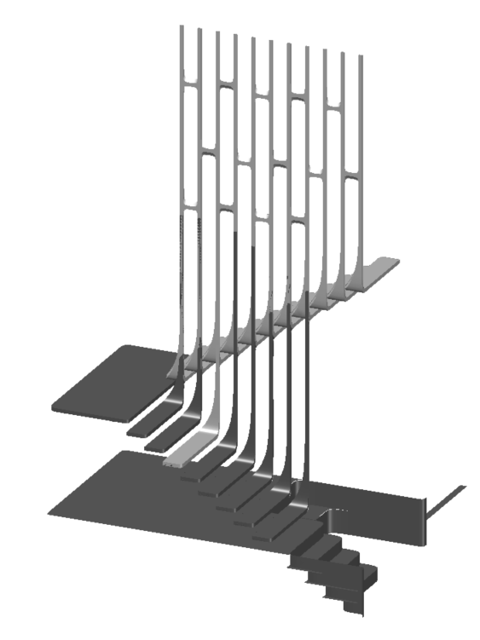

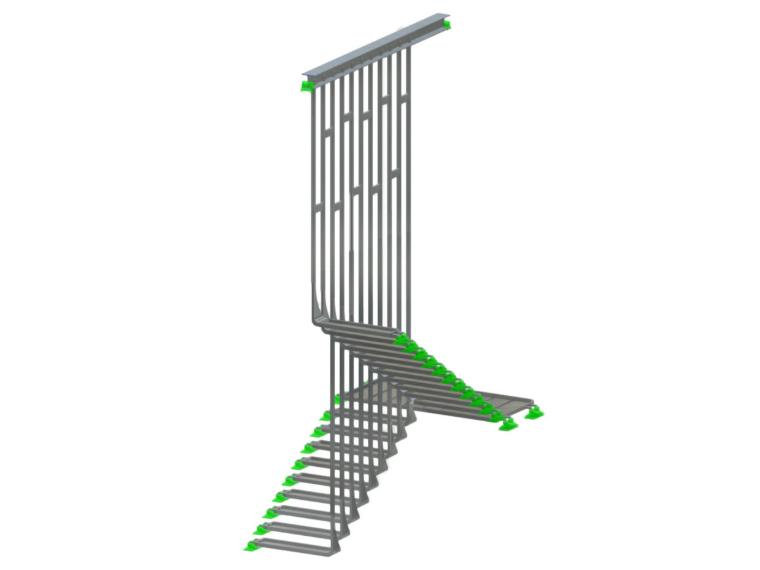

Escadaria modelo B para cobertura da torre Schuylkill

Contexto: a reabilitação da torre

Estas escadas inserem-se na reabilitação completa de uma torre R+23/24 com 72 m de altura, conduzida com a conservação de aproximadamente 75% da estrutura de betão existente. Os dois últimos níveis foram demolidos e substituídos por três novos níveis que acolhem penthouses. A entrega da operação está prevista para 2026 - 2027.

Conceção estrutural e modelação

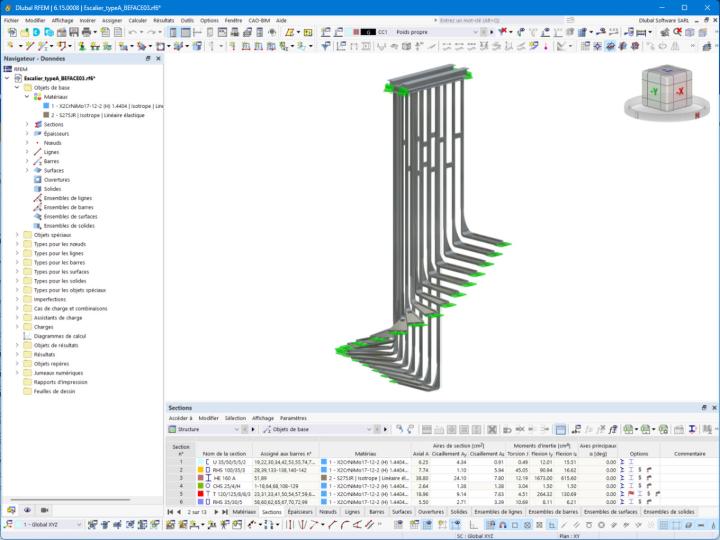

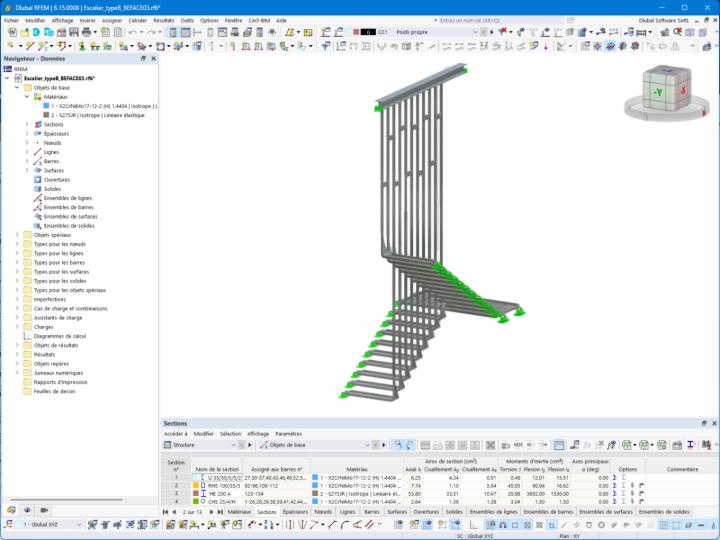

A complexidade do projeto reside na dupla curvatura das vigas de contorno e no carácter não repetitivo das geometrias: nenhuma secção corrente se repete de um lance para o outro, e cada escada possui o seu próprio desenvolvimento. O gabinete de estudos BEFACE03 construiu modelos mistos no RFEM 6, associando elementos finitos do tipo barra e elementos finitos de superfície quadrangulares. As vigas de contorno curvas e as chapas quinadas em inox são modeladas como superfícies, o que permite reproduzir fielmente os efeitos de encurvadura local, a torção e a distribuição de esforços nas zonas de ligação; os elementos secundários, tirantes e nervuras são tratados como barras. Esta abordagem mista limita a dimensão dos modelos, mantendo a precisão necessária para as zonas singulares.

A calibração da rigidez dos apoios e das ligações foi objeto de atenção especial, uma vez que as escadas se apoiam na nova estrutura metálica dos níveis superiores. As cargas do revestimento em mármore, não negligenciáveis face ao peso próprio das estruturas em inox, foram integradas desde a fase de modelação.

Análise estática e análise modal

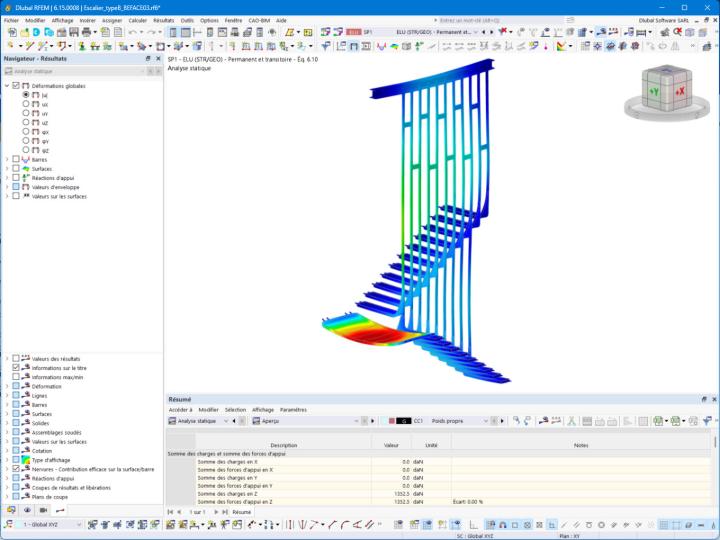

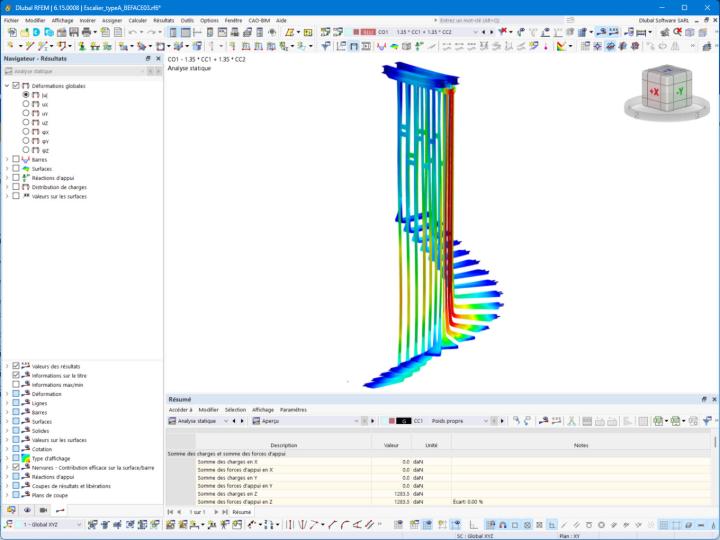

Para além das verificações de resistência e de deformação realizadas sob combinações ELU e ELS, foi realizada uma análise modal para avaliar o conforto dos utilizadores. As frequências próprias de cada escada foram extraídas dos modelos de EF e comparadas com os limiares de conforto admissíveis para escadas de habitação, tendo em conta a contribuição de massa do revestimento em mármore. Esta etapa permitiu validar as espessuras das chapas e o posicionamento das nervuras antes do início do fabrico, sem alteração da intenção arquitetónica.
