Globální projekt: Rekonstrukce věže
Tato schodiště jsou součástí komplexní rekonstrukce 72 metrů vysoké věže (o 23 až 24 podlažích); projekt zachovává přibližně 75 % stávající betonové konstrukce. Dvě nejvyšší podlaží byla odstraněna a nahrazena třemi novými podlažími s luxusními střešními byty. Dokončení projektu je plánováno na přelom 2026–2027.
Návrh konstrukce a modelování

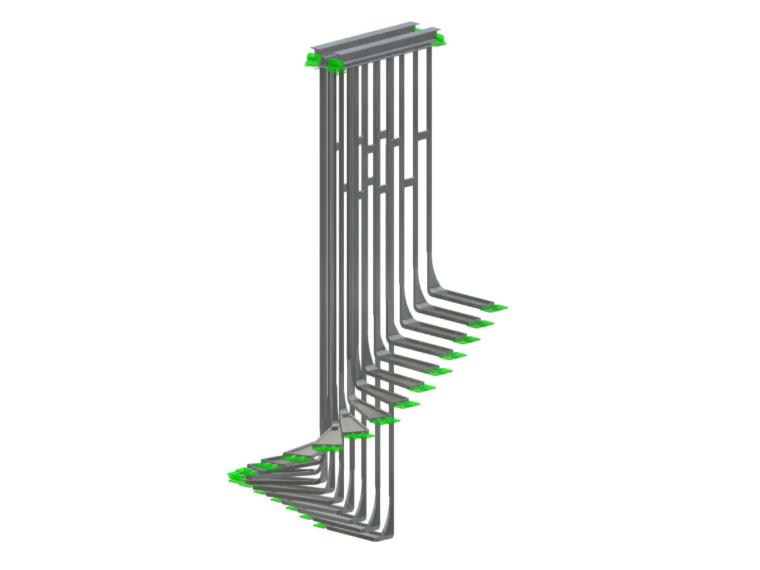

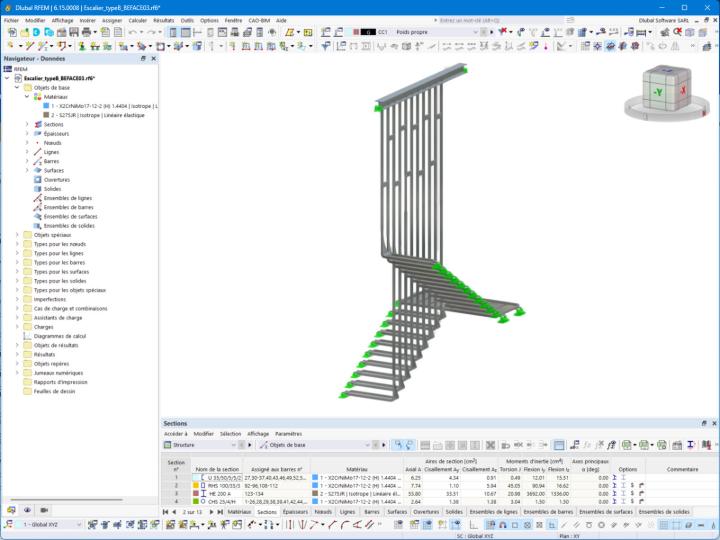

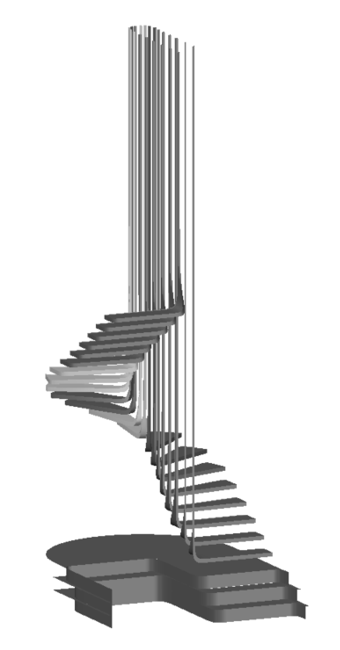

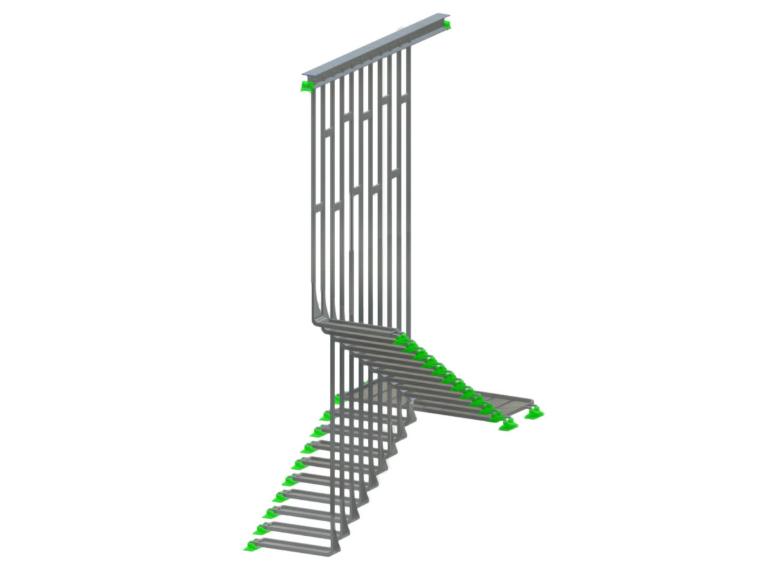

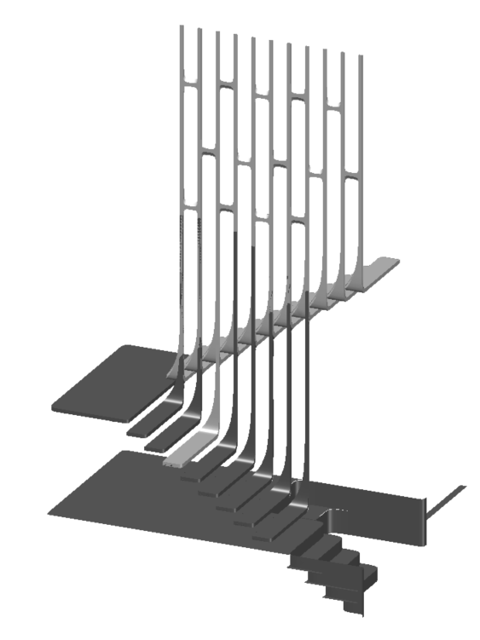

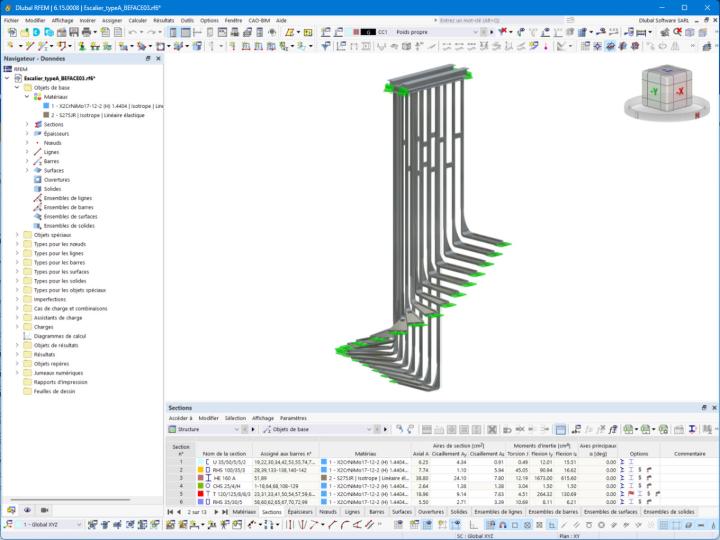

Složitost projektu vyplývá z dvojího zakřivení schodnic a charakteristických, neopakovatelných geometrií: nenajdeme žádná dvě stejná ramena a každé schodiště má jedinečné rozvinutí. Projekční kancelář BEFACE03 vytvořila v programu RFEM 6 hybridní modely s prutovými konečnými prvky a čtyřúhelníkovými plošnými konečnými prvky. Zakřivené schodnice a ohýbané nerezové plechy jsou modelovány jako plochy – což umožňuje věrně zachytit účinky lokálního boulení, kroucení a roznášení zatížení v místě spojů –, zatímco sekundární konstrukční prvky, táhla a výztuhy jsou modelovány jako pruty. Tento hybridní přístup omezuje velikost modelu při zachování nezbytné úrovně detailu pro složité oblasti.
Zvláštní pozornost byla věnována analýze tuhosti podpor a spojů, jelikož schodiště jsou uložena na nové ocelové konstrukci horních podlaží. Zatížení od mramorového obkladu – které je vzhledem k vlastní tíze konstrukcí z nerezové oceli značné – bylo zohledněno již ve fázi modelování.
Statická a modální analýza

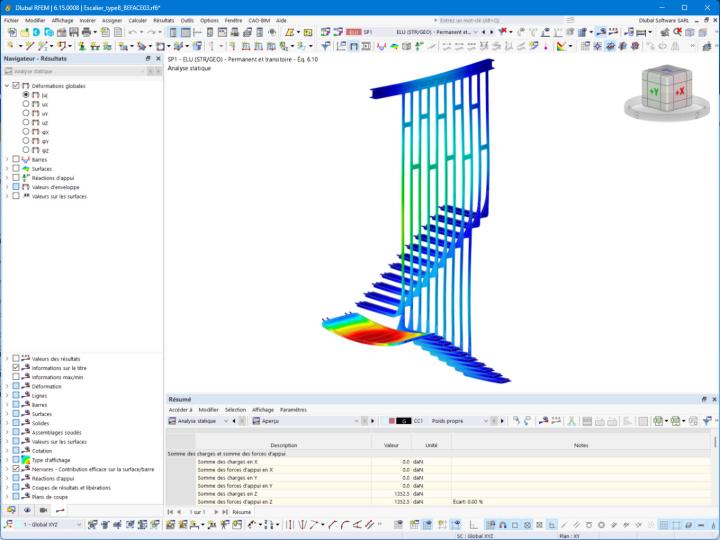

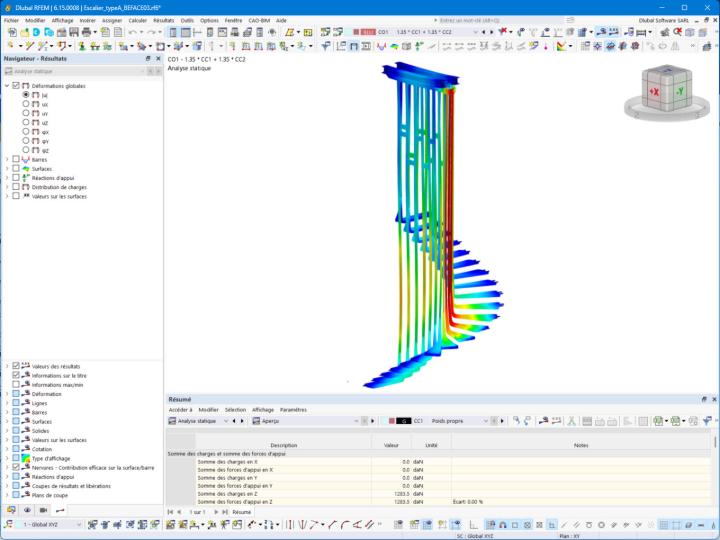

Kromě posouzení únosnosti a deformací pro kombinace zatížení v MSÚ (mezní stav únosnosti) a MSP (mezní stav použitelnosti) byla provedena modální analýza s ohledem na uživatelský komfort. Vlastní frekvence jednotlivých schodišť se stanovily na základě modelů KP a porovnaly se s dovolenými mezními hodnotami stanovenými pro pohodlnost schodišť v obytných budovách, přičemž byla zohledněna také hmota mramorového obkladu. Tento postup umožnil ověřit tloušťky plechů a rozmístění výztuh ještě před zahájením výroby, aniž by byl narušen architektonický záměr.
| Místo | Monako Přímořské Alpy Provence-Alpy-Azurové pobřeží Francie |
| Investor | SAM Société Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Projektování a dozor | Architekt: Zaha Hadid Architects a Square Architecte Technický projektant: BEFACE03 Generální dodavatel: Fayat Bâtiment |
