Contesto: la riabilitazione della torre
Queste scale si inseriscono nella riabilitazione completa di una torre R+23/24 di 72 m di altezza, condotta con la conservazione di circa il 75 % della struttura in calcestruzzo esistente. Gli ultimi due livelli sono stati demoliti e sostituiti con tre nuovi livelli che ospitano attici. La consegna dell'operazione è prevista nel 2026 - 2027.
Concezione strutturale e modellazione

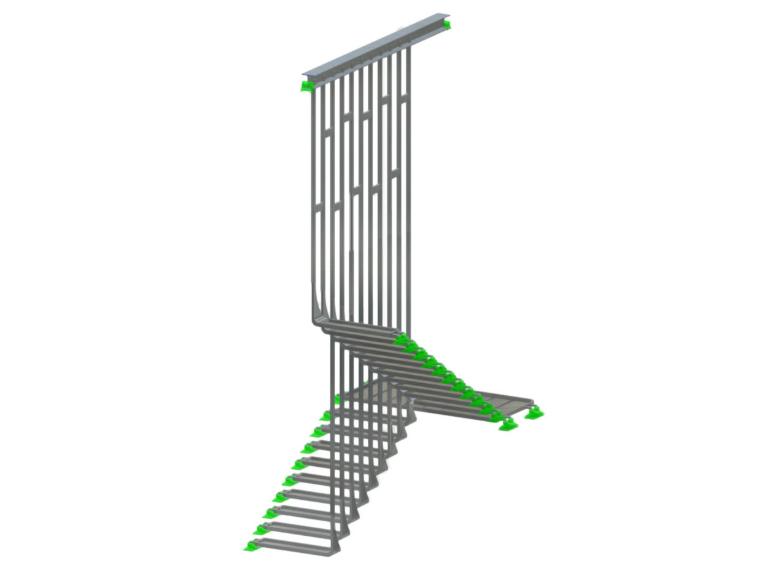

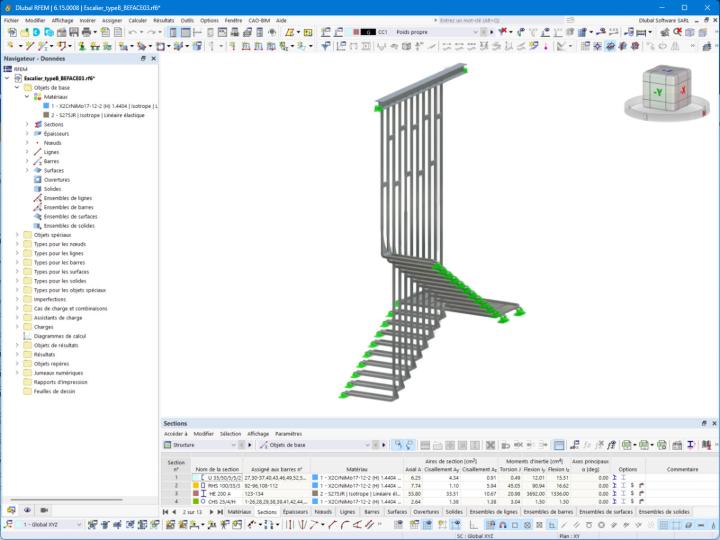

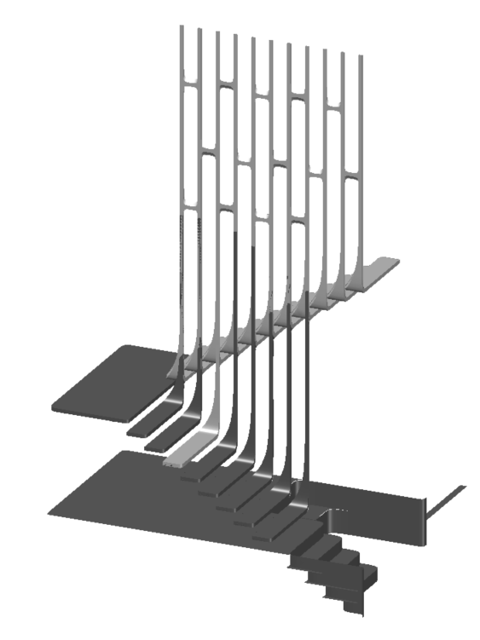

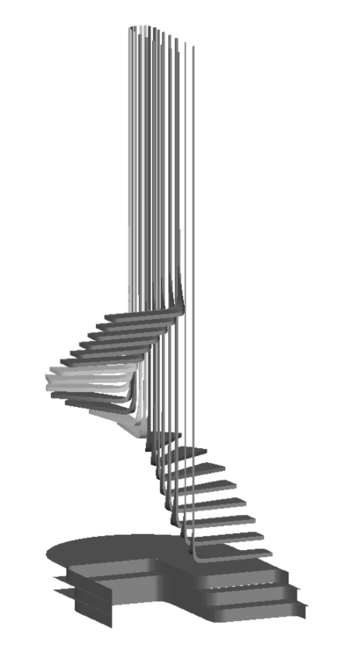

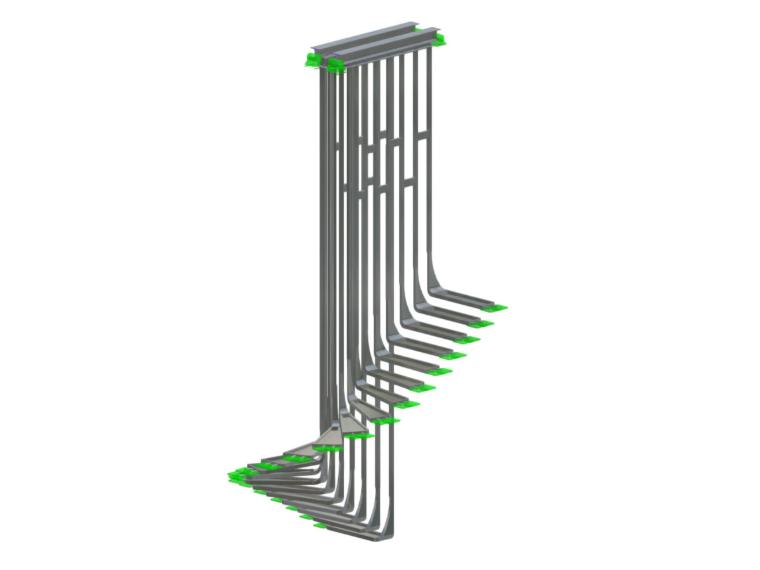

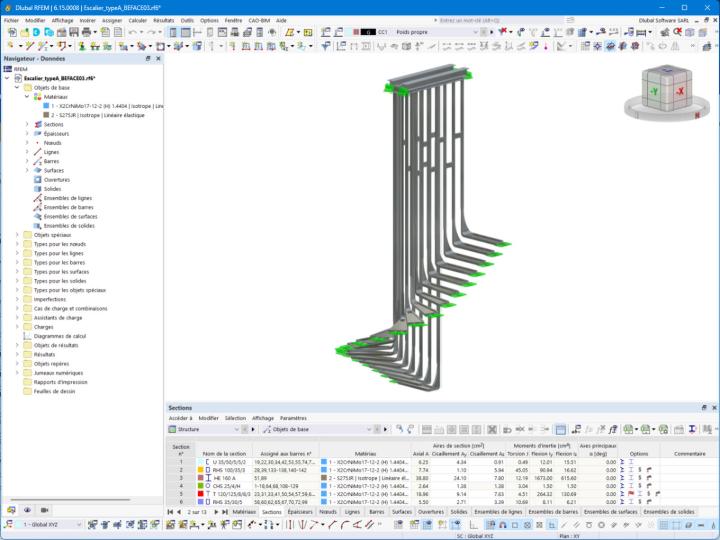

La complessità del progetto risiede nella doppia curvatura dei cosciali e nel carattere non ripetitivo delle geometrie : nessuna sezione corrente si ritrova da una rampa all'altra, e ogni scala possiede il proprio sviluppo. L'ufficio di progettazione BEFACE03 ha costruito modelli misti in RFEM 6, associando elementi finiti di tipo asta ed elementi finiti superficiali quadrangolari. I cosciali sghembi e le lamiere piegate in acciaio inossidabile sono modellati come superfici, il che consente di riprodurre fedelmente gli effetti di instabilità locale, la torsione e la diffusione degli sforzi nelle zone di raccordo; gli elementi secondari, tiranti e irrigidimenti sono trattati come aste. Questo approccio misto limita la dimensione dei modelli conservando al contempo la precisione necessaria per le zone singolari.
La calibrazione delle rigidezze degli appoggi e dei collegamenti è stata oggetto di particolare attenzione, poiché le scale poggiano sulla nuova struttura in carpenteria metallica dei livelli superiori. I carichi del rivestimento in marmo, non trascurabili rispetto al peso proprio delle strutture in acciaio inossidabile, sono stati integrati fin dalla fase di modellazione.
Analisi statica e analisi modale

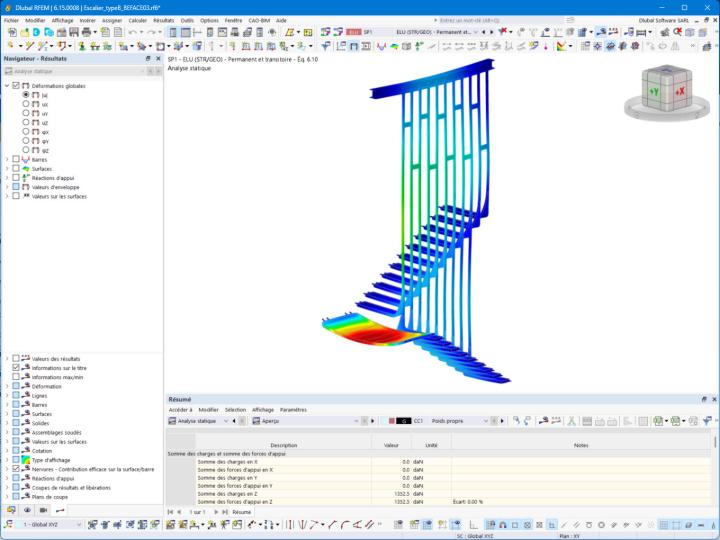

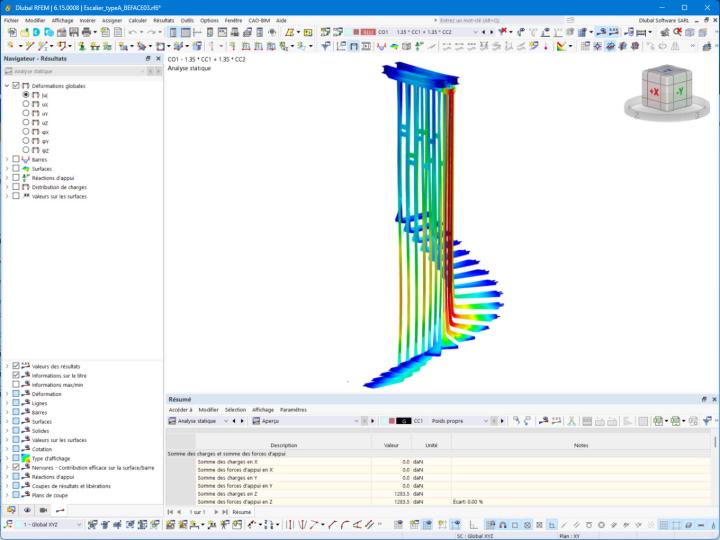

Oltre alle verifiche di resistenza e di deformazione condotte sotto combinazioni SLU e SLE, è stata eseguita un'analisi modale per valutare il comfort degli utenti. Le frequenze proprie di ogni scala sono state estratte dai modelli EF e confrontate con le soglie di comfort ammesse per le scale di edifici residenziali, tenendo conto del contributo di massa del rivestimento in marmo. Questa fase ha permesso di validare gli spessori delle lamiere e il posizionamento degli irrigidimenti prima dell'avvio della fabbricazione, senza alterare l'intenzione architettonica.
| Posizione | Monaco Alpi Marittime Provenza-Alpi-Costa Azzurra Francia |
| Committenza | SAM Société Immobilière du Soleil / Hélène Pastor Properties (HPP) |
| Direzione lavori | Architetto: Zaha Hadid Architects e Square Architecte BET: BEFACE03 Impresa generale: Fayat Bâtiment |
