Для статического анализа и расчёта конструкции фасада использовалась программа RFEM 6 компании Dlubal Software. Программа применялась для исследования различных элементов фасада, таких как стоечно-ригельные фасады, перила, системы облицовки, навесы и другие компоненты конструкции. В центре внимания данного проекта находится вертикальная фасадная облицовка в угловой зоне здания.

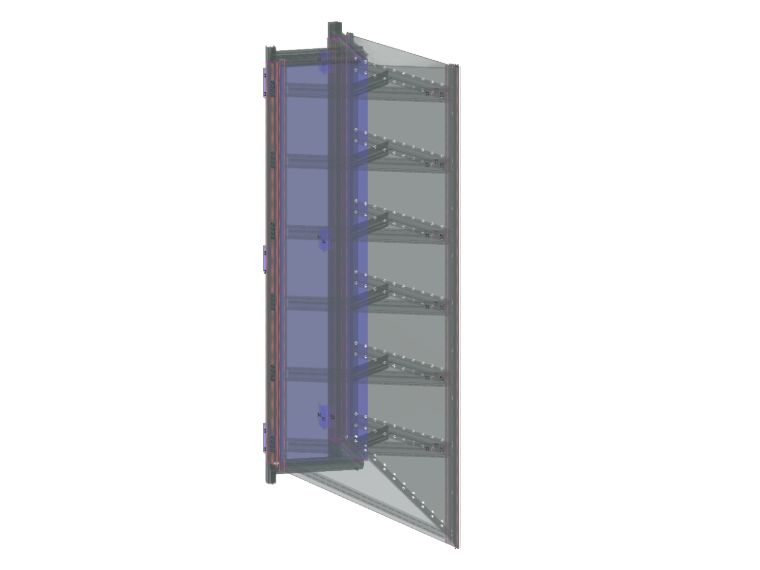

Угловая облицовка состоит из двух основных компонентов. Первый компонент представляет собой несущий алюминиевый каркас с внутренним алюминиевым листом и внешним стальным листом. Этот каркас крепится к стоечно-ригельному фасаду и герметизируется и служит несущей конструкцией для архитектурной облицовки. Второй компонент — это сама угловая облицовка. Она состоит из треугольной конструкции из двух алюминиевых листов, соединённых между собой алюминиевыми профилями. Отдельные компоненты конструкции соединяются с помощью конструктивных клеённых соединений и приваренных болтов.

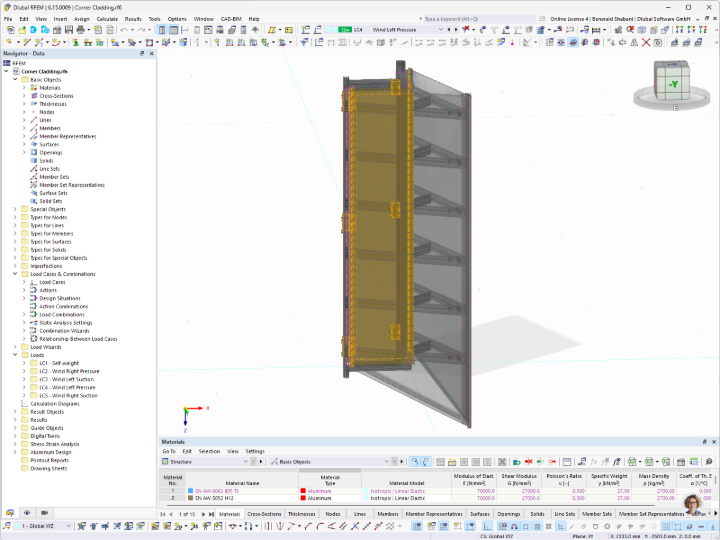

В RFEM 6 была создана детальная модель конструкции угловой облицовки. Это позволило, помимо прочего, оптимизировать размеры алюминиевых профилей и толщины листов, а также расположение болтов. Также в рамках расчёта были исследованы рёбра жёсткости листов и размеры конструктивных клеённых соединений.
Существенным преимуществом моделирования в RFEM 6 была возможность преобразования стержней в элементы поверхности. Благодаря этому геометрии профилей и их соединительные узлы могли быть представлены более детально. Это позволило более точно оценить локальные напряжения и работу конструкции соединений при одновременном согласованном включении в общую модель.
Конструктивные клеённые соединения моделировались с помощью жёстких соединений в комбинации с линейными шарнирами. Таким образом можно было реалистично учесть жёсткость клеённых соединений и вытекающую из неё передачу нагрузки между соединяемыми компонентами конструкции.

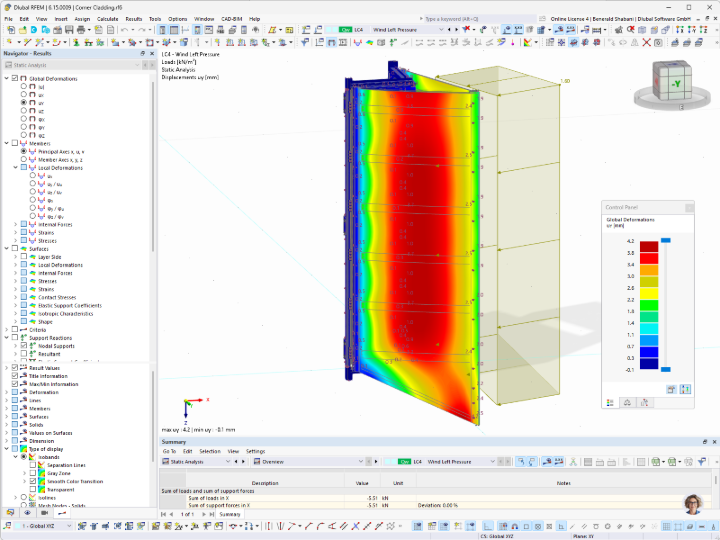

Сочетание детальных моделей поверхности и упрощённых стержневых моделей оказалось особенно эффективным. Зоны с повышенными требованиями к точности могли моделироваться детально с помощью поверхностей, в то время как для менее критичных зон использовались упрощённые стержневые модели. Это позволило выполнить как локальные проверки, так и эффективный общий расчет. Результатом стала угловая облицовка, оптимизированная по несущей способности, жёсткости и выполнимости.

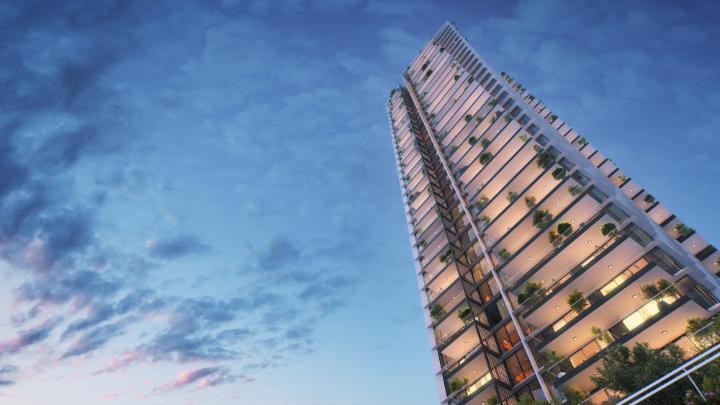

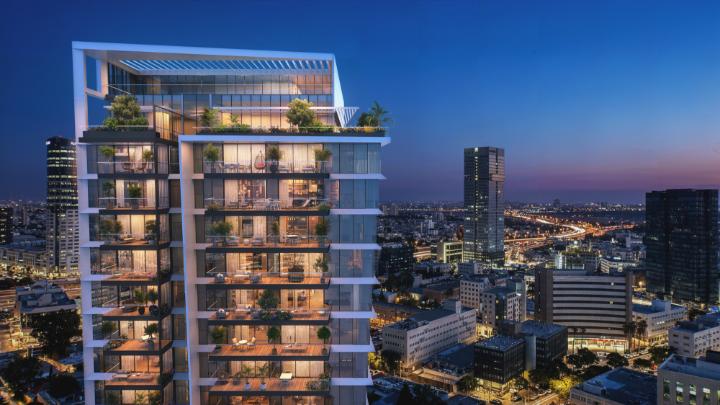

| Место | Израиль, Тель-Авив — Яффа |
| Статический расчет | Eshet Clario |
