Para o dimensionamento e a análise estrutural da fachada, foi utilizado o RFEM 6 da Dlubal Software. O software foi empregado para investigar diversos elementos da fachada, como fachadas pilar-viga, guarda-corpos, sistemas de revestimento, coberturas e outros componentes estruturais. O foco deste projeto é um revestimento vertical da fachada na área do canto do edifício.

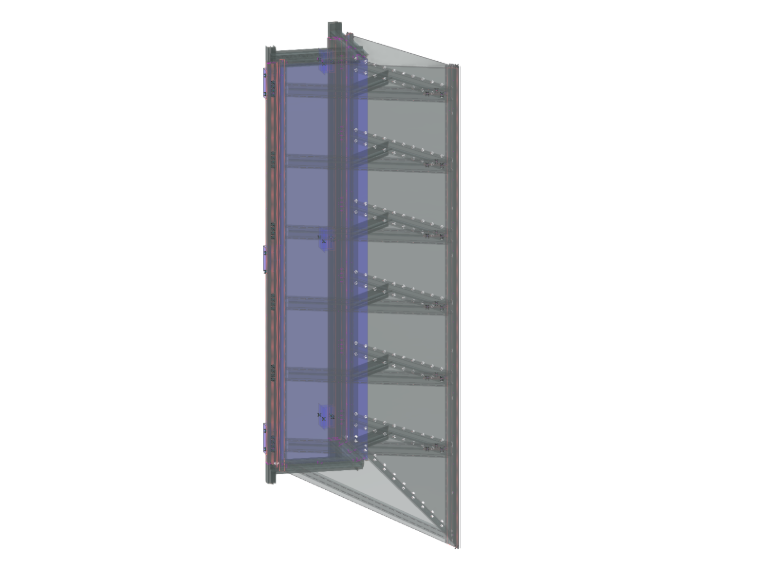

O revestimento do canto é composto por dois componentes essenciais. O primeiro componente é uma estrutura de pórtico de alumínio portante com uma chapa de alumínio interna e uma chapa de aço externa. Este pórtico está fixado à fachada de pilar-viga, com a qual está vedado, e serve de subestrutura para o revestimento arquitetónico. O segundo componente é o próprio revestimento do canto. Este consiste numa estrutura triangular de duas chapas de alumínio, que estão interligadas através de perfis de alumínio. Os componentes individuais estão ligados entre si através de ligações coladas estruturais e parafusos soldados.

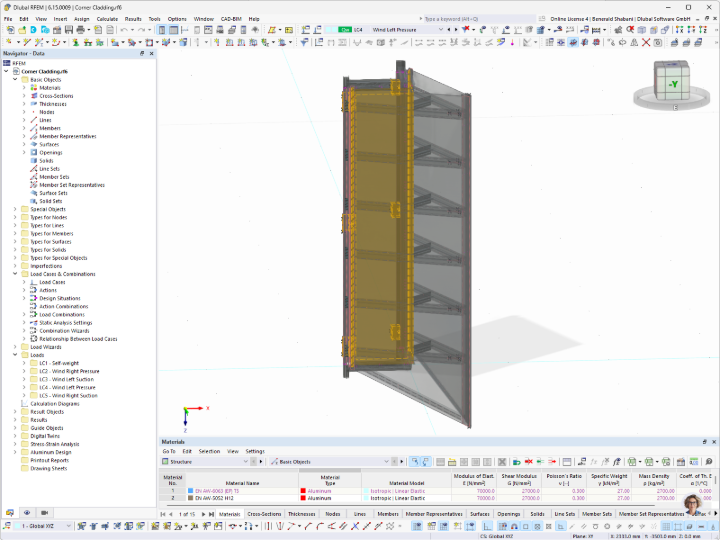

Com o RFEM 6, foi criado um modelo estrutural detalhado do revestimento do canto. Dessa forma, foi possível otimizar, entre outros aspetos, as dimensões dos perfis de alumínio e as espessuras das chapas, bem como a disposição dos parafusos e dos pinos. Também os reforços das chapas e as dimensões das ligações coladas estruturais foram investigados no âmbito do cálculo.
Uma vantagem essencial da modelação no RFEM 6 foi a possibilidade de converter barras em elementos de superfície. Com isso, foi possível representar as geometrias dos perfis e as respetivas ligações de forma mais detalhada. Isso permitiu uma avaliação mais precisa das tensões locais e do comportamento estrutural das ligações, mantendo, ao mesmo tempo, uma integração consistente no modelo completo.
As ligações coladas estruturais foram modeladas com o auxílio de acoplamentos rígidos em combinação com articulações de linha. Dessa forma, foi possível considerar de modo realista a rigidez das ligações coladas e a transferência de carga resultante entre os componentes estruturais ligados.

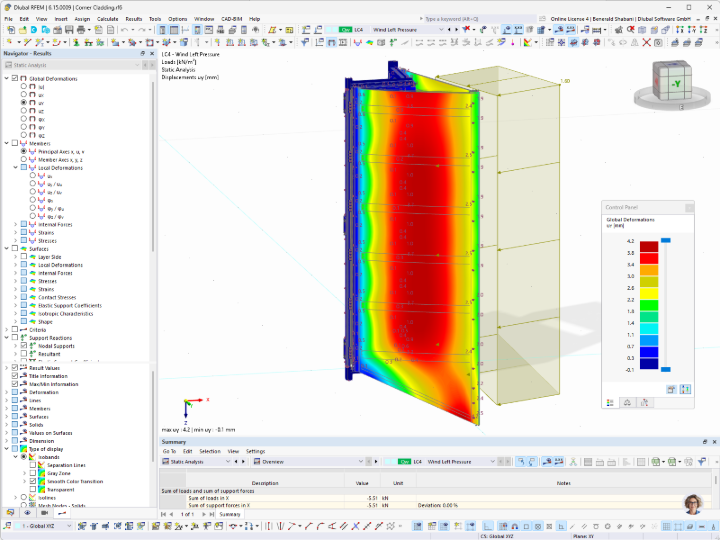

A combinação de modelos de superfícies detalhados e modelos de barras simplificados mostrou-se particularmente eficiente. Áreas com requisitos elevados de precisão puderam ser modeladas detalhadamente por meio de superfícies, enquanto para áreas menos críticas foram utilizados modelos de barras simplificados. Assim, foi possível realizar tanto verificações locais como um cálculo global eficiente. O resultado foi um revestimento de canto otimizado em termos de capacidade de carga, rigidez e execução.

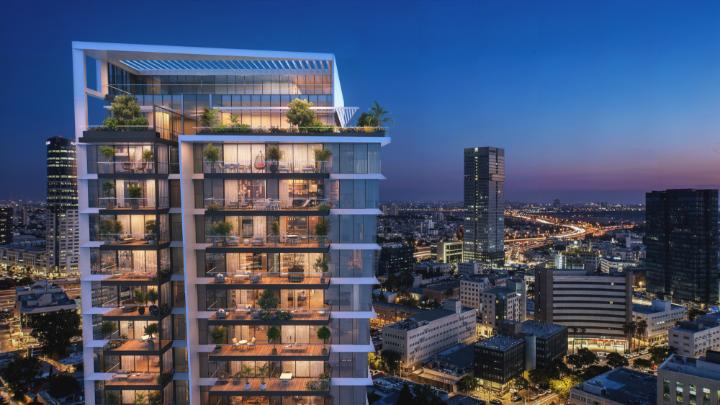

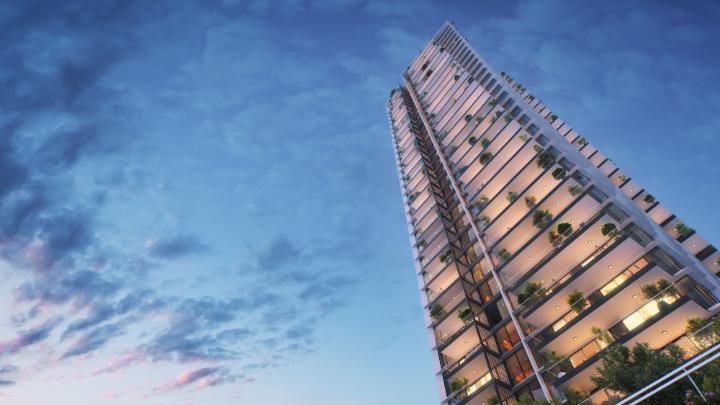

| Local | Israel, Tel Aviv Jaffa |
| Análise estrutural | Eshet Clario |
