Per l'analisi statica della struttura di facciata è stato utilizzato RFEM 6 di Dlubal Software. Il software è stato impiegato per analizzare diversi elementi di facciata come facciate a montanti e traversi, ringhiere, sistemi di rivestimento, pensiline e altri componenti strutturali. Al centro di questo progetto si trova un rivestimento verticale di facciata nell'area angolare dell'edificio.

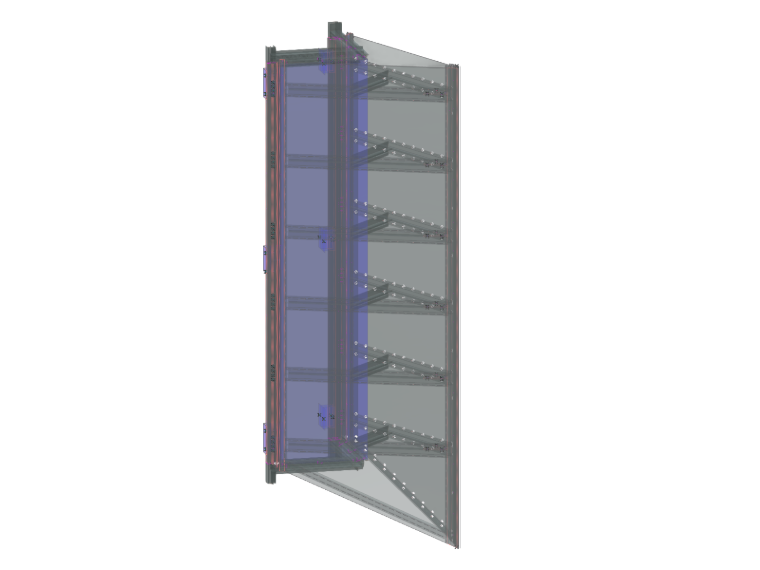

Il rivestimento angolare è composto da due componenti essenziali. La prima componente è costituita da una struttura portante in alluminio con una lamiera di alluminio interna e una piastra d'acciaio esterna. Questa struttura viene fissata e sigillata alla facciata a montanti e traversi e funge da struttura di supporto per il rivestimento architettonico. La seconda componente è il rivestimento angolare vero e proprio. Esso è costituito da una costruzione triangolare di due lamiere di alluminio, collegate tra loro tramite profili in alluminio. I singoli componenti strutturali sono uniti mediante giunzioni strutturali incollate e bulloni saldati.

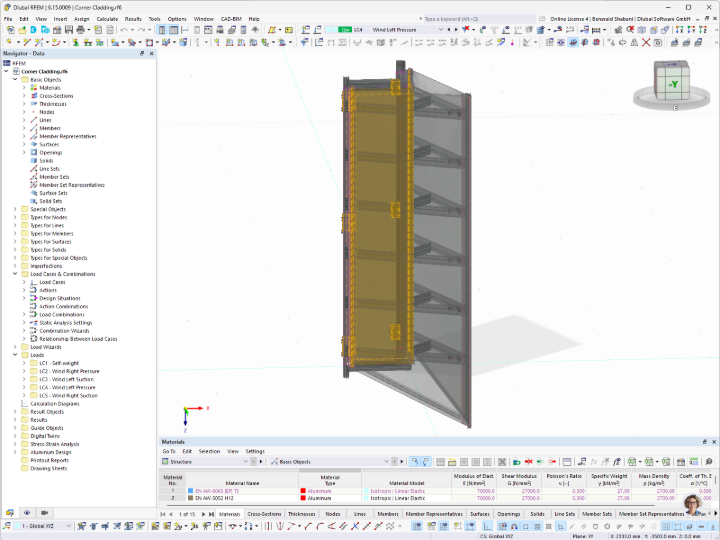

Con RFEM 6 è stato creato un modello statico dettagliato del rivestimento angolare. In questo modo è stato possibile ottimizzare, tra le altre cose, le dimensioni dei profili in alluminio e gli spessori delle lamiere nonché la disposizione di bulloni e perni. Anche le rigidificazioni delle lamiere e le dimensioni delle giunzioni strutturali incollate sono state esaminate nell'ambito del calcolo.
Un vantaggio essenziale della modellazione in RFEM 6 è stata la possibilità di trasformare aste in elementi di superficie. Ciò ha permesso di rappresentare in modo più dettagliato le geometrie delle sezioni trasversali e i relativi giunti. Questo ha consentito una valutazione più precisa delle sollecitazioni locali e del comportamento strutturale delle giunzioni, mantenendo al contempo un'integrazione coerente nel modello globale.
Le giunzioni strutturali incollate sono state modellate utilizzando accoppiamenti rigidi in combinazione con vincoli interni della linea. In questo modo è stato possibile considerare in modo realistico la rigidezza delle giunzioni incollate e il conseguente trasferimento del carico tra i componenti strutturali collegati.

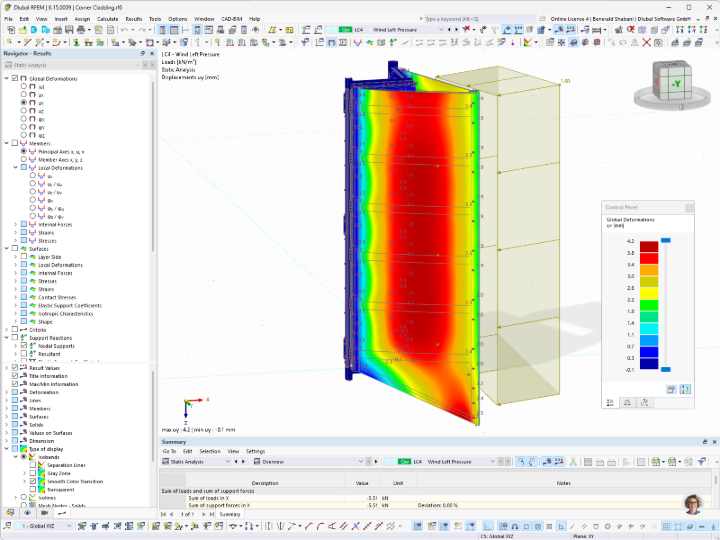

La combinazione di modelli di superficie dettagliati e modelli di asta semplificati si è rivelata particolarmente efficiente. Le aree con maggiori requisiti di precisione sono state modellate in dettaglio tramite superfici, mentre per le aree meno critiche sono stati utilizzati modelli di asta semplificati. In questo modo è stato possibile eseguire sia le verifiche locali sia un efficiente calcolo globale. Il risultato è stato un rivestimento angolare ottimizzato in termini di capacità massima, rigidezza e realizzabilità.

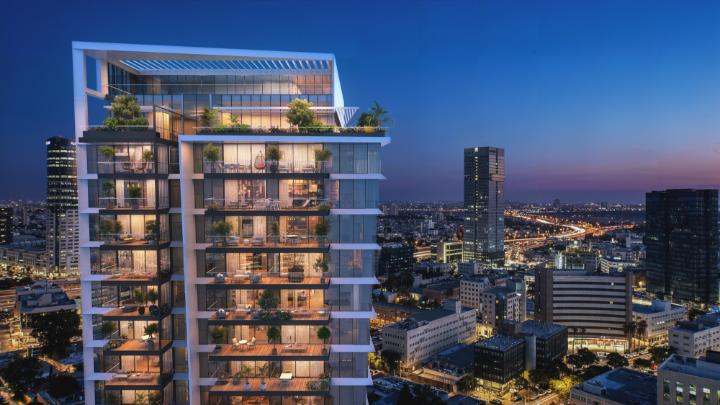

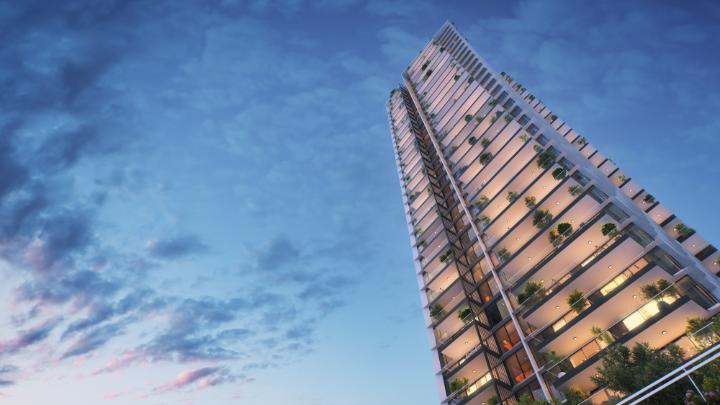

| Posizione | Israele, Tel Aviv Giaffa |
| Calcolo statico | Eshet Clario |
