Für die statische Bemessung und Analyse der Fassadenkonstruktion kam RFEM 6 von Dlubal Software zum Einsatz. Die Software wurde verwendet, um verschiedene Fassadenelemente wie Pfosten-Riegel-Fassaden, Geländer, Bekleidungssysteme, Vordächer und weitere Bauteile zu untersuchen. Im Mittelpunkt dieses Projekts steht eine vertikale Fassadenbekleidung im Eckbereich des Gebäudes.

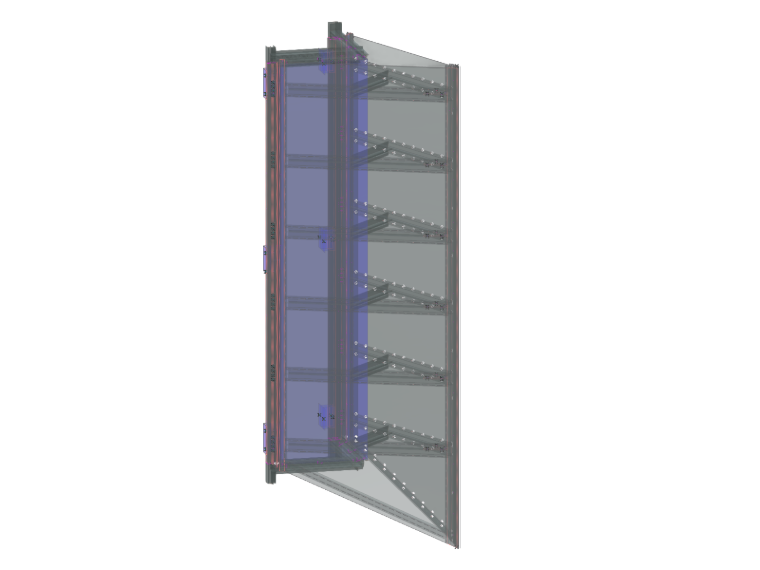

Die Eckbekleidung besteht aus zwei wesentlichen Komponenten. Die erste Komponente bildet ein tragender Aluminiumrahmen mit einem inneren Aluminiumblech und einem äußeren Stahlblech. Dieser Rahmen wird an der Pfosten-Riegel-Fassade befestigt und abgedichtet und dient als Unterkonstruktion für die architektonische Bekleidung. Die zweite Komponente ist die eigentliche Eckbekleidung. Sie besteht aus einer dreieckigen Konstruktion aus zwei Aluminiumblechen, die über Aluminiumprofile miteinander verbunden sind. Die einzelnen Bauteile werden durch strukturelle Klebeverbindungen und angeschweißte Bolzen miteinander verbunden.

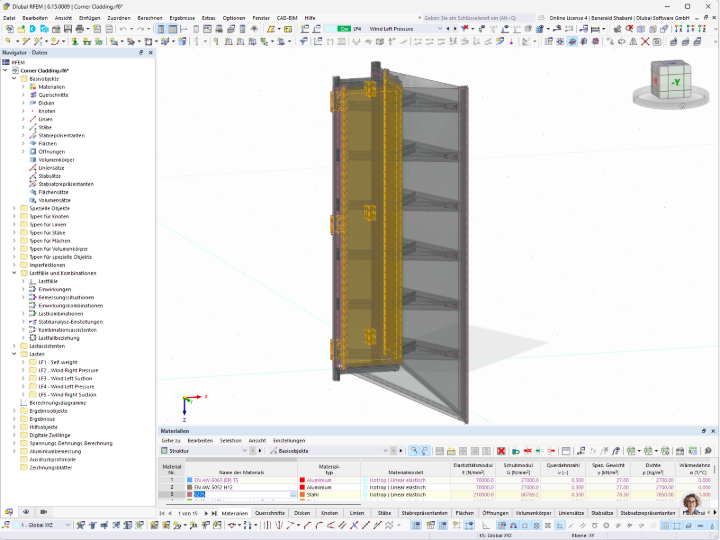

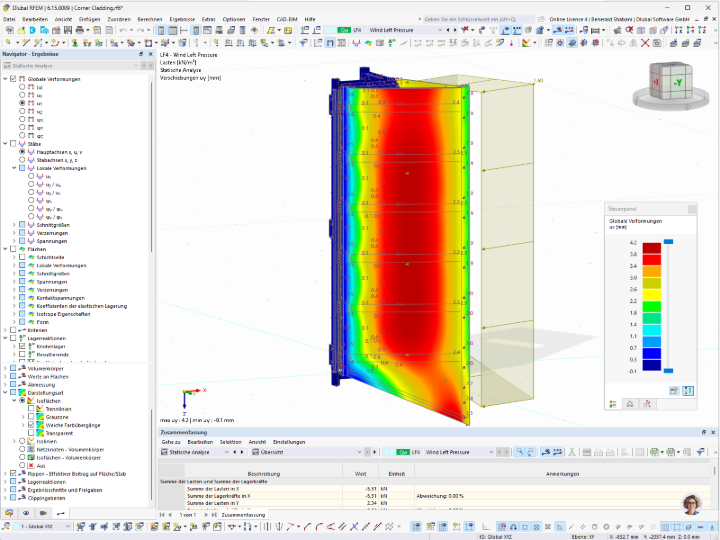

Mit RFEM 6 wurde ein detailliertes Statikmodell der Eckbekleidung erstellt. Dadurch konnten unter anderem die Abmessungen der Aluminiumprofile und Blechdicken sowie die Anordnung von Schrauben und Bolzen optimiert werden. Auch die Blechversteifungen und die Abmessungen der strukturellen Klebeverbindungen wurden im Rahmen der Berechnung untersucht.
Ein wesentlicher Vorteil der Modellierung in RFEM 6 war die Möglichkeit, Stäbe in Flächenelemente umzuwandeln. Dadurch konnten die Profilgeometrien und deren Anschlüsse detaillierter abgebildet werden. Dies ermöglichte eine genauere Beurteilung der lokalen Spannungen und des Tragverhaltens der Verbindungen bei gleichzeitig konsistenter Einbindung in das Gesamtmodell.
Die strukturellen Klebeverbindungen wurden mithilfe von starren Kopplungen in Kombination mit Liniengelenken modelliert. Auf diese Weise konnten die Steifigkeit der Klebeverbindungen und die daraus resultierende Lastübertragung zwischen den verbundenen Bauteilen realitätsnah berücksichtigt werden.
Die Kombination aus detaillierten Flächenmodellen und vereinfachten Stabmodellen erwies sich dabei als besonders effizient. Bereiche mit erhöhten Anforderungen an die Genauigkeit konnten detailliert über Flächen modelliert werden, während für weniger kritische Bereiche vereinfachte Stabmodelle verwendet wurden. So konnten sowohl lokale Nachweise als auch eine effiziente globale Berechnung durchgeführt werden. Das Ergebnis war eine hinsichtlich Tragfähigkeit, Steifigkeit und Ausführbarkeit optimierte Eckbekleidung.
| Ort | Israel, Tel Aviv Jaffa |
| Statische Berechnung | Eshet Clario |
