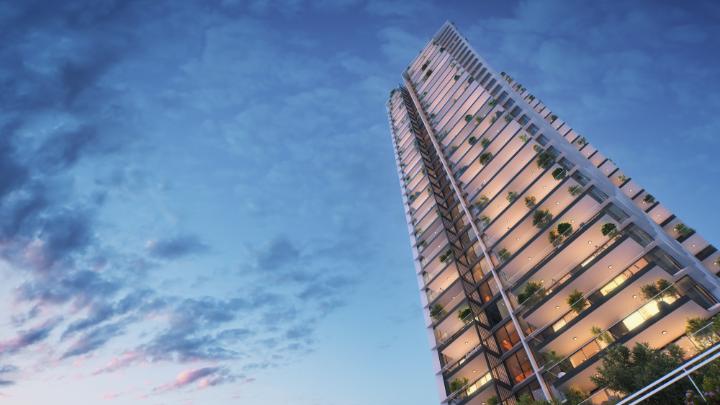

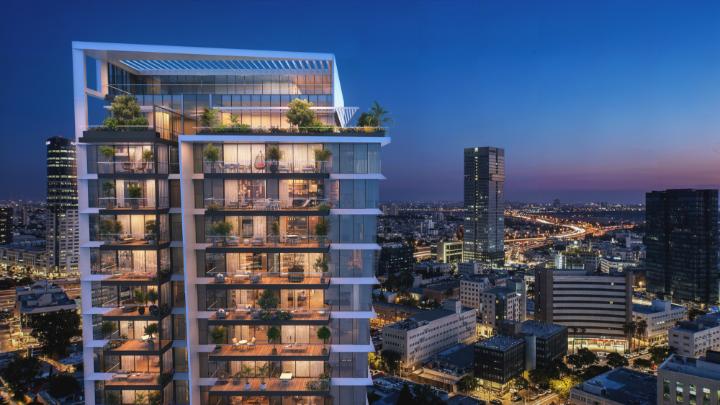

以色列特拉维夫马泽塔

本项目采用 Dlubal 软件的 RFEM 6 对幕墙结构进行静力设计与分析。该软件用于分析多种幕墙构件，包括框架式幕墙、栏杆、饰面系统、雨棚及其他结构部件。本项目的核心是建筑角部区域的一处垂直幕墙饰面。

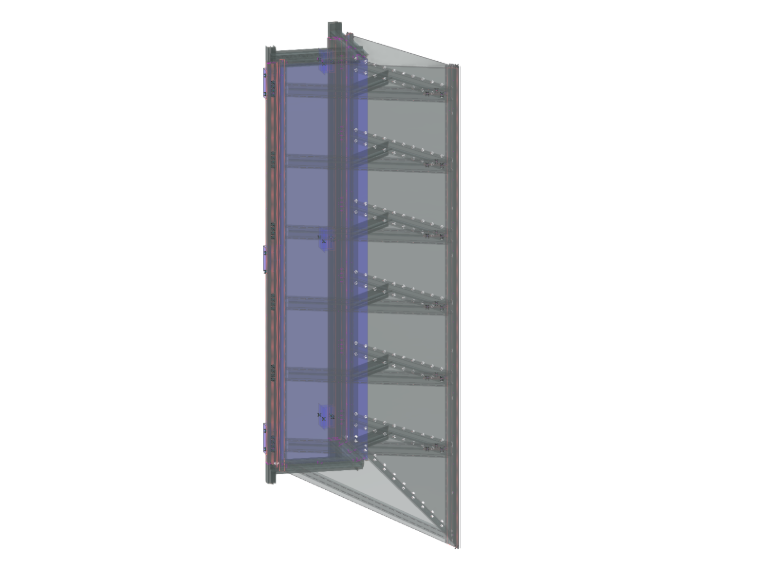

角部饰面由两个主要部分组成。第一部分为承重铝合金框架，由内侧铝板和外侧钢板构成。该框架固定并密封连接于框架式幕墙系统上，作为建筑饰面的下部构造。第二部分是角部饰面，由两块铝板通过铝型材连接而成的三角形构造组成。各构件之间通过结构胶粘接，并辅以焊接螺柱进行连接。

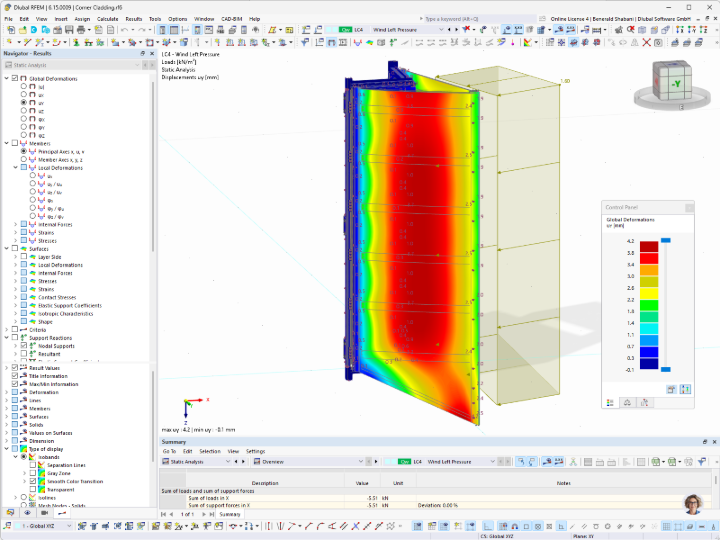

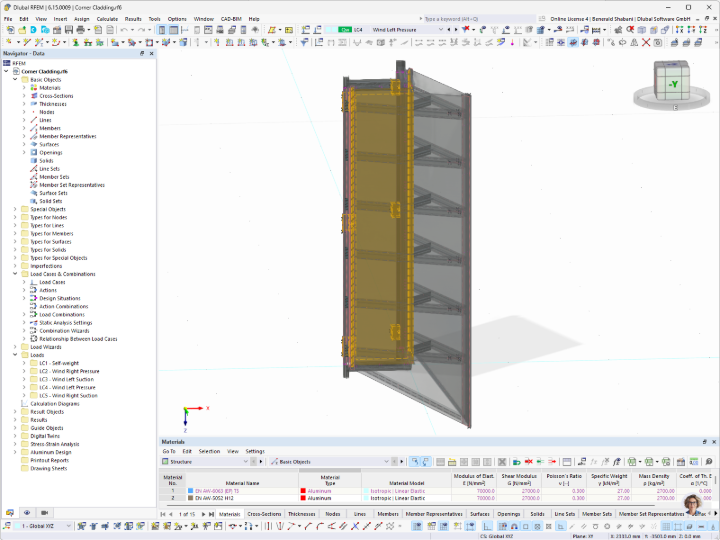

借助 RFEM 6，建立了角部饰面的详细结构模型。由此可以优化铝型材尺寸、板厚以及螺钉和螺栓的布置方式。同时，还对板材加劲构造以及结构胶粘接部位的尺寸进行了分析与优化。

RFEM 6 建模的一个显著优势是可将杆件转换为面单元，从而更精细地模拟型材的几何形状及其连接细节。这使得能够更准确地评估局部应力以及连接件的承载性能，同时确保其与整体模型的一致性。

结构胶粘接部位采用刚性耦合与线铰相结合的方式进行模拟。通过这种方式，可以贴近实际地考虑胶粘接的刚度以及由此产生的构件间荷载传递。

精细的面单元模型与简化的杆件单元模型的组合被证明特别高效。对精度要求较高的区域可通过面单元进行详细建模，而对不太关键的区域则采用简化的杆件模型。这样既能完成局部验算，又能实现高效的全局计算。最终得到的角部饰面在承载能力、刚度和可施工性方面均经过优化。
