在公式中使用参数

现在您可以使用公式中定义的参数来定义数值。 首先用公式定义节点 5 与杆件 2 起始节点的距离。

为此打开节点 5 的' 编辑节点' 对话框。 由于单个杆件被一个中间节点划分，所以生成的节点与杆件的始端和末端节点之间的绝对距离为0.5 m。 由于所选节点与杆件始端节点之间的距离要用公式来定义，所以在列表中选择' 编辑公式' 选项。

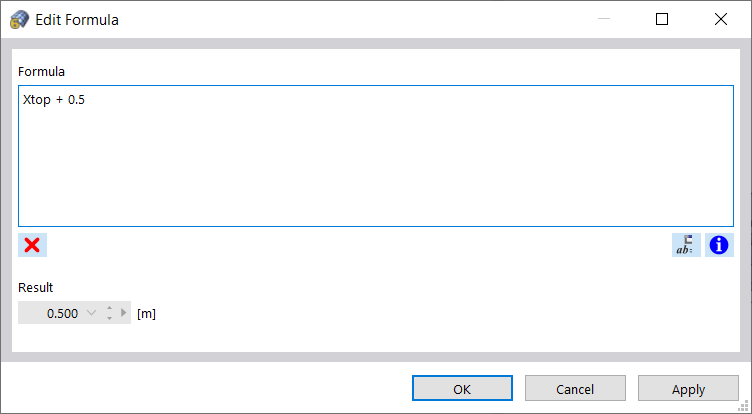

在' 公式 ' 文本框中输入公式。 例如在图像 image033161 编辑公式 中的公式显示，该距离是通过将参数 'Xabove' 的值添加到 0.5 m 来计算的。 由于 'Xoben' 最初被设为 0，所以公式为 0.5 m。

这意味着节点 5 和杆件 2 的起始节点之间的距离仍然为 0.5 m。

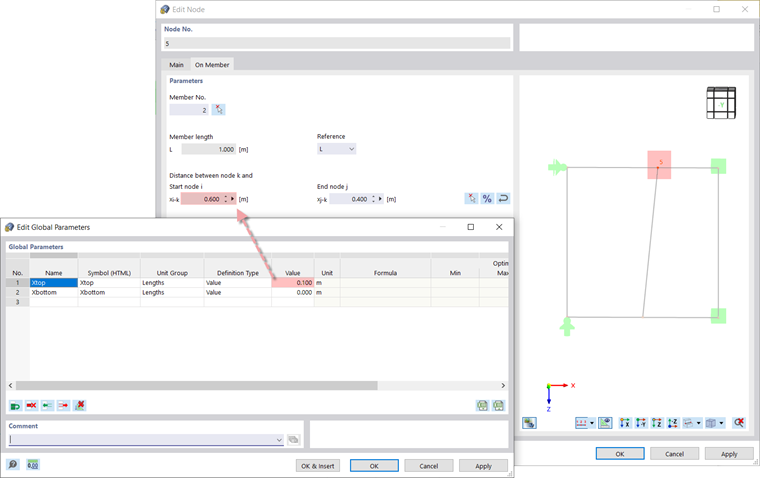

参数化输入的优点是，如果更改了参数列表中的某个参数，那么使用该参数的所有公式的结果都会相应地调整。 如果重新打开'全局参数'列表并将 'Xup' 的值设为 0.1 m，则节点到杆件始端节点的距离也会改变。 因此，节点 5 与节点 2 的距离自动更改为 0.6 m (Xabove + 0.5)。

将对象属性插入公式

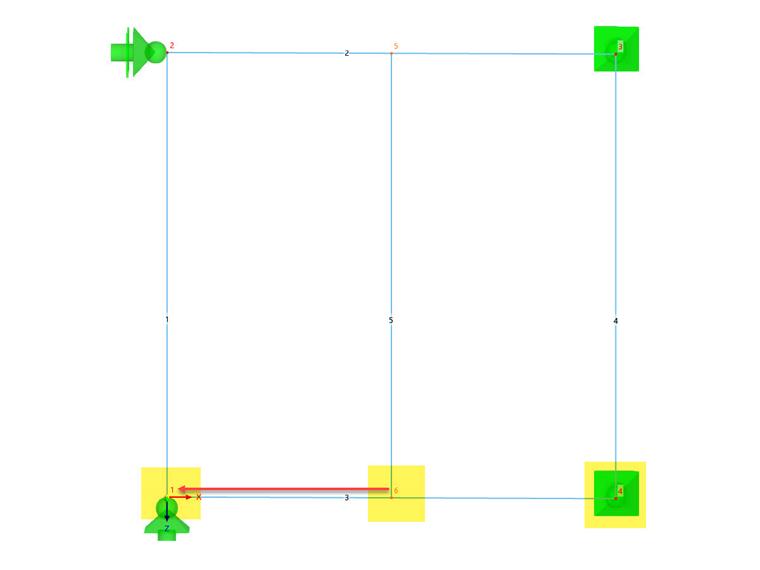

利用公式编辑器的另一种方法是将对象属性添加到公式中。 这通过计算节点 #6 到杆件 #3 的起始节点的距离来显示。 其目的是定义节点 #6 相对于杆件始端的位置，使其始终相对于节点 #4。 即如果移动节点 4，那么节点 6 的位置也会自动调整。

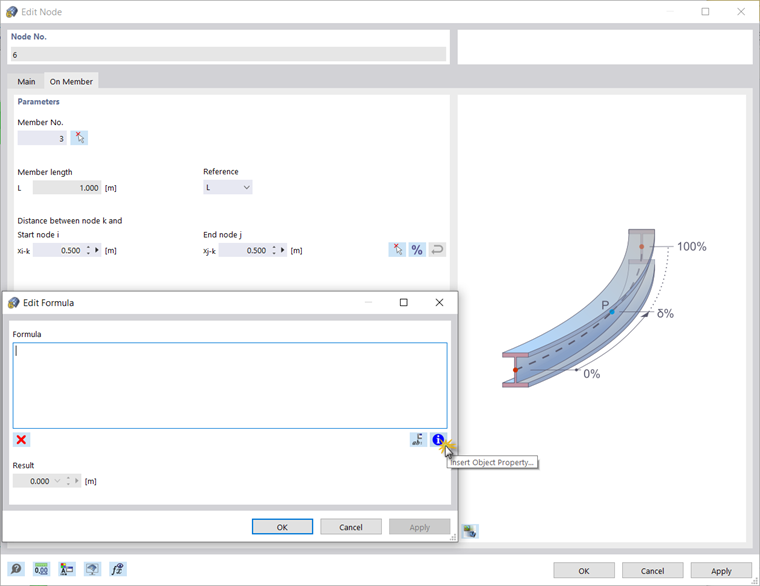

在' 编辑节点' 对话框中打开节点编号的公式编辑器。 6（见图 编辑节点编号 5 ）。 然后点击 按钮。

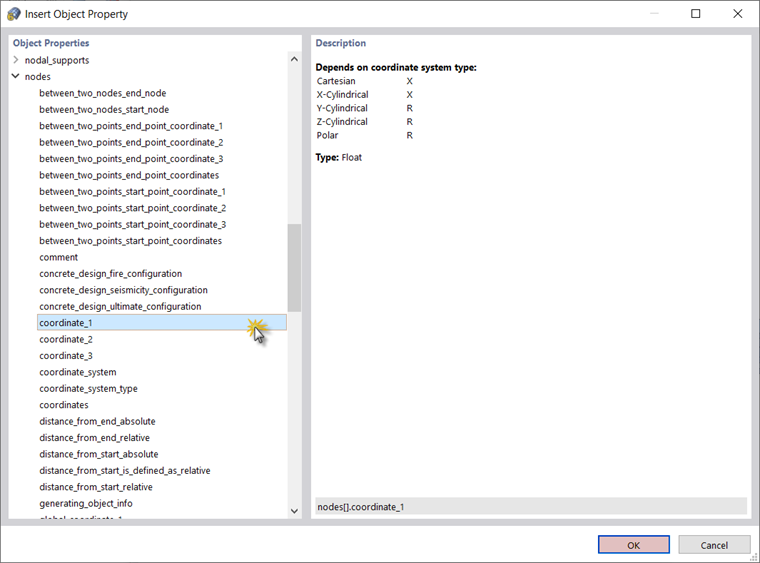

在这里您可以选择包含子类别的对象属性列表。 选择需要的属性，在本例中为坐标_1（即节点的笛卡尔 X 坐标）。 这样您可以将节点 # 6 的位置与另一个节点（在本例中为节点 # 4）的 X 坐标相关联。

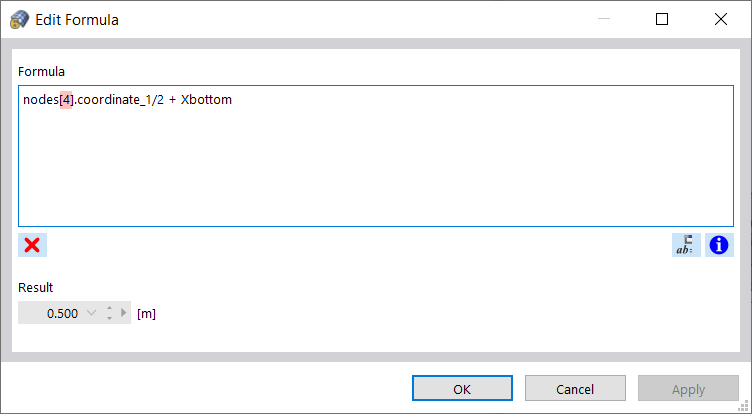

在公式的方括号中输入节点 4 的数目。 在本例中，节点 4 的 'coordinate_1' 包含在公式中： 如果移动节点 4 并改变其 X 坐标，那么节点 6 的位置也会自动调整。
