正交胶合木

模型

天花板系统被计算为连续梁。 该示例可以在教科书 {%！#Refer [1]]] 中找到，第 11.2 章“楼板作为两跨梁”。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

01 吊顶示例 11.2 LF1

第一个开间跨度为 4.5 m，第二个开间跨度为 5.2 m。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

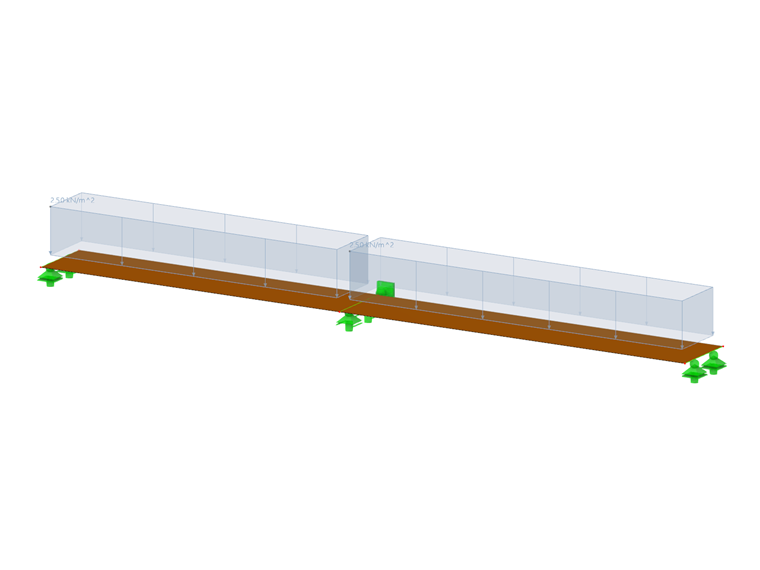

02 吊顶示例 11.2 LF2

在荷载工况 1 中施加恒定面荷载，在荷载工况 2 中施加 2 kN/m² ，在荷载工况 2 中施加 2.5 kN/m² 。 为了保持自重与文献示例相同，在荷载工况 1 中附加了 1.21 kN/m²的自重。

它是在有效的 1 m 宽的截面上计算的。 支座采用沿 u_Z方向的直线支座进行支座，三个支座均不可移动。 中间支座在 u_X方向上也是不动的。 此外，在该处沿 Y 方向布置了一个节点支座，使得该系统不会变成运动学的。

板单元

板单元的结构形式为 BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

03 XLAM 截面

由此得出以下刚度：

在章节 刚度 中对刚度的计算进行了说明。
