Drewno klejone krzyżowo

Model

System stropowy jest obliczany jako belka ciągła. Przykład ten jest opisany w podręczniku [1], rozdział 11.2 "Strop jako belka dwuprzęsłowa".

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

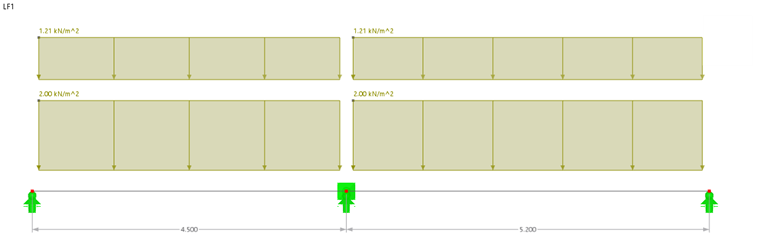

01 Przykładowy strop 11.2 LF1

Rozpiętość w pierwszym przęśle wynosi 4,5 m, w drugim 5,2 m.

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

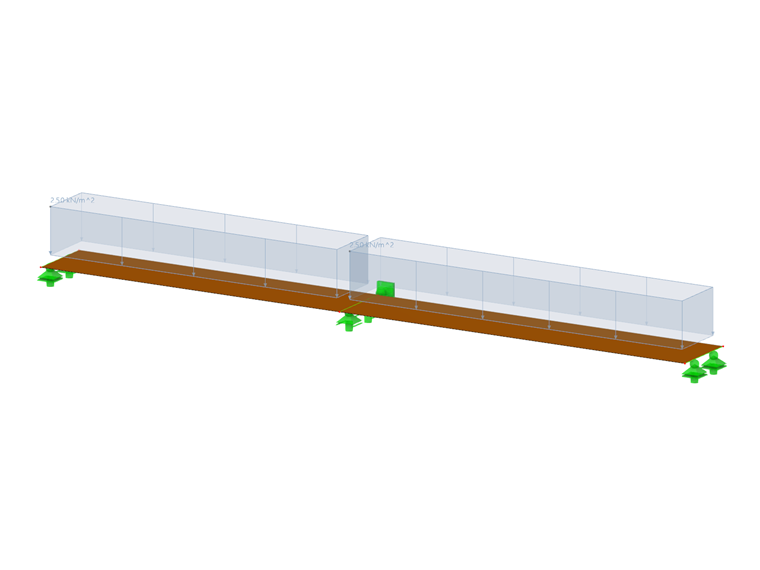

02 Przykładowy strop 11.2 LF2

Stosowane są stałe obciążenia powierzchniowe wynoszące 2 kN/m² w przypadku obciążenia 1 i 2,5 kN/m² w przypadku obciążenia 2. W celu zachowania ciężaru własnego identycznego jak w przykładzie literaturowym, w przypadku obciążenia 1 zastosowano dodatkowy ciężar 1,21 kN/m².

Obliczana jest na pasmie przekroju efektywnego o szerokości 1 m. Podpora jest realizowana za pomocą podpór liniowych w u_z nieruchomych na wszystkich trzech podporach. Podpora środkowa jest również nieruchoma w_ux. Ponadto jest tam umieszczona podpora węzłowa w kierunku y, dzięki czemu układ nie staje się kinematyczny.

element płytowy

Konstrukcja elementu płytowego to BSP L7s2 (30l - 30l - 30w - 40l - 30w - 30l - 30l)

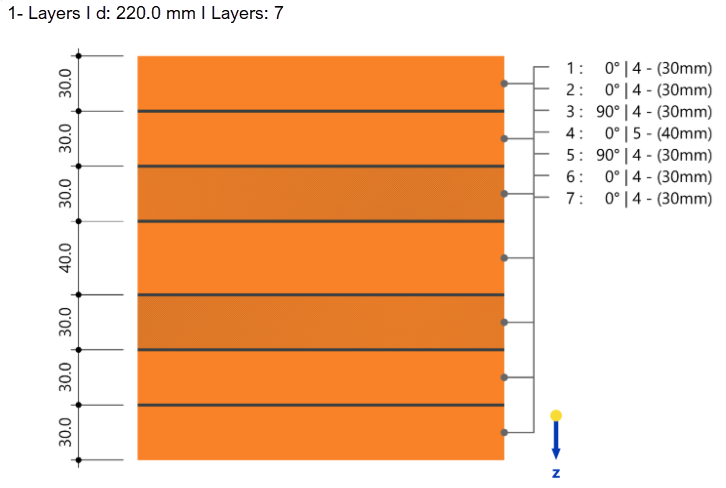

03 Przekrój XLAM

Daje to następującą sztywność:

Obliczenia sztywności wyjaśniono w rozdziale Sztywności dla powierzchni wielowarstwowych .
