编辑局部坐标系

局部坐标系

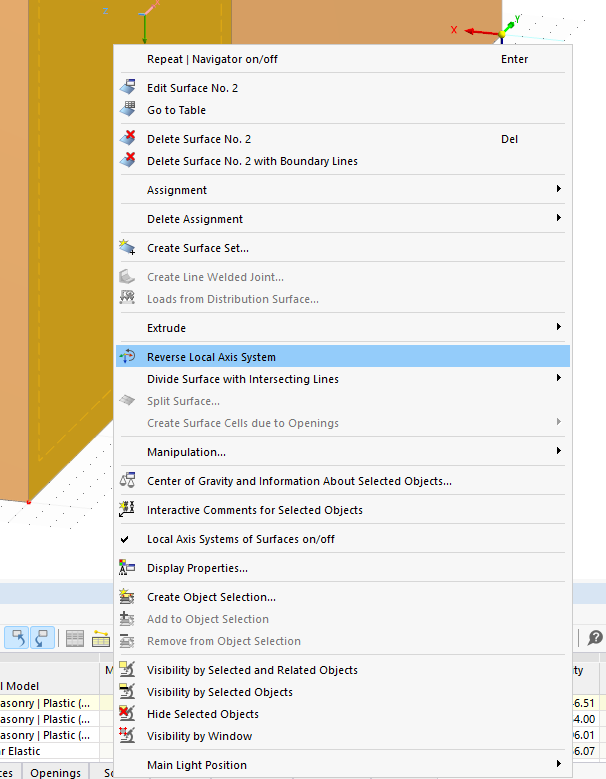

在面的快捷菜单中可以反转面的局部坐标系。 例如，例如可以将每个面的 z 轴与建筑物的内部空间对齐。

颠倒结构模型中的局部轴

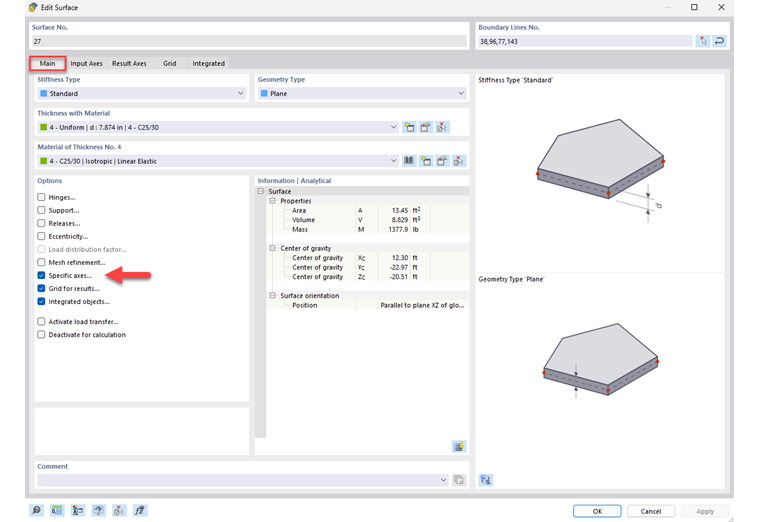

对于砌体模型，确保y 轴与荷载传递的方向一致。 这对于拱来说尤其重要，因为荷载是沿水平方向传递的。 由于只反转坐标系是不够的，所以必须在编辑对话框中激活选项“轴坐标”，双击拱形面可以打开该对话框。

在建筑工程中调整表面

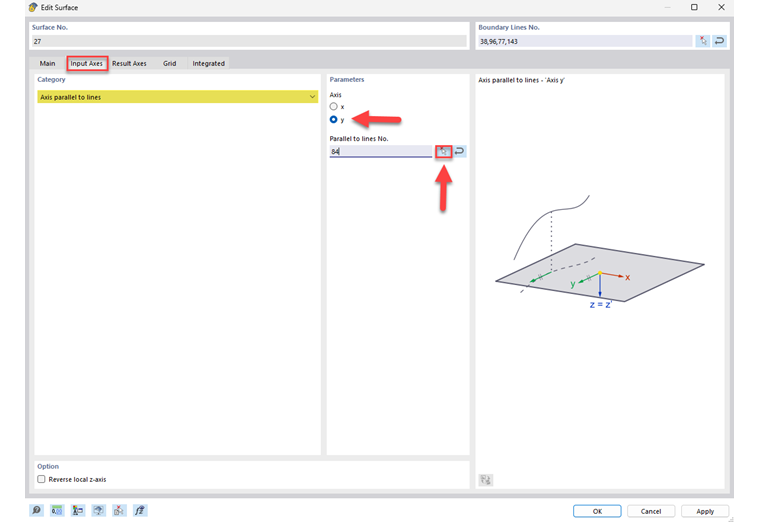

然后在“坐标系输入”选项卡中指定 y 轴平行于一条线，并在图形中选择拱的下边界线作为参考线。

3D 结构模型中的输入轴视图
