Sistemi di assi locali

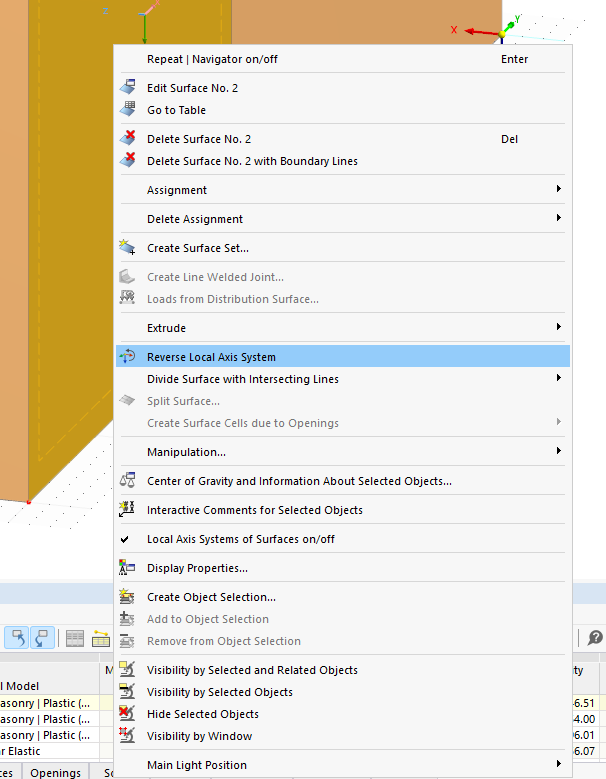

È possibile invertire il sistema di assi locali di una superficie nel menu di scelta rapida della superficie. Pertanto, ad esempio, è possibile allineare l'asse z con l'interno dell'edificio per ciascuna superficie.

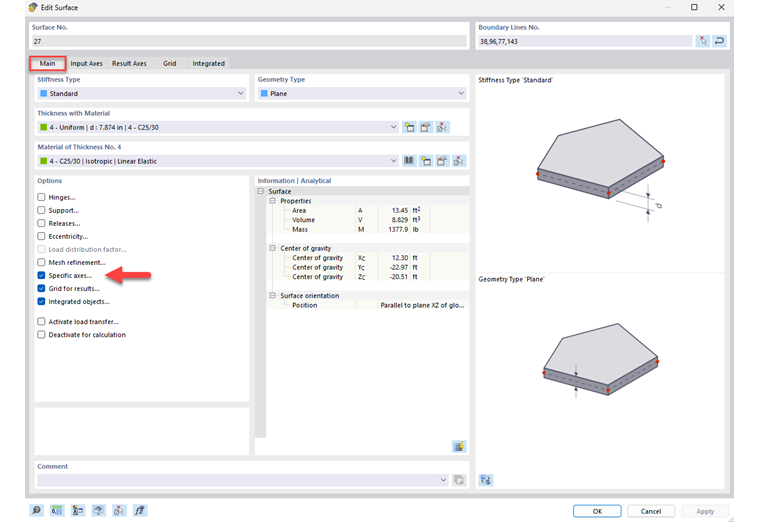

Per i modelli in muratura, assicurarsi che l' asse y sia allineato nella direzione del trasferimento del carico. Ciò è particolarmente interessante per gli archi, perché lì il carico viene trasferito in direzione orizzontale. Poiché non è sufficiente invertire il sistema di coordinate, è necessario attivare l'opzione "Assi specifici" nella finestra di dialogo di modifica, che può essere aperta facendo doppio clic sulla superficie dell'arco.

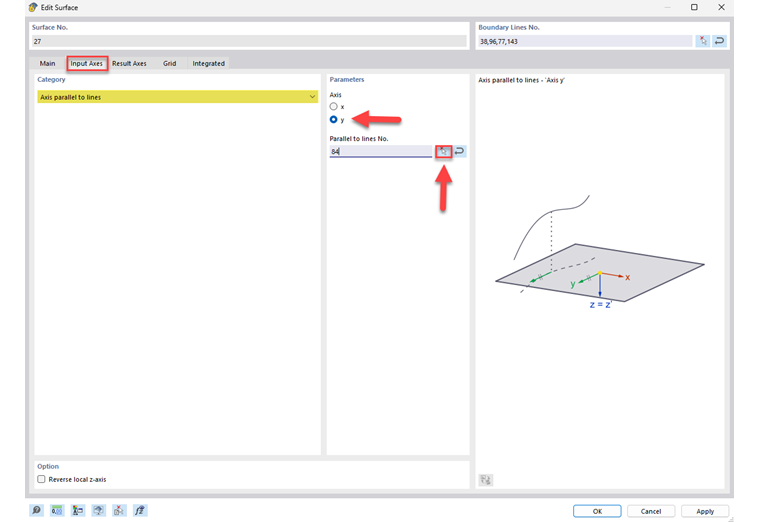

Quindi, specifica nella scheda "Inserisci assi" che l'asse y deve essere disposto parallelamente a una linea e seleziona la linea del contorno inferiore dell'arco come linea di riferimento nell'immagine.
