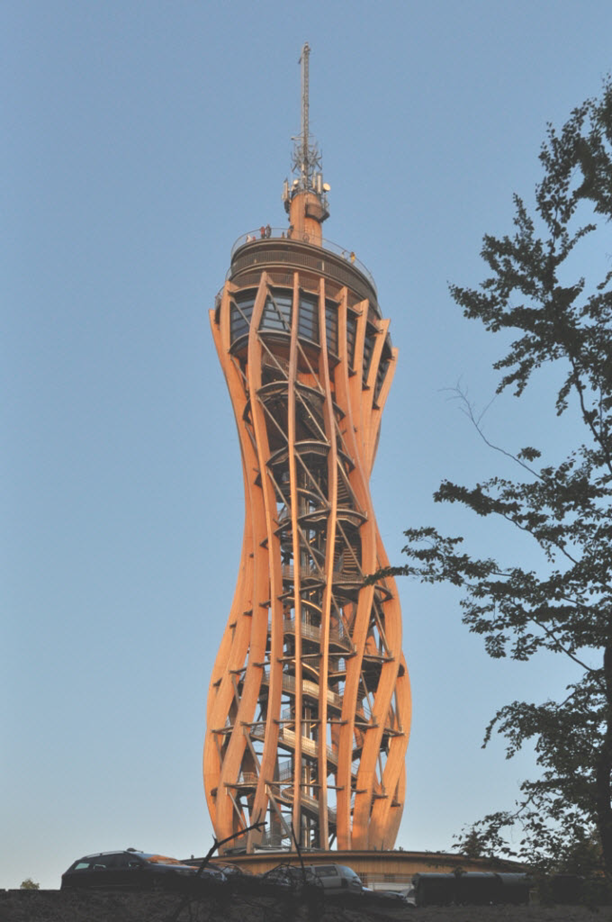

观景塔 Pyramidenkogel,奥地利

位于奥地利克拉根福(韦尔特湖 Wörthersee)世界最高的木结构观景塔已经面向公众开放。

游客登上该螺旋状木结构塔可以领略整个阿尔卑斯 - 亚得里亚地区和科恩顿州的湖泊美景。

螺旋形是增长和发展的象征,由奥地利建筑师Klaura + Kaden选择。

该塔的另一个亮点是欧洲最高的屋面滑梯,高近52 m。 它建在结构内部。 车手最高时速可达25 km/h。

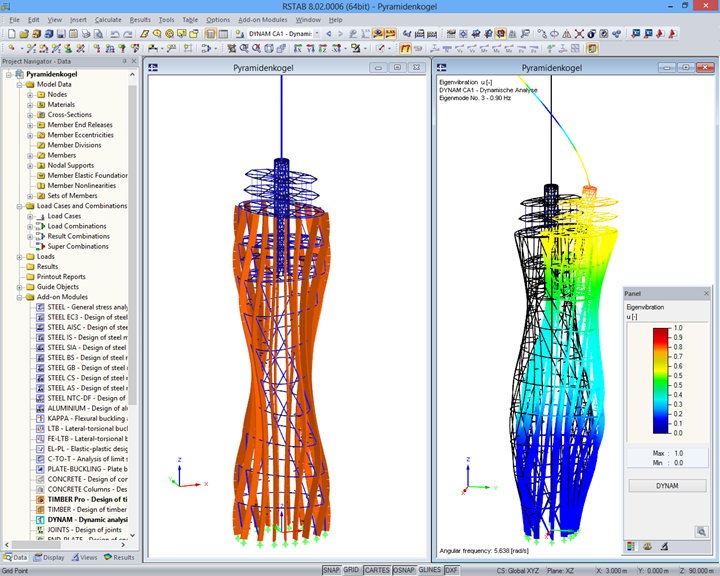

这栋非凡建筑物的结构分析是由工程部门LACKNER + RAML使用RSTAB进行的。

塔架结构

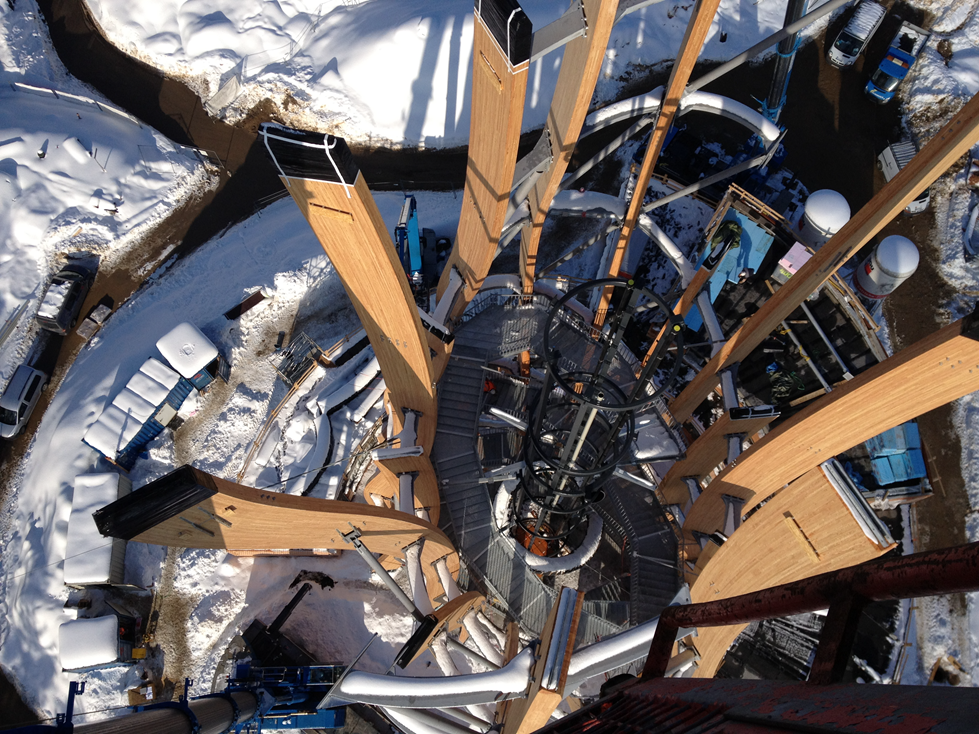

观景塔的结构由空间框架组成。 框架结构是框架结构的重要组成部分,框架结构由16根弯曲的落叶松木柱组成,截面为32/144 cm。 十个椭圆形钢环的截面为440/160。 环之间的垂直间距为6.40 m。

塔架结构的第三个支撑部分是基于8条对角线。 对角线是从塔架底部到尖塔的钢管。

游客可以使用透明的全景升降机或两个楼梯之一来登上平台。 塔架上部和塔架顶部的荷载被传递到第八层。 在那里设置了两个梁和支撑索,这些索被吸收并传递到柱子上。

“ Skybox”是一个封闭且有遮盖的建筑单元,位于第八层和第九层之间。 上方是开放式观景平台。

在Pyramidenkogel上建造塔楼只需要8个月的时间。

建筑设计 Vo Trong Nghia (VTN) architects
经营者

多尔尼莫拉瓦山区度假村
www.dolnimorava.cz/sky-bridge-721

钢结构 Friedrich Bühler GmbH & Co.KG
www.buehler-stahlbau.de


项目说明

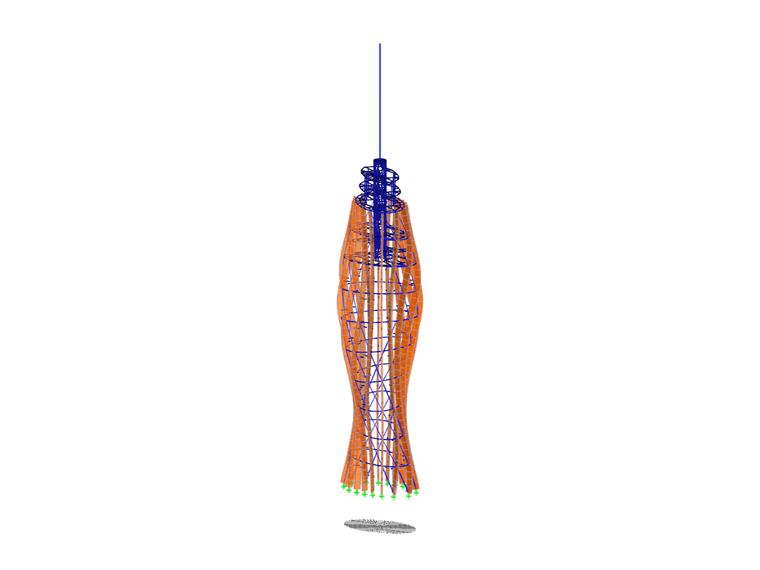

模型数据

节点数目: 1773
杆件数目: 2474
荷载工况数目 31
荷载组合数目 26
结果组合数目 1
总重量 369,689 t
翘曲区域尺寸 17.271 x 17.271 x 109.090 m
软件版本 8.02.00
