Rozhledna na vrcholu Pyramidenkogel, Rakousko

Projekt zákazníka

Statika a konstrukce
LACKNER + RAML Ziviltechniker – GmbH
Villach, Rakousko
vitrag.eu
Architekt Klaura + Kaden ZT GmbH Architekten
Klagenfurt, Rakousko
www.klaura.at
www.kaden.cc
Investor Pyramidenkogelinfrastruktur GmbH & Co KG
Klagenfurt, Rakousko
www.pyramidenkogel.info

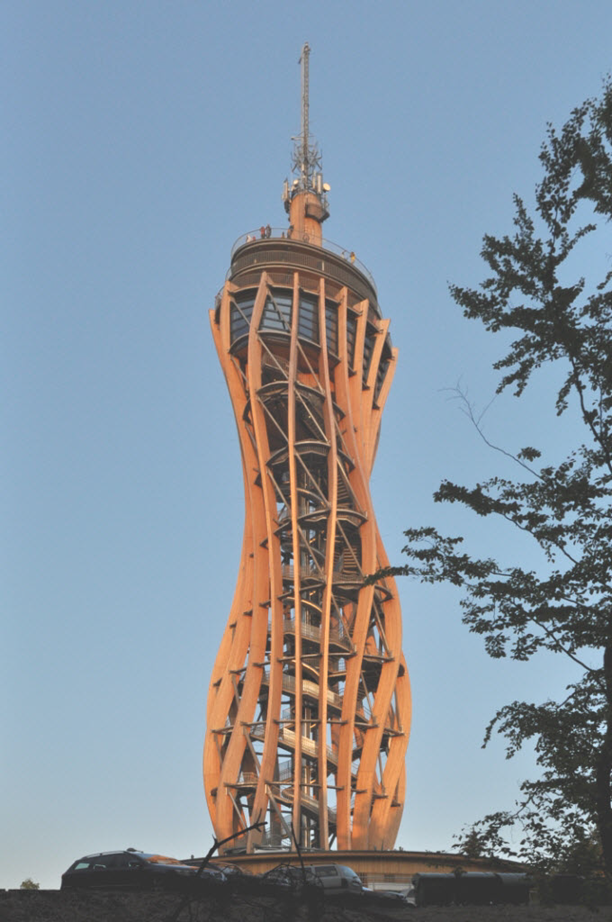

Pravděpodobně nejvyšší dřevěná rozhledna na světě byla otevřena v červnu 2013 v rakouském Klagenfurtu u jezera Wörthersee. Včetně špičky je věž vysoká 100 m. Věž má jednu uzavřenou a tři volně pochozí výhledové plošiny, které nabízejí dech beroucí výhled na alpsko‑adriatický region a kraj jezer Korutany.

Spirálový tvar zvolený architekty Klaura + Kaden symbolizuje růst a vývoj.

Další zajímavostí věže je nejvyšší zastřešená skluzavka Evropy, se svými téměř 52 metry. Nachází se uvnitř konstrukce. Dosahuje se na ní rychlosti až 25 km/h.

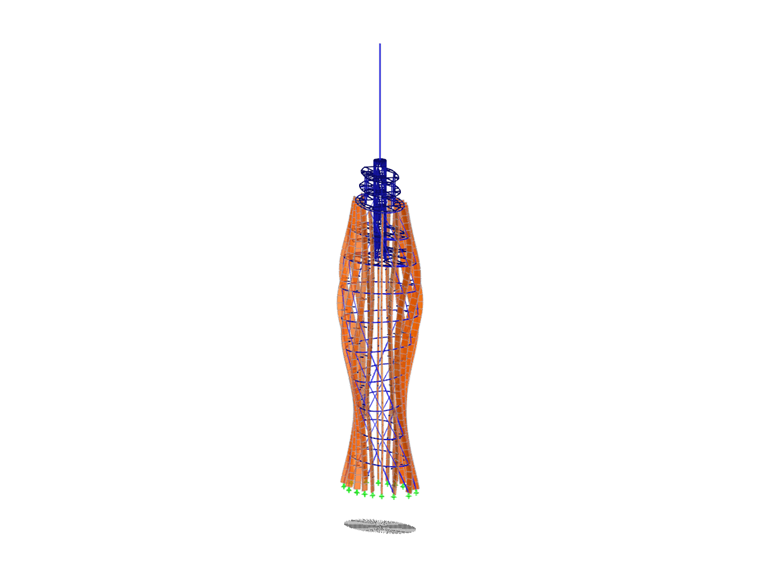

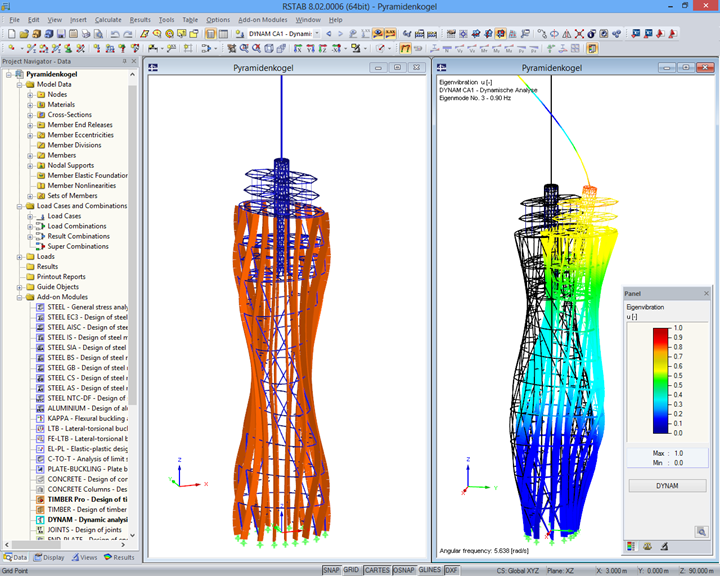

Statické výpočty této mimořádné stavby prováděla firma LACKNER + RAML pomocí programu RSTAB.

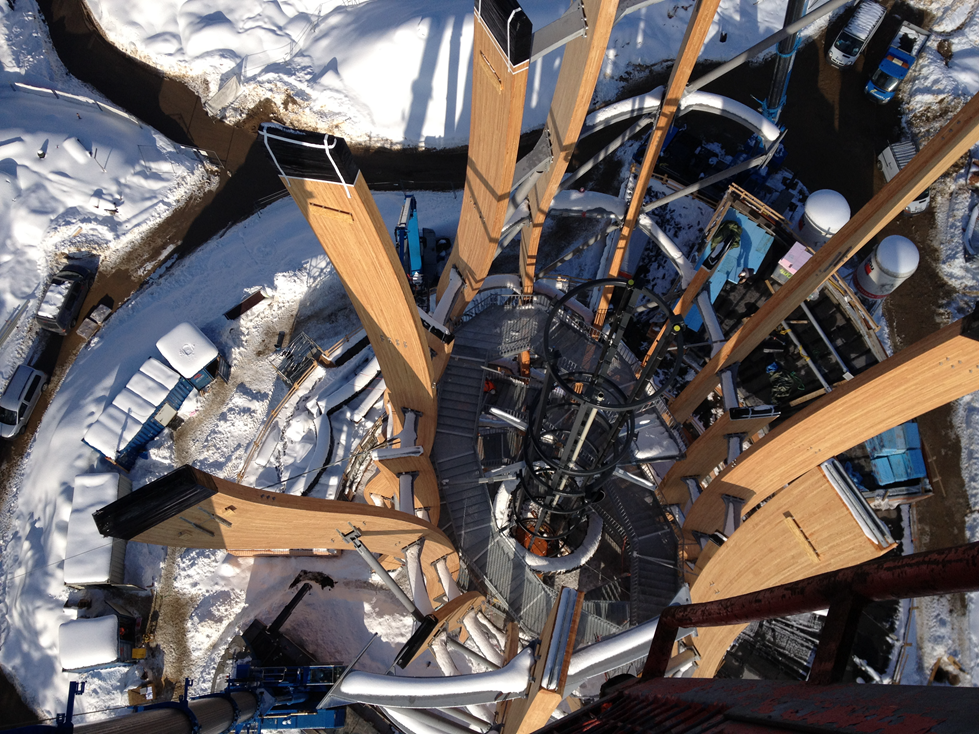

Konstrukce věže

Konstrukce rozhledny je „prostorová příhradovina“. Nejdůležitějším prvkem hlavní nosné konstrukce je 16 zakřivených modřínových sloupů s průřezem 32/144 cm. Ty jsou spojeny deseti eliptickými ocelovými prstenci s komorovým průřezem 440/160 cm. Vertikální vzdálenost prstenců je 6,4 m.

Třetí nosný prvek konstrukce věže tvoří osm diagonálních táhel z ocelových trubek. Ta vedou od paty věže ke špičce.

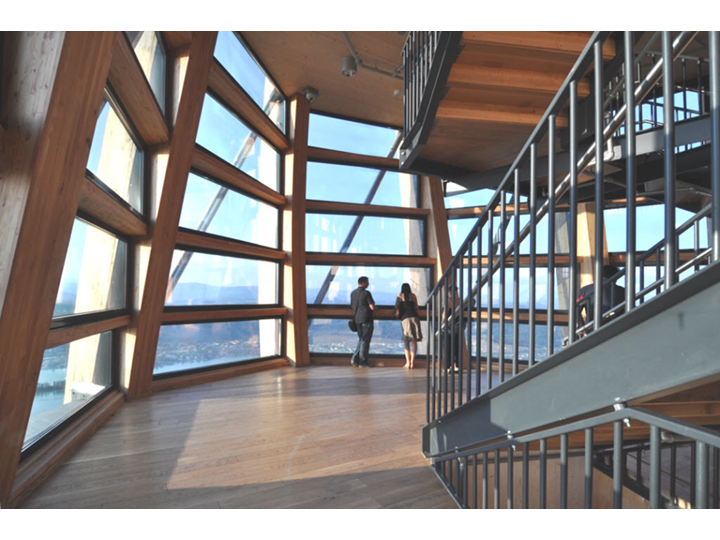

Na výhledové plošiny se lze dostat buď průhledným panoramatickým výtahem nebo jedním ze dvou schodišť. Zatížení od horních pater věže a vrcholku věže se přenáší do 8. úrovně. K tomu slouží v této úrovni dvě vzpěradla, která působící zatížení přenášejí dále do sloupů. Mezi úrovněmi 8 a 9 se nachází „Skybox“, uzavřená část chráněná proti větru. Nad ní byly navrženy otevřené výhledové plošiny.

Rozhledna na hoře Pyramidenkogel byla postavena za pouhých osm měsíců.
