Torre panoramica sulla collina Pyramidenkogel, Austria

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Ingegneria strutturale
LACKNER + RAML Ziviltechniker – GmbH
Villach, Austria
vitrag.eu
Architettura Klaura + Kaden ZT GmbH Architekten
Klagenfurt, Austria
www.klaura.at
www.kaden.cc
Committente Pyramidenkogelinfrastruktur GmbH & Co KG
Klagenfurt, Austria
www.pyramidenkogel.info

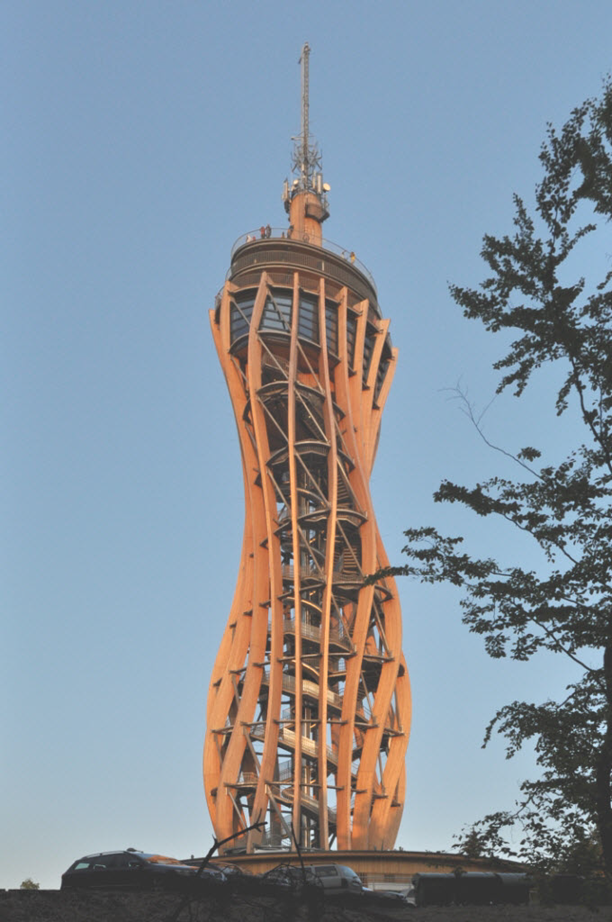

Nel giugno 2013, una delle più grandi costruzioni panoramiche in legno del mondo è stata aperta in Austria, sul Pyramidenkogel, una montagna della Carinzia. La torre che comprende la guglia è alta 100 m. Ha quattro piattaforme panoramiche accessibili, una è chiusa e tre sono aperte, offrendo una vista mozzafiato sulla regione alpe-adriatica e sui laghi della Carinzia.

La forma a spirale scelta dagli architetti Klaura + Kaden simboleggia la crescita e lo sviluppo.

Un altro punto forte della torre è lo scivolo coperto più alto d'Europa a quasi 52 m. Si trova all'interno della struttura. Può raggiungere velocità fino a 25 km/h.

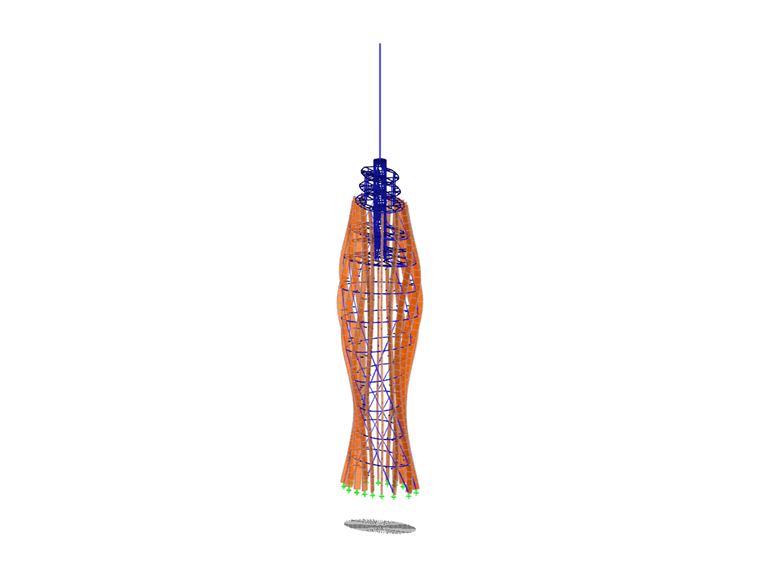

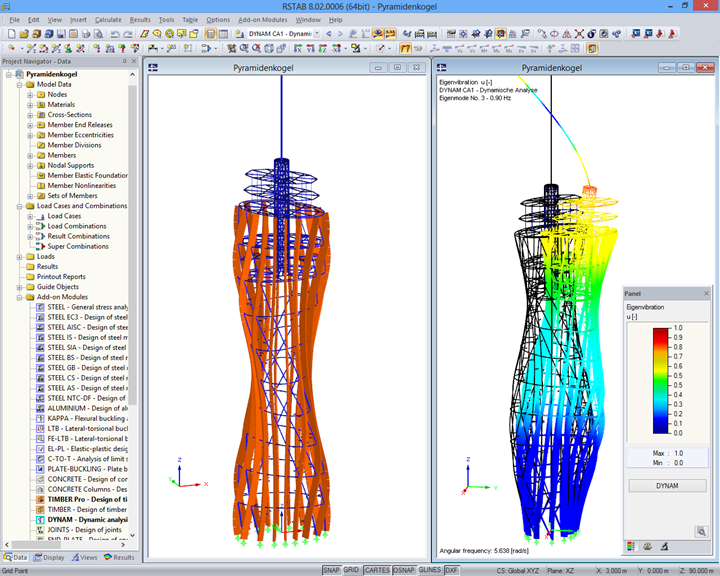

L'analisi strutturale di questa spettacolare struttura è stata creata da LACKNER + RAML con RSTAB.

Costruzione della torre

La struttura della torre di avvistamento è una "struttura spaziale". Una parte essenziale della struttura principale sono le 16 colonne in larice curvo con una sezione trasversale di 32/144 cm. Sono collegati da dieci anelli ellittici in acciaio con una sezione trasversale della scatola 440/160. La distanza verticale tra gli anelli è di 6,40 m.

Il terzo elemento portante della struttura della torre è costituito da otto corde diagonali fatte di tubi di acciaio. Questi vanno dal punto base all'inizio.

Le piattaforme di osservazione sono raggiungibili tramite l'ascensore panoramico trasparente o tramite una delle due scale. I carichi dei piani della torre superiore e della testa della torre sono derivati nel piano 8. A tale scopo, in questo piano sono disposte due travi sottosopra che assorbono questi carichi e li trasferiscono alle colonne.

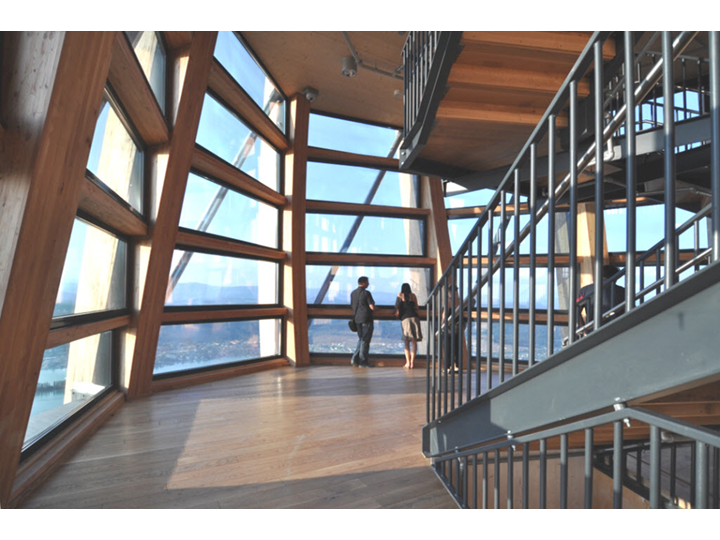

Tra i piani 8 e 9, c'è la "Skybox", un componente chiuso, protetto dal vento. Sopra di esso ci sono le piattaforme di visualizzazione aperte.

Il tempo di costruzione per la costruzione della torre sul Pyramidenkogel è stato di soli otto mesi.
