Wieża widokowa na górze Pyramidenkogel, Austria

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja LACKNER + RAML Ziviltechniker – GmbH
Villach/Austria
vitrag.eu
 Architekt Klaura + Kaden ZT GmbH Architekten
Klagenfurt, Austria
www.klaura.at
www.kaden.cc
 Inwestor Pyramidenkogelinfrastruktur GmbH & Co KG
Klagenfurt, Austria
www.pyramidenkogel.info

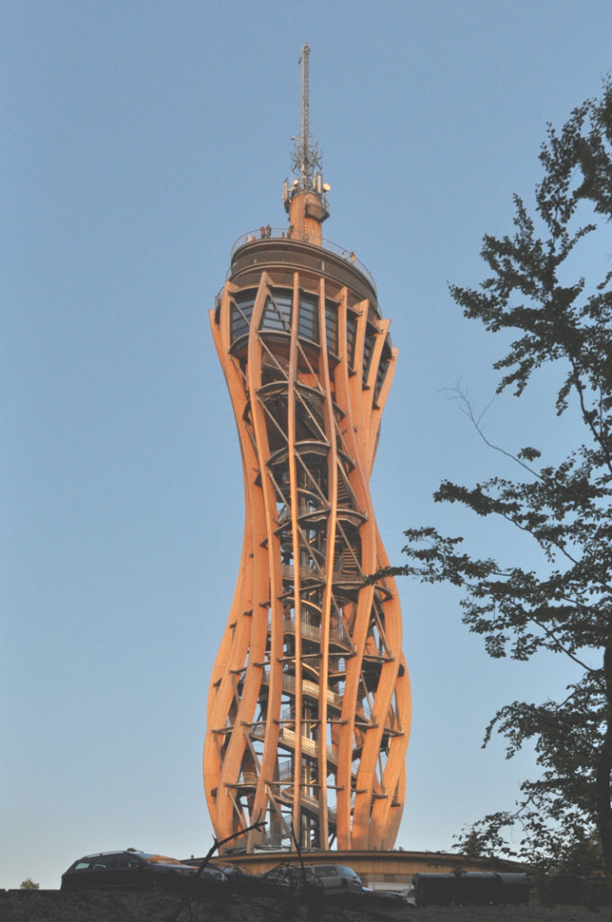

W czerwcu 2013 r. W Pyramidenkogel, w Karyntii, otwarto jedną z najwyższych na świecie drewnianych konstrukcji widokowych w Austrii. Wieża wraz z iglicą liczy 100 m wysokości. Składa się z czterech platform, z czego jedna jest zamknięta, a trzy dostępne dla zwiedzających. Wieża oferuje zapierające dech w piersiach widoki na region Alpy-Adriatyk oraz jeziora Karyntii.

Kształt spirali, będący symbolem wzrostu i rozwoju, został wybrany przez austriackich architektów Klaura + Kaden.

Kolejną cechą charakterystyczną wieży jest najwyższa w Europie zadaszona zjeżdżalnia o wysokości prawie 52 m, zbudowana wewnątrz konstrukcji. Osoby korzystające ze zjeżdżalni mogą rozwinąć prędkość dochodzącą do 25 km/h.

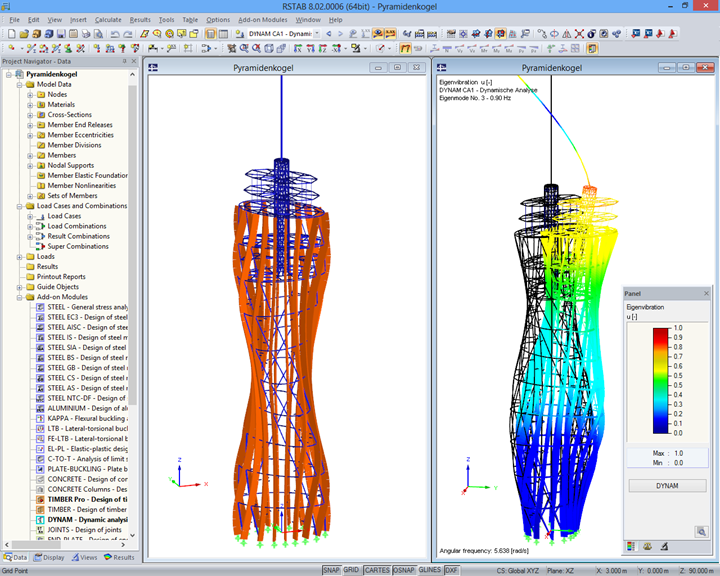

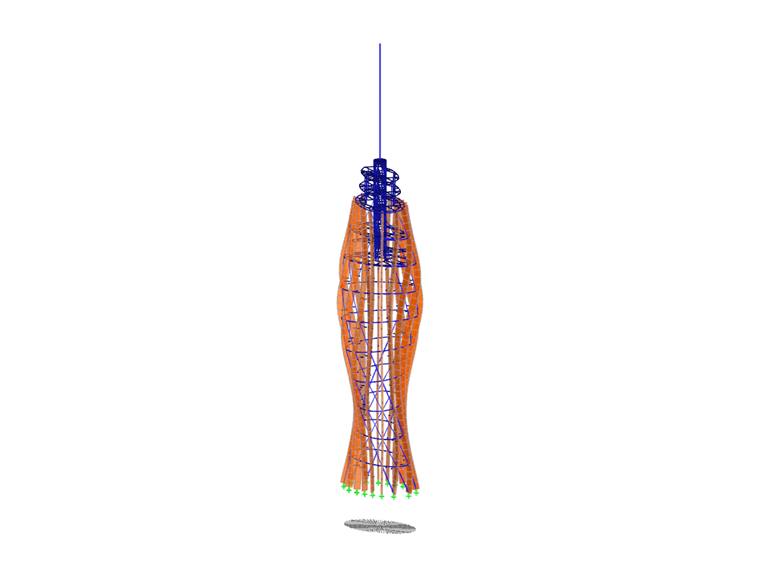

Analizę statyczno-wytrzymałościową w RSTAB dla tej niezwykłej konstrukcji przeprowadziło biuro inżynierskie LACKNER + RAML.

Konstrukcja wieży

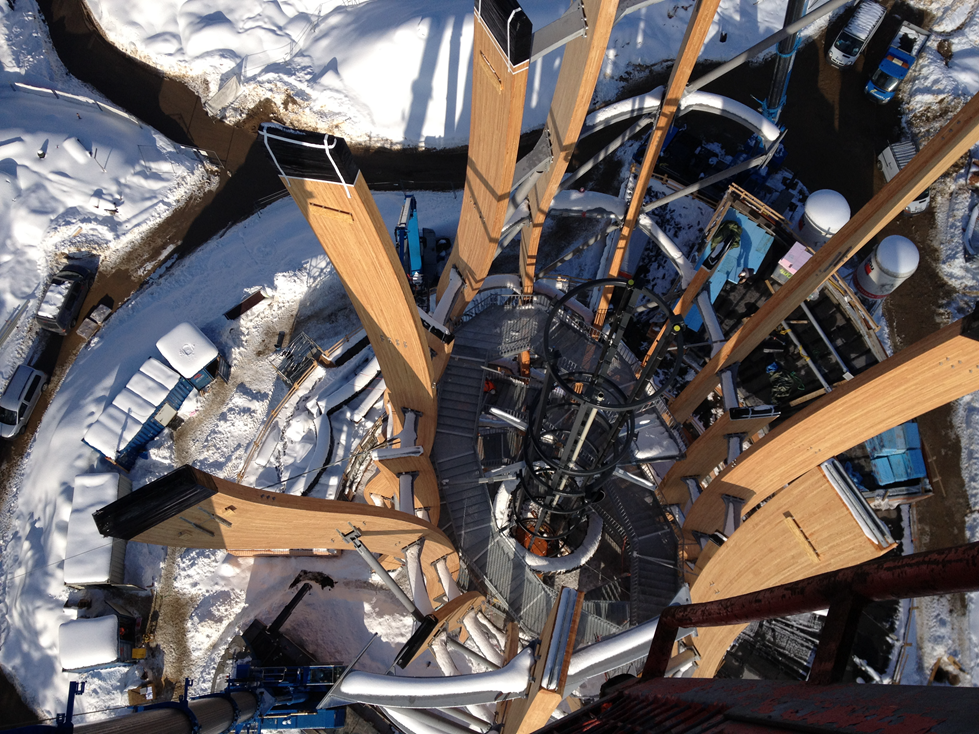

Konstrukcja wieży widokowej to przestrzenna konstrukcja szkieletowa. Istotnym elementem głównego układu konstrukcyjnego jest szkielet składający się z 16 zakrzywionych słupów z modrzewia o przekroju 32/144 cm. Eliptyczne stalowe pierścienie o przekroju skrzynkowym 440/160 łączą słupy. Rozstaw pierścieni w pionie wynosi 6,40 m.

Trzeci element nośny budynku wieży jest wsparty na ośmiu przekątnych pasmach - stalowych rurach biegnących od podstawy wieży aż do iglicy.

Odwiedzający mogą wejść na platformy korzystając z przezroczystej panoramicznej windy lub z jednej z dwóch klatek schodowych. Obciążenia górnych poziomów i wierzchołka wieży są przenoszone na ósmy poziom, gdzie umieszczono dwa dźwigary, które przejmują obciążenia i przenoszą je na słupy.

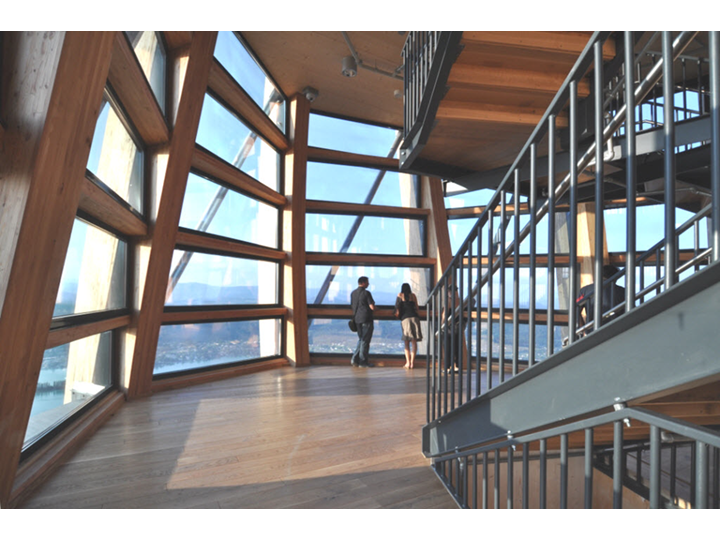

"Skybox", zamknięta część budynku, jest umieszczona między ósmym i dziewiątym piętrem. Powyżej znajdują się otwarte platformy widokowe.

Czas potrzebny do wybudowania wieży na Pyramidenkogel wynosił tylko osiem miesięcy.
