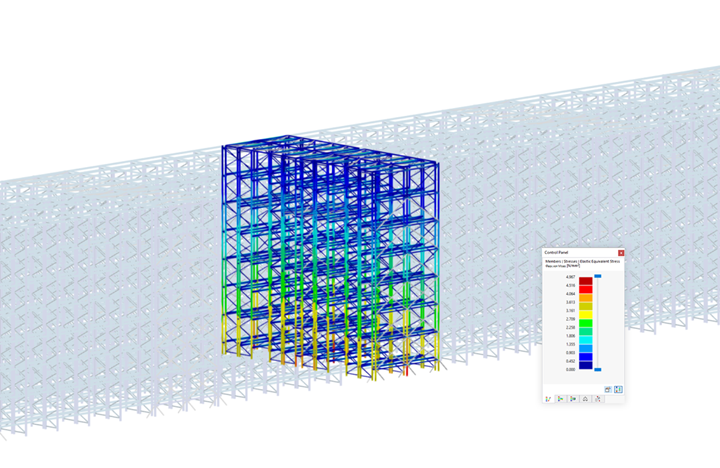

货架结构分为四排,之间通过矩形截面相互连接。 Dlubal 客户上海经兴仓储设备工程公司负责使用 RFEM 对整个高架仓库进行结构分析。

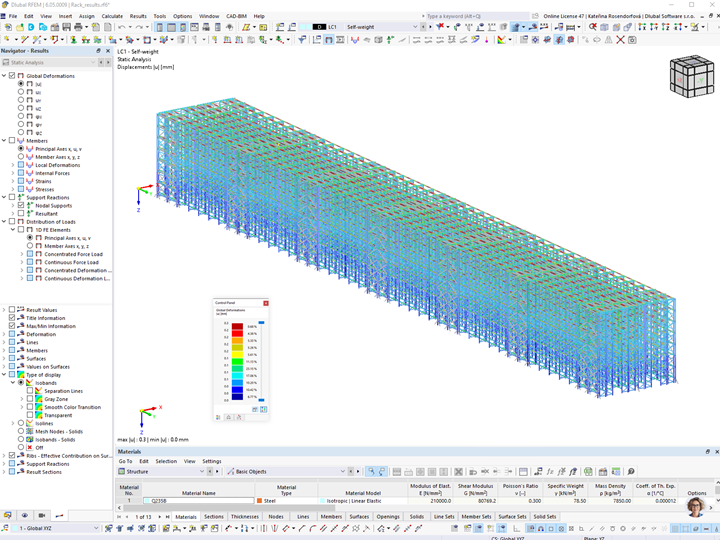

该结构由超过 36000 个杆件组成。 柱子和纵梁截面均为非标准化截面。 因此,他们使用截面程序 RSECTION 创建并导入到 RFEM 中,然后进行设计。
位置 | 中国 |
结构验算 | 上海精兴仓储设备工程有限公司 jxlogistics.com |

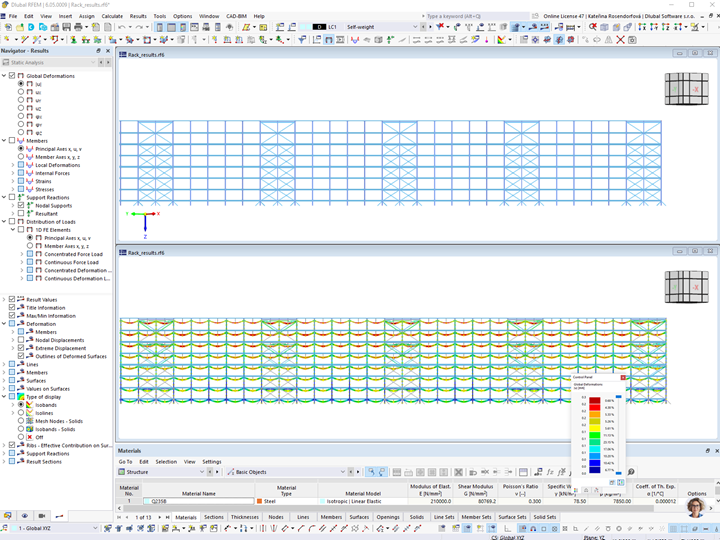

车架高 13 m,宽 14 m,长 120 m。 每隔 46 米设置一个竖向支撑,以确保结构的横向加劲。
货架结构分为四排,之间通过矩形截面相互连接。 Dlubal 客户上海经兴仓储设备工程公司负责使用 RFEM 对整个高架仓库进行结构分析。
该结构由超过 36000 个杆件组成。 柱子和纵梁截面均为非标准化截面。 因此,他们使用截面程序 RSECTION 创建并导入到 RFEM 中,然后进行设计。
位置 | 中国 |
结构验算 | 上海精兴仓储设备工程有限公司 jxlogistics.com |
