Regały wysokiego składowania, Chiny

Wysokość regału wynosi 13 m, szerokość 14 m, a długość 120 m. Co 14 m, stężenia poprzeczne są montowane w pionie, aby zapewnić usztywnienie poprzeczne.

Konstrukcja regału jest podzielona na cztery rzędy połączone prostokątnymi profilami zamkniętymi. Klient firmy Dlubal, Shanghai Jingxing Storage Equipment Engineering, był odpowiedzialny za analizę statyczno-wytrzymałościową całego magazynu wysokiego składowania z wykorzystaniem programu RFEM.

Konstrukcja składa się z ponad 36 000 pojedynczych prętów. Zastosowane przekroje słupów i belek podłużnych są przekrojami niestandardowymi. W związku z tym zostały one utworzone za pomocą programu RSECTION i zaimportowane do programu RFEM, gdzie zostały zaprojektowane.

Miejsce

Chiny

Obliczenia konstrukcyjne

Shanghai Jingxing Storage Equipment Engineering Co., Ltd.
www.jxlogistics.com

Specyfikacja projektu

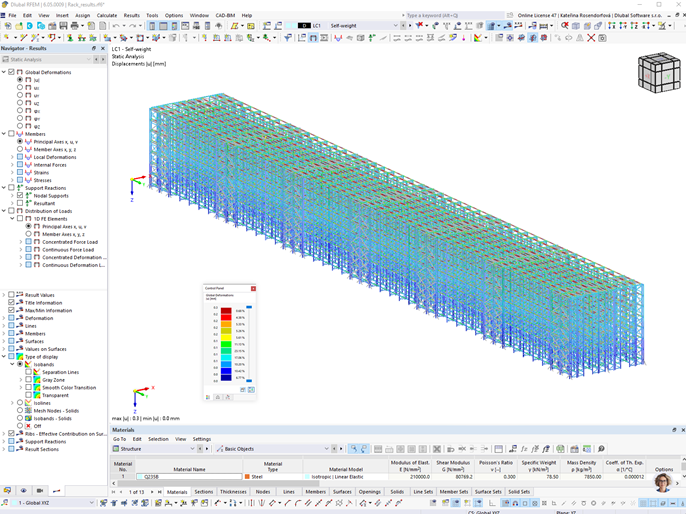

Model w RFEM magazynu wysokiego składowania z wynikami odkształceń | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.

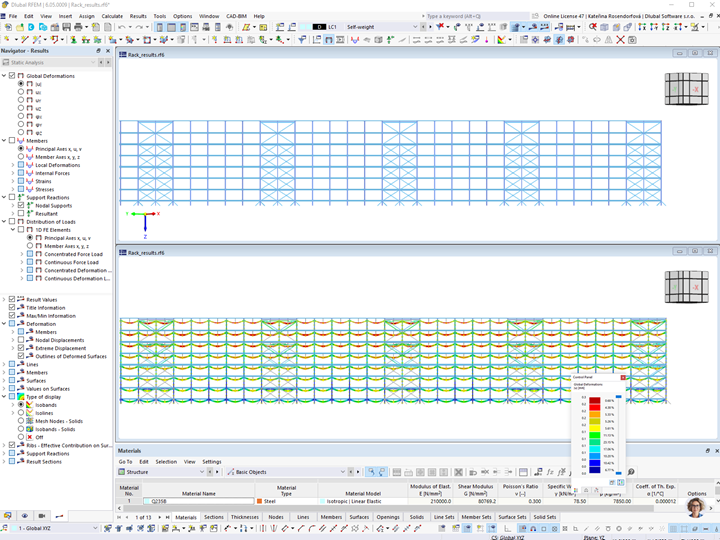

Widok podłużny regałów wysokiego składowania w RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.

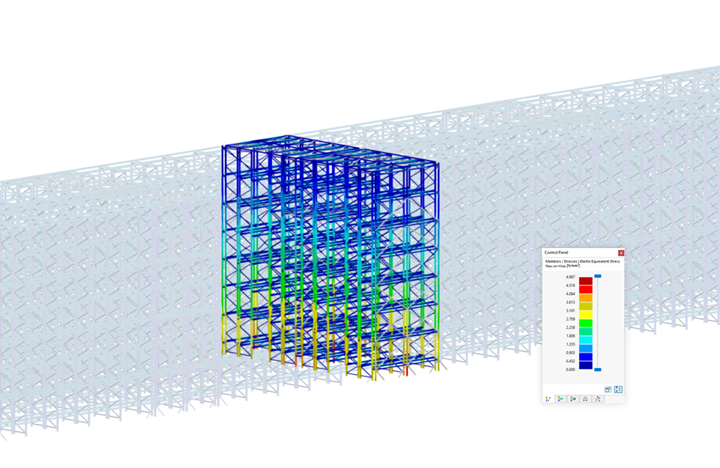

Część magazynu wysokiego składowania w RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.
