Armazém de prateleiras em altura, China

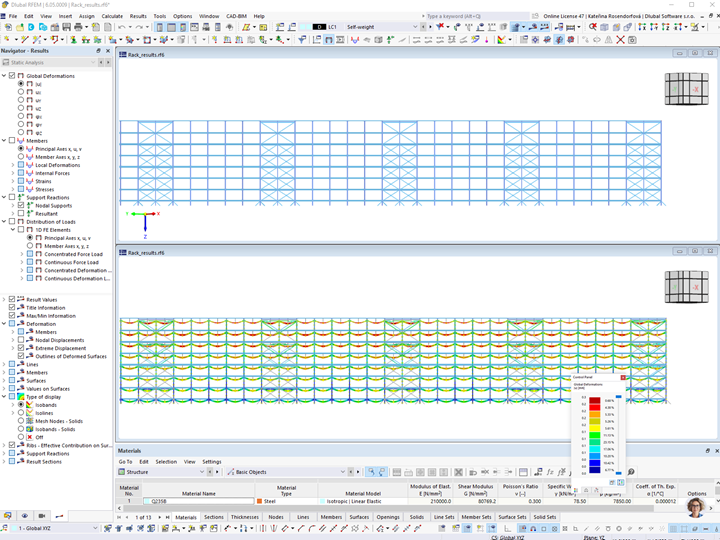

A altura da prateleira é de 13 m, a largura é de 14 m e o comprimento é de 120 m. A cada 14 m, foram instalados contraventamentos na vertical para garantir o reforço transversal.

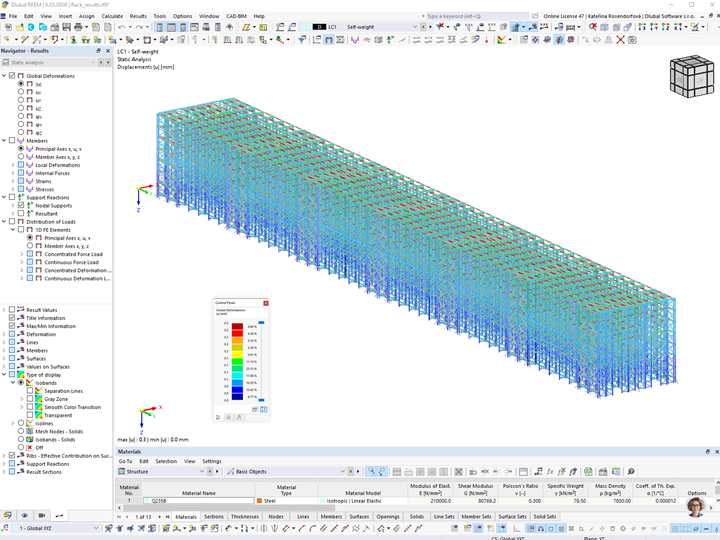

A estrutura de prateleiras está dividida em quatro filas, interligadas por secções ocas retangulares. O cliente da Dlubal Shanghai Jingxing Storage Equipment Engineering foi responsável pelo cálculo estrutural de todo o armazém de prateleiras em altura utilizando o RFEM.

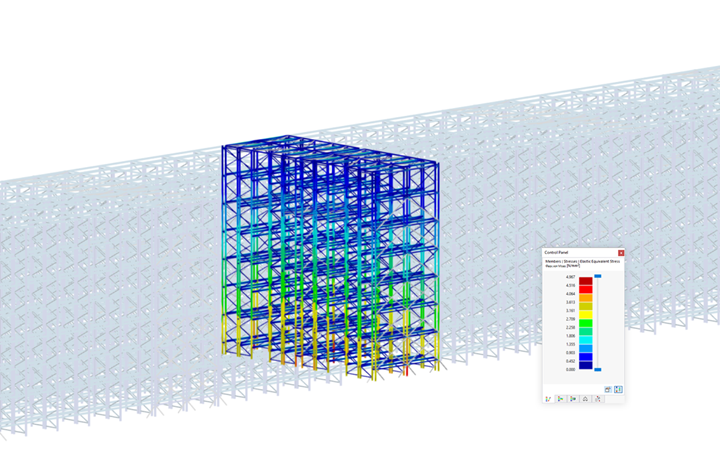

A estrutura é constituída por mais de 36 000 barras individuais. As secções de pilar e viga longitudinal utilizadas são todas secções não padronizadas. Por isso, tiveram de ser criadas com o programa de secções RSECTION e importadas para o RFEM, onde foram dimensionadas.

Local China
Planeamento estrutural Shanghai Jingxing Storage Equipment Engineering Co.,Ltd.
www.jxlogistics.com


Especificações do projeto
