Regálový sklad, Čína

Výška regálu činí 13 m, šířka je 14 m a délka 120 m. Každých 14 m byly svisle umístěny diagonály pro zajištění příčného vyztužení.

Regálová konstrukce je rozdělena do čtyř řad spojených obdélníkovými dutými profily. Společnost Shanghai Jingxing Storage Equipment Engineering, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statickou analýzu celého regálového skladu a použila k ní program RFEM.

Konstrukce se skládá z více než 36 000 jednotlivých prutů. V případě všech použitých profilů sloupů a podélných nosníků se nejedná o standardní profily. Proto byly vytvořeny v programu pro průřezy RSECTION a importovány do programu RFEM, kde byly posouzeny.

Místo

Čína

Statický výpočet

Shanghai Jingxing Storage Equipment Engineering Co.,Ltd.
www.jxlogistics.com

Specifikace projektu

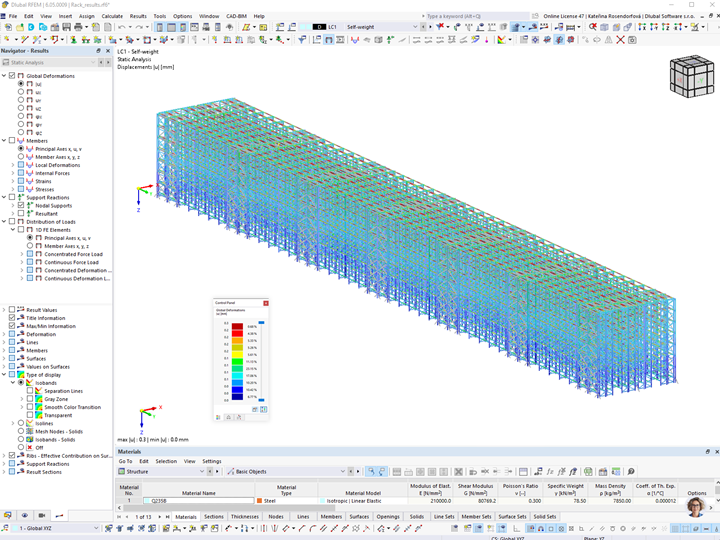

RFEM model regálového skladu s výsledky deformací | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.

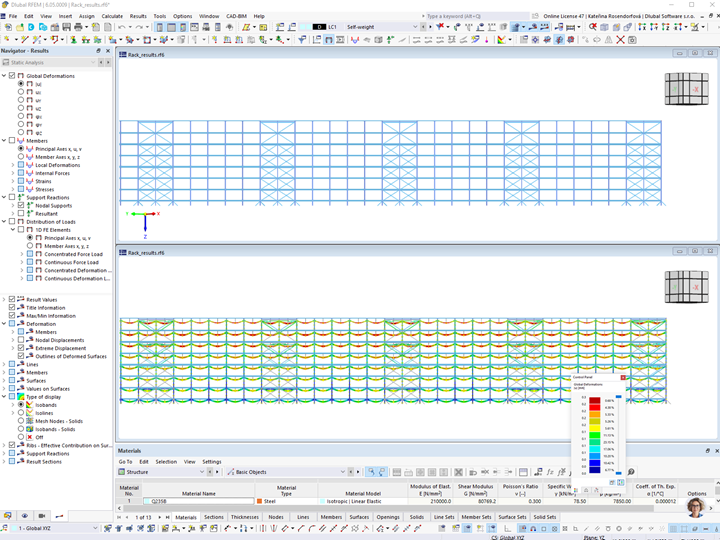

Podélný pohled na regálový sklad v programu RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.

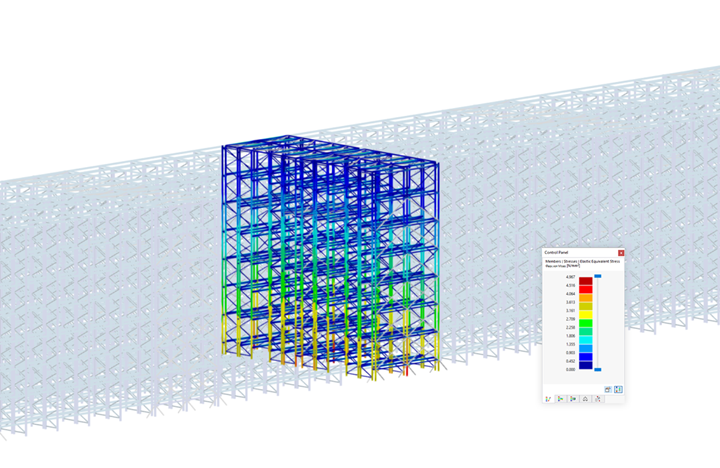

Dílčí část regálového skladu v programu RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.
