Grandi scaffalature industriali, Cina

Il rack ha un'altezza di 13 m, una larghezza di 14 m e una lunghezza di 120 m. I puntoni trasversali sono fissati verticalmente ogni 14 m per garantire la controventatura trasversale.

La struttura della scaffalatura è divisa in quattro file, collegate da sezioni cave rettangolari. Il cliente Dlubal Shanghai Jingxing Storage Equipment Engineering è stato responsabile dell'analisi strutturale dell'intera scaffalatura di grande altezza, utilizzando RFEM.

La struttura è composta da più di 36.000 aste singole. Le sezioni trasversali della colonna e della trave longitudinale utilizzate sono tutte sezioni trasversali non normalizzate. Pertanto, sono state create utilizzando il programma di sezioni trasversali RSECTION e importati in RFEM, dove sono state verificate.

Posto

Cina

Verifiche strutturali

Shanghai Jingxing Storage Equipment Engineering Co.,Ltd.
www.jxlogistics.com

Specifiche del progetto

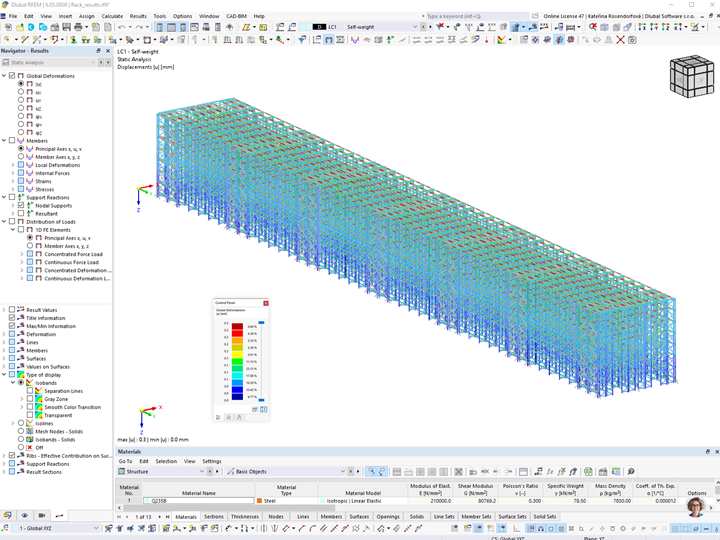

Modello RFEM del magazzino a scaffalature alte con i risultati degli spostamenti generalizzati | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.

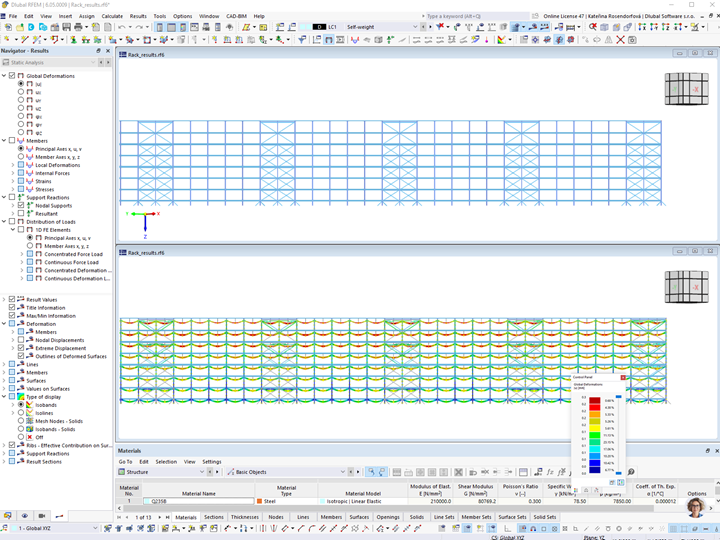

Vista longitudinale di scaffalature in RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.

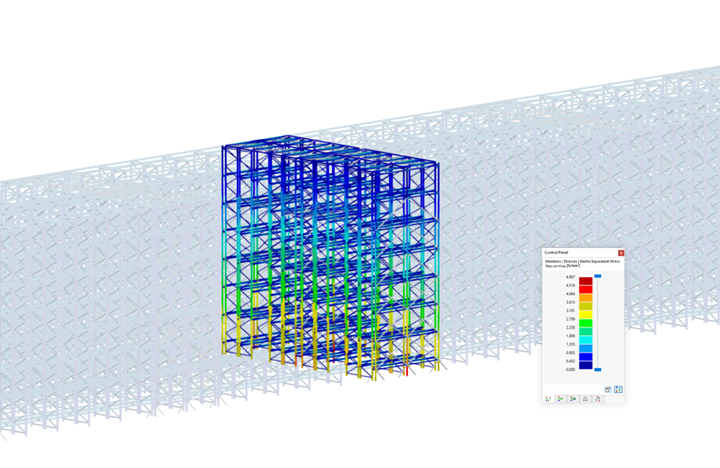

Parte del magazzino in RFEM | © Shanghai Jingxing Storage Equipment Engineering Co., Ltd.
