由于在该项目中存在大量最大跨度达30米的钢梁，所以确保吊装过程中的结构稳定至关重要。从经济和实际可行角度出发，施工方案选择了模块化整体吊装。结构模型采用 RFEM 进行校核。该软件的应用确保了施工过程的高效与经济性。
结构工程师借助“施工阶段分析”模块，精确定义了每个施工阶段。同时他们还借助“钢结构设计”模块校核了各阶段构件的承载力，从而保障各施工阶段的安全与结构稳定。
| 位置 | 中国 |
中国某钢结构厂房
该钢结构厂房项目采用大跨度梁、钢框架柱、屋面支撑及墙面维护系统。在30米长钢梁的安装过程中，采用了模块化起重机吊装方案。结构的建模与设计计算通过 RFEM 6 完成，该软件能够对结构模型进行校核，并确保在各个施工阶段结构的稳定性与安全性。
项目说明

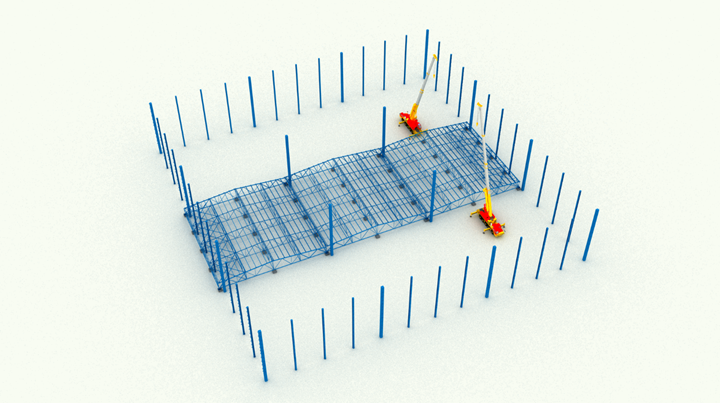

屋顶结构临时搁置在地面的施工阶段动画

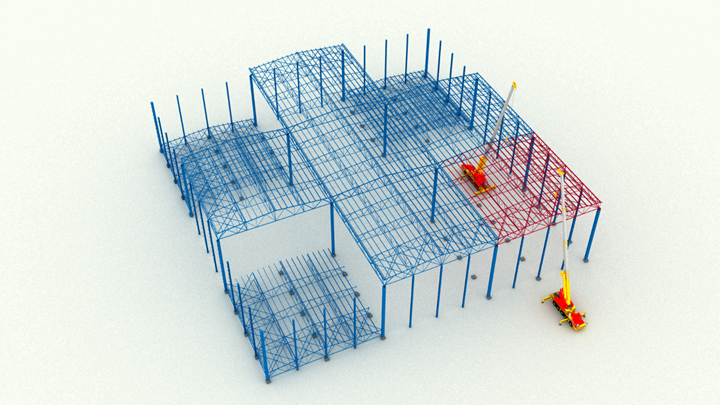

安装屋面板的施工阶段动画

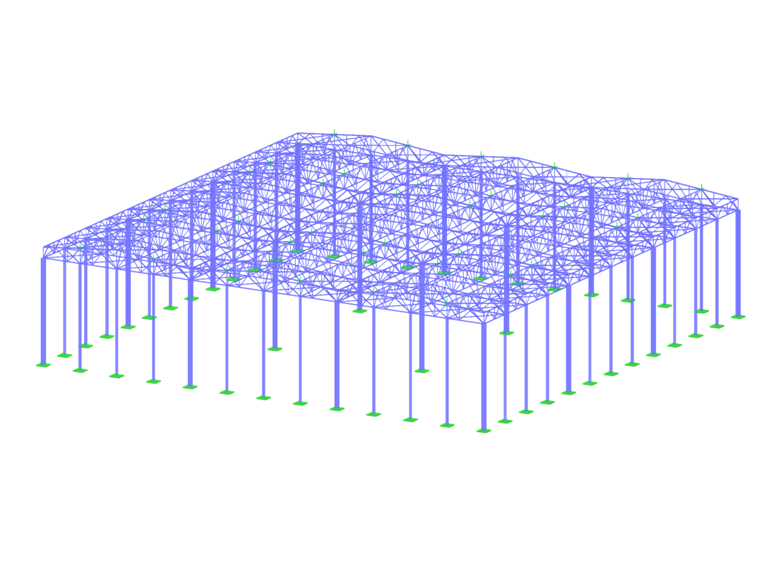

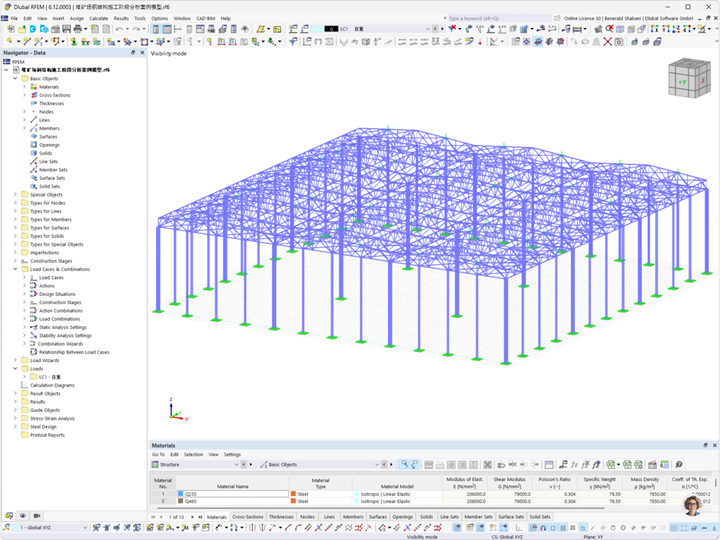

RFEM 中带桁架梁的钢结构厂房

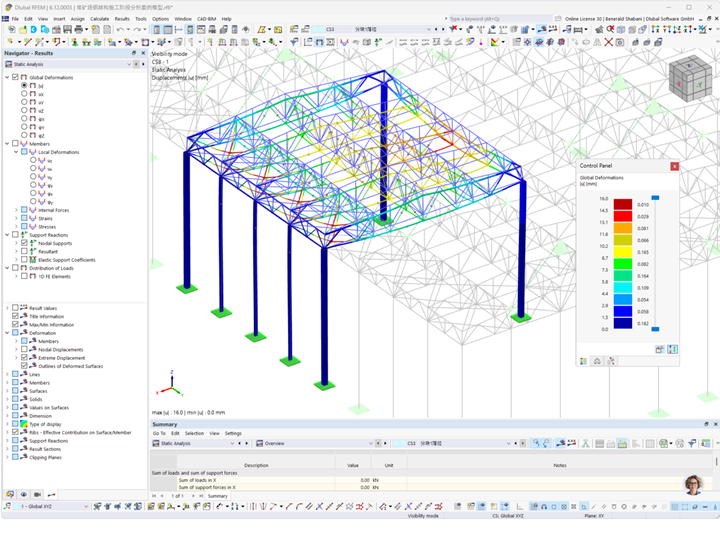

RFEM 中某阶段钢结构厂房的变形图
模型数据
节点数目：
1504
线的数目
3553
杆件数目：
3553
面的数目：
0
实体数目
0
荷载工况数目
1
荷载组合数目
2
结果组合数目
0
总重量
363,431 t
翘曲区域尺寸
90.000 x 29.772 x 90.000 m
