Ocelová hala s příhradovými vazníky, Čína

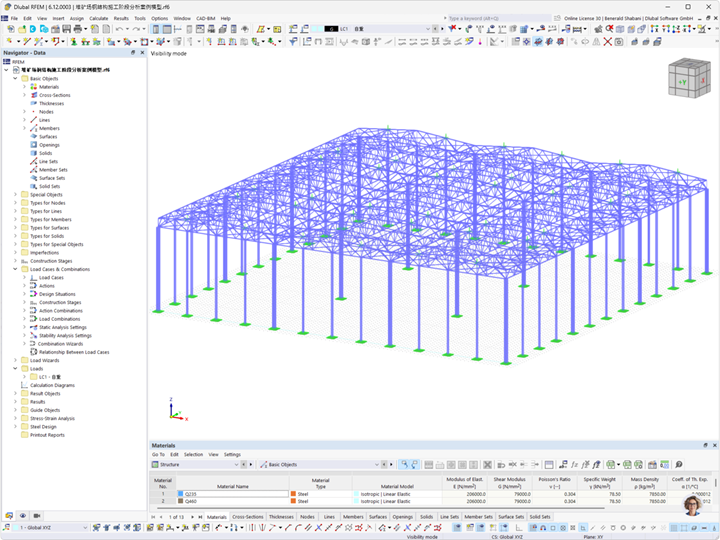

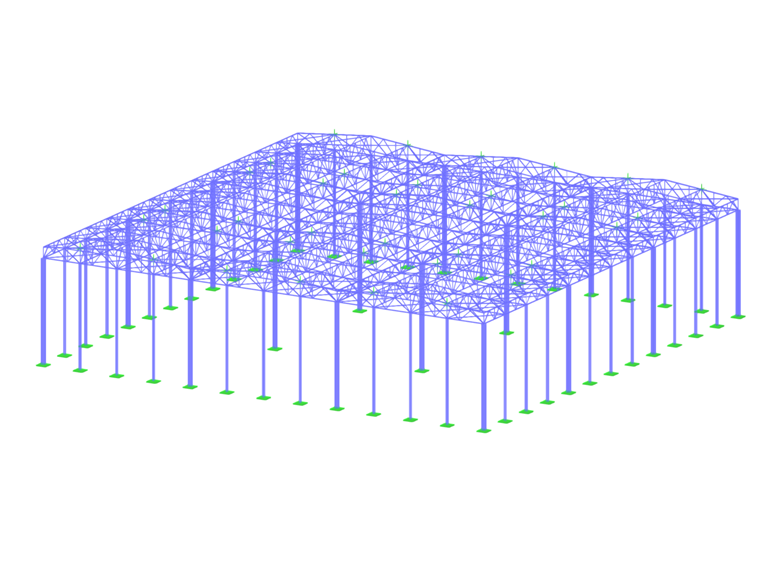

Projekt představuje ocelovou konstrukci s velkorozponovými nosníky, rámovými ocelovými sloupy, střešními výztuhami a stěnovým opláštěním. Při montáži 30 metrů dlouhých nosníků byly nasazeny jeřáby pro zdvih modulů. Modelování a posouzení byly provedeny v programu RFEM 6, který umožnil ověřit model a stabilitu konstrukce v každé fázi výstavby.

Vzhledem k použití mnoha nosníků o rozpětí až 30 metrů mělo klíčový význam zajištění stability během montáže. Z ekonomických i praktických důvodů byla zvolena montáž celých konstrukčních dílců s využitím jeřábů pro zdvih modulů. RFEM 6 sloužil k ověření modelu konstrukce a zajištění pohodlného a nákladově efektivního procesu výstavby.

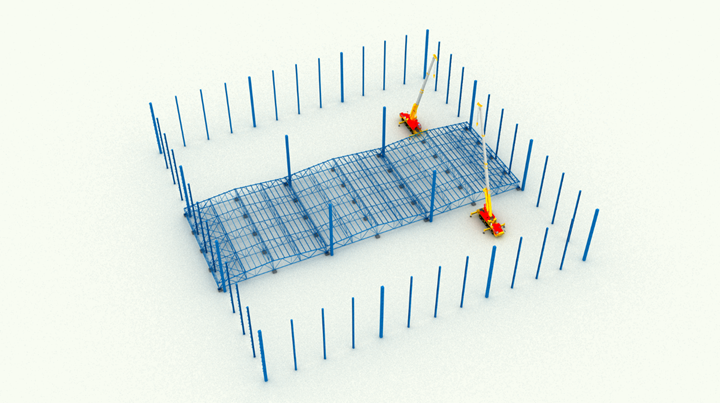

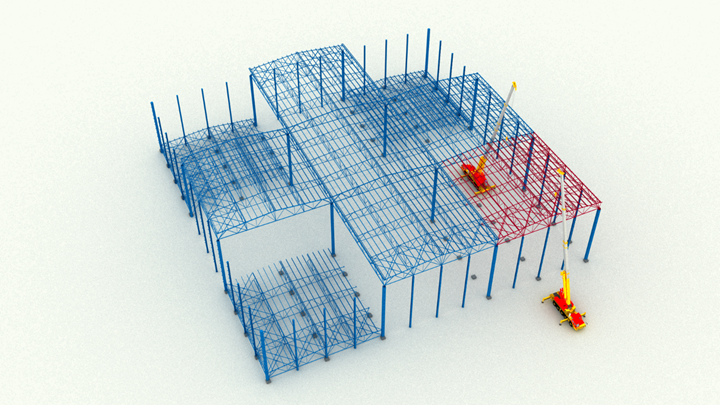

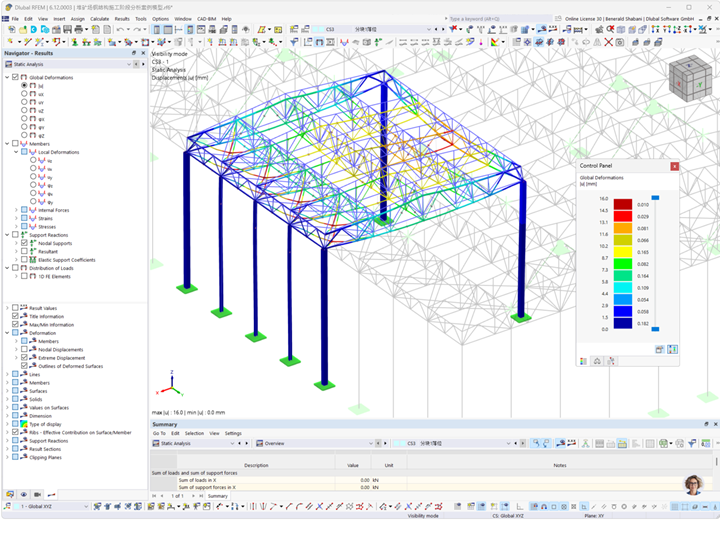

Statici definovali v addonu Fáze výstavby každou stavební fázi pro zajištění bezpečnosti v průběhu celého stavebního procesu. Dále použili také addon Posouzení ocelových konstrukcí pro vyhodnocení únosnosti ocelových konstrukčních prvků a zajištění stability v každé fázi.

Místo Čína


Specifikace projektu

Údaje o modelu

Počet uzlů 1504
Počet linií 3553
Počet prutů 3553
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 2
Počet kombinací výsledků 0
Celková hmotnost 363,431 t
Rozměry (metrické) 90,000 x 29,772 x 90,000 m
Rozměry (imperiální) 295.28 x 97.68 x 295.28 feet
