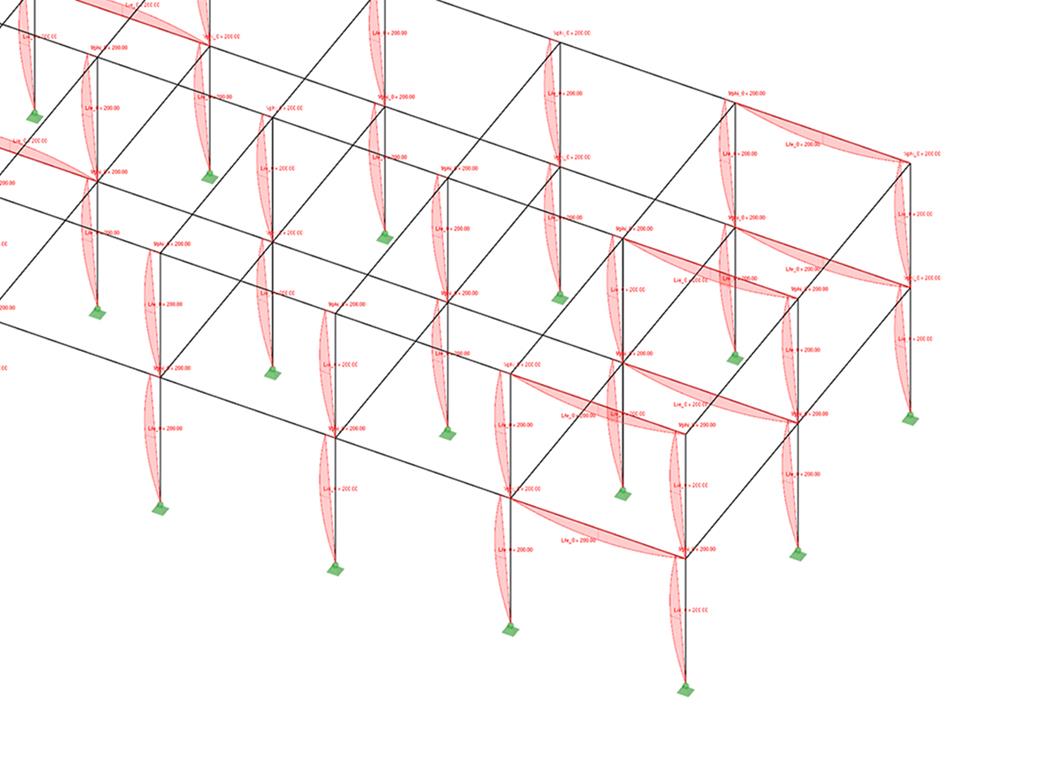

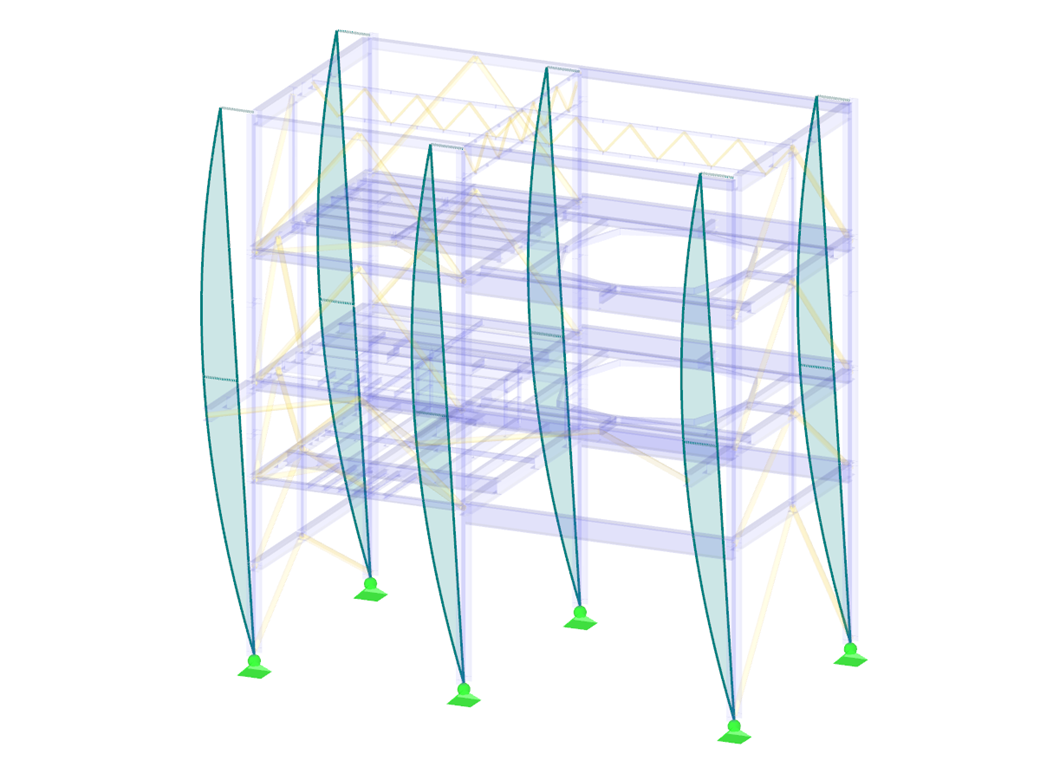

为非线性计算生成预变形的初始结构和等效缺陷
总数： 5
Dlubal_KohlA.png?mw=1024&hash=767263a84a26016fc7f8643ec044841b611c4264)
Dlubal_KohlA.png?mw=1024&hash=767263a84a26016fc7f8643ec044841b611c4264)
Dlubal_KohlA.png?mw=1024&hash=767263a84a26016fc7f8643ec044841b611c4264)
RF-IMP/RSIMP | 产品特性
- 生成RFEM中预变形的有限元网格
- 生成杆件缺陷的等效荷载，并考虑：
- 折减系数 au 和 am （欧洲规范）
- 按照屈曲曲线的预弯曲设置数值
- 节点位移产生的模型变形
- 生成下列情况的缺陷：
- 荷载工况的变形
- RF-STABILITY/RSBUCK 的屈曲曲线
- 杆件和多杆件（例如由多个杆件组成的柱子）的等效缺陷

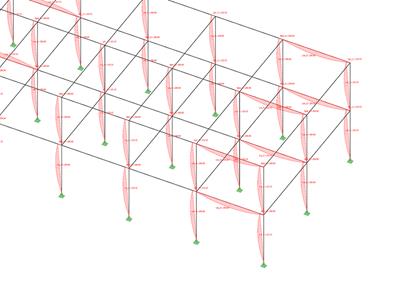

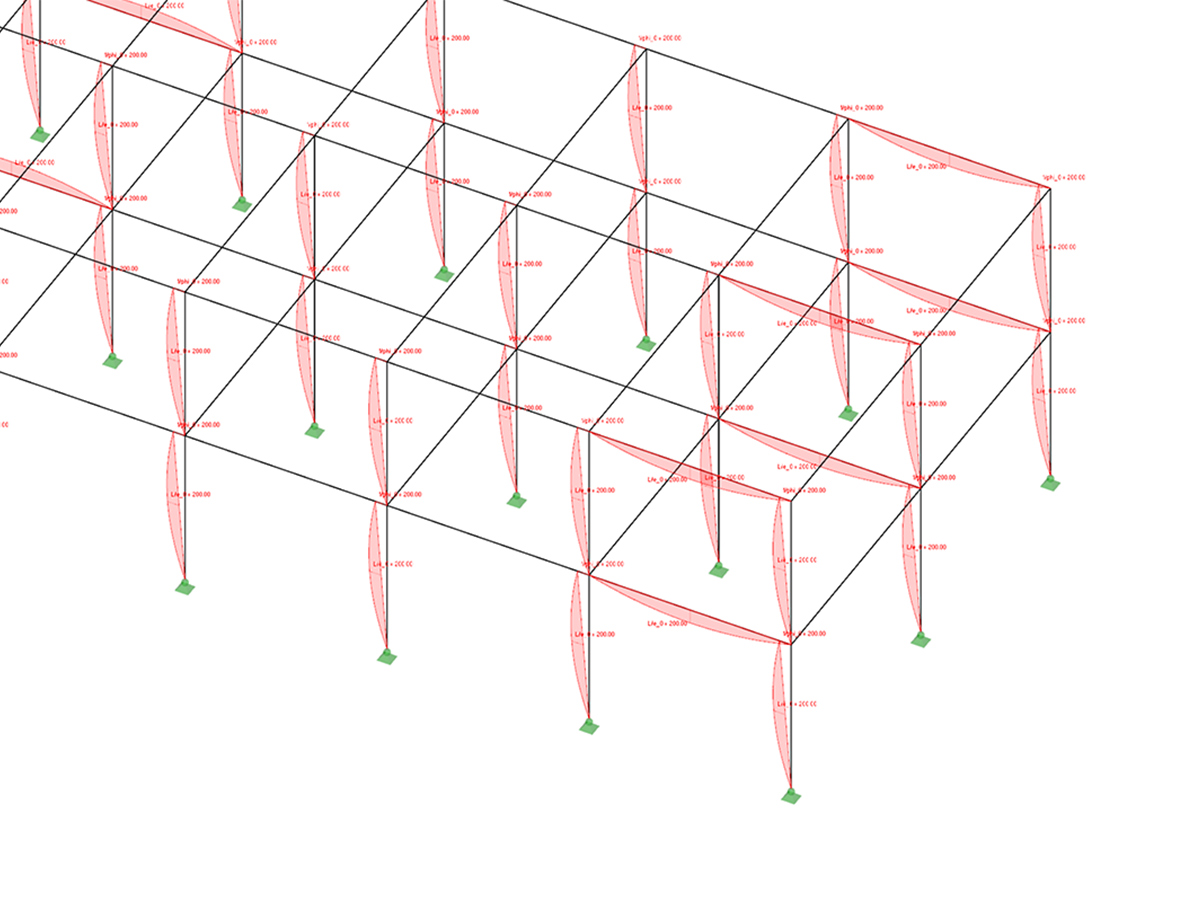

- 可视化显示生成的缺陷曲线
RF-IMP/RSIMP | 输入
该附加模块可以评估荷载工况的预变形，以及稳定性或动力分析的模态。 基于这个初始变形，可以对结构进行预变形，或者创建一个具有等效杆件缺陷的荷载工况。

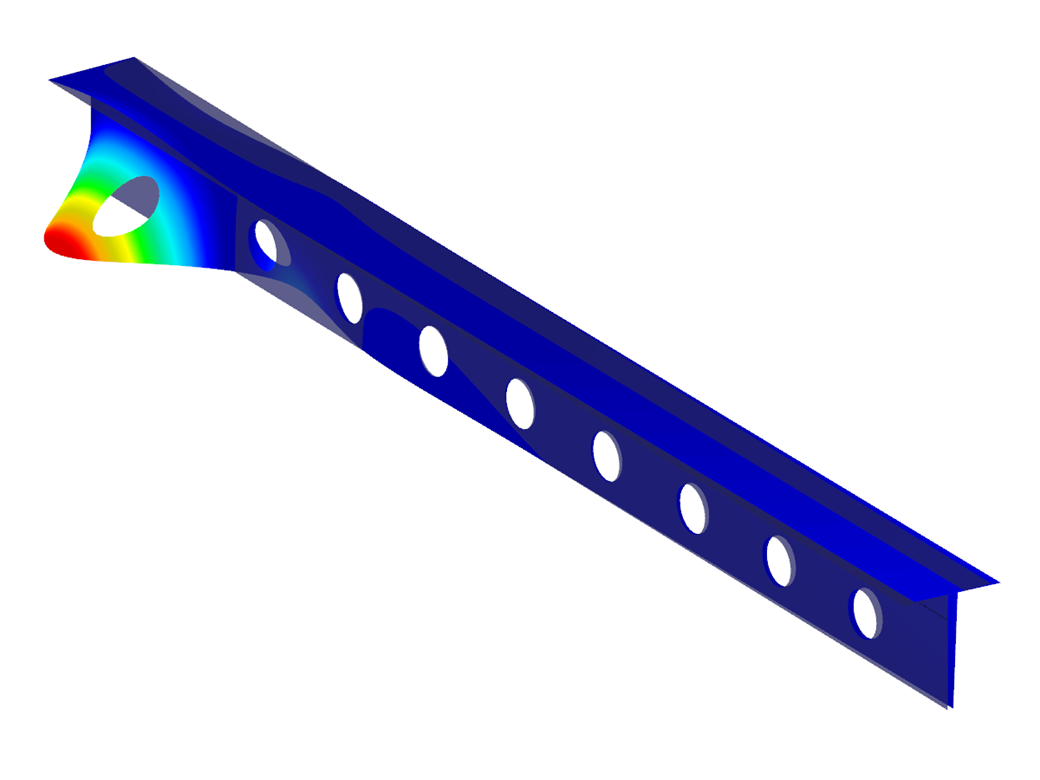

特别是对于由面实体单元(RFEM) 以及杆件组成的结构模型特别有用。 只需指定变形要缩放到的最大值。 所有有限元节点或模型节点都将根据初始变形进行缩放。

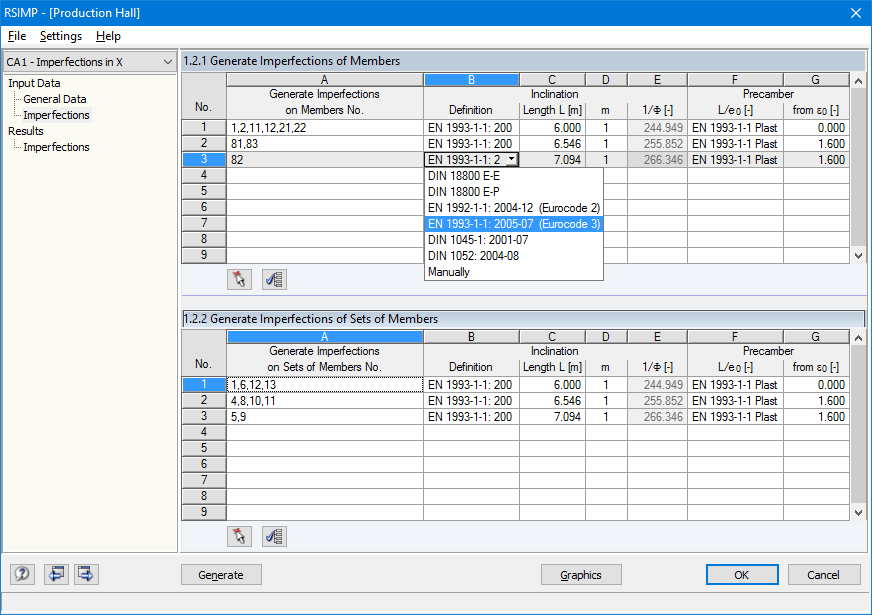

等效缺陷对于计算梁结构特别有用。 在附加窗口中您可以定义杆件和多杆件的倾斜和初弯曲。 可以自动、按照规范自动生成或手动定义。 有以下规范可供选择：
-
EN 1992:2004
-
EN 1993:2005
-
DIN 18800:1990-11
-
DIN 1045-1:2001-07
-
DIN 1052:2004-08
只适用于相关杆件的初始变形产生的缺陷。 此外，还需要考虑折减系数。 这样可以有效地设置缺陷。
RF-IMP/RSIMP | 版本
在 RFEM 中生成预变形的有限元网格时，每个节点的位移数据会在后台保存。 这可以用于在 RFEM 中计算荷载组合。 为了便于检查生成的数据，预变形会以表格和图形的形式显示。
如果模型的节点是平移的，则在生成后节点坐标会被直接修改。 当生成等效缺陷时，该模块将创建一个包括杆件缺陷在内的荷载工况。 为了便于数据检查，在结果表中会以图形方式显示生成的缺陷。

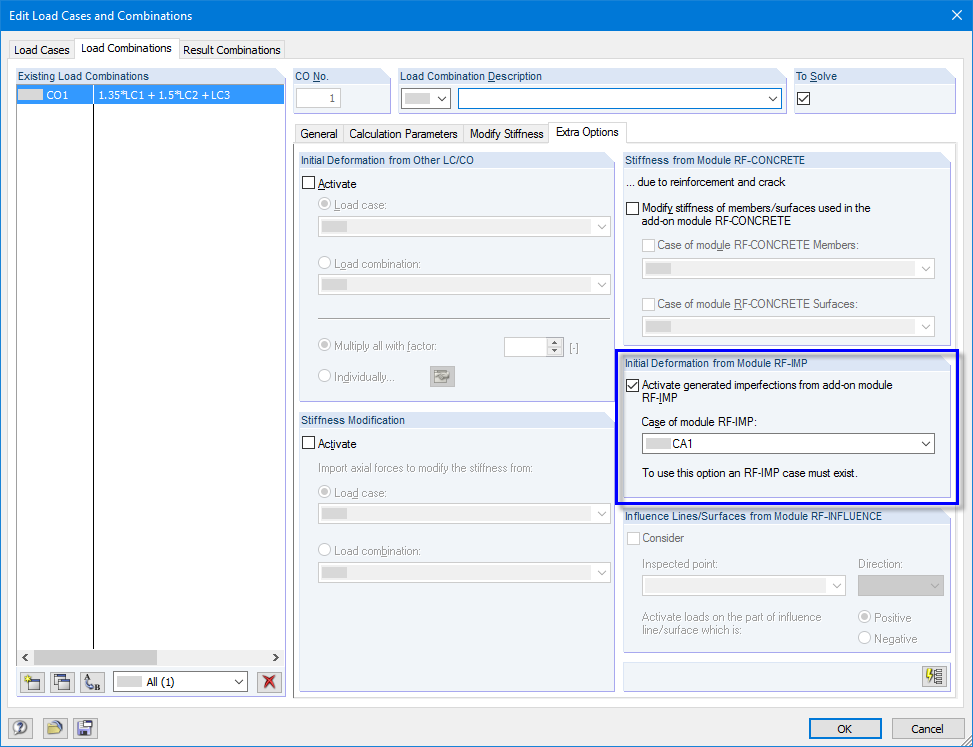

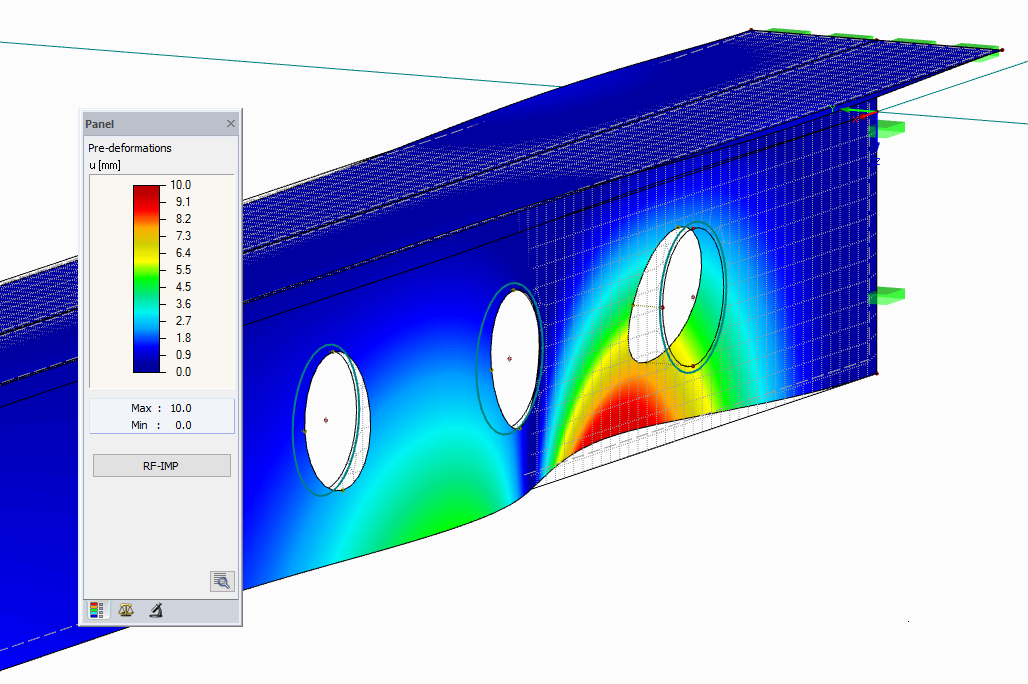

RF-IMP/RSIMP | 使用 RFEM 中预变形的有限元网格
在荷载组合中可以使用以前创建的预变形的有限元网格。 为此在荷载组合的计算参数中选择相应的 RF-IMP 工况。 然后，对缺陷结构进行了内力计算。

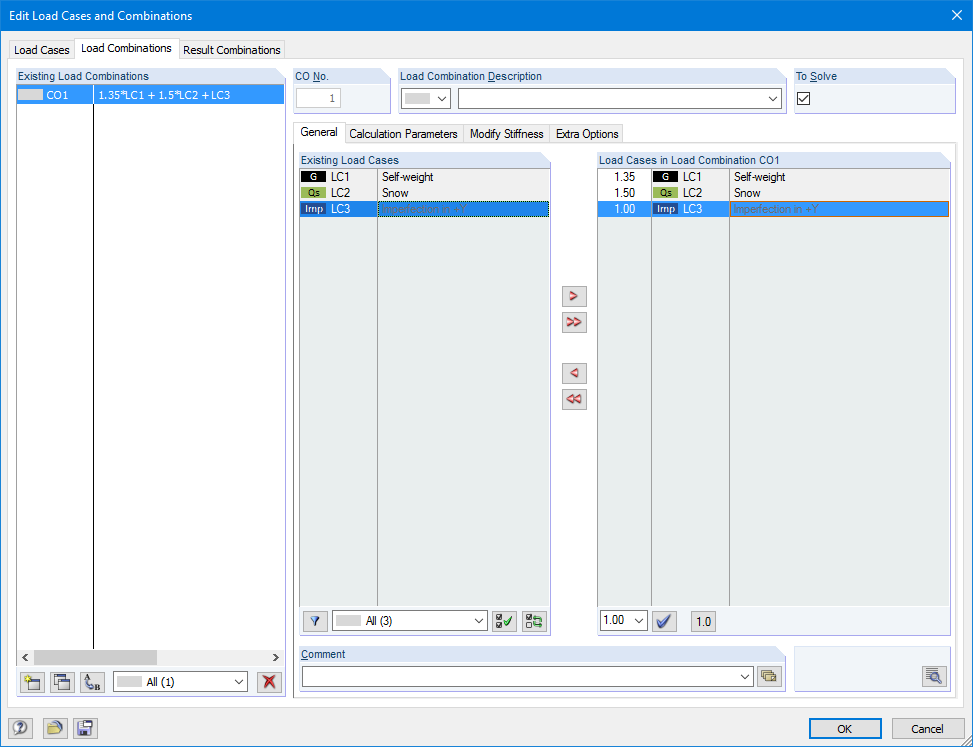

RF-IMP/RSIMP | 使用等效缺陷
这种生成类型创建的荷载工况包含缺陷， 您可以手动修改荷载工况。
在荷载组合中，该荷载工况可以与'正常'的荷载工况进行组合。
