RFEM 5 附加模块
RF-STEEL IS

附加模块 RF-STEEL IS 是为按照印度规范进行钢杆件设计而开发的。 Es ermöglicht Ihnen die Bemessung von Stäben und Stabzügen für den Zustand der Tragfähigkeit und Gebrauchstauglichkeit.

Zu den Leistungsmerkmalen zählen die Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen, Stabilitätsnachweise für Biegeknicke und Biegedrillknicke, automatische Ermittlung der kritischen Knicklasten und des kritische Biegedrillknickmomente sowie Querschnittsoptimierung. 该模块还提供了大量可用的截面和全面的结果文档，以及灵活的过滤和排序选项。

按照 IS 800:2007 设计钢杆件（印度）

总数： 3

RF-/STEEL IS | 功能

拉、压、弯曲、剪切和组合内力的设计
钢结构轴心受压和扭曲屈曲稳定性验算
通过专用集成FEM程序（特征值计算），在通用荷载和支承条件下自动确定临界屈曲荷载和临界弯扭屈曲矩
为梁提供离散侧向支撑的可能性
自动截面分类（第1到第3类）
变形验算（适用性）
截面优化
可用截面种类繁多，如轧制I型截面、U型截面、矩形空心截面、角钢、双角钢（法兰对法兰布置）、T型截面，焊接截面：I型（对称和非对称于强轴）、U型（对称于强轴）、矩形空心截面、角钢、圆管、圆钢
清晰组织的结果表格
结果文档报告，包含引用的标准验证方程
多样的结果筛选和排序选项，包括按构件、截面、x位置或工况/组合/结果组合列出
构件长细比和关键内力的结果表
含重量和体积数据的材料清单
与RFEM/RSTAB的无缝集成
公制和英制单位

使用 RF-/STEEL IS 工作

按照规范 IS 800 的设计理念，在 RFEM/RSTAB 中输入材料、荷载和组合的数据。 RFEM/RSTAB 的材料库中已经包含了与 IS 800 相关的材料。

RFEM/RSTAB 会按照规范 IS 800 自动创建相应的荷载组合。但是，您也可以在 RFEM/RSTAB 中手动创建所有组合。附加模块 RF-/STEEL IS 需要用于设计杆件和多杆件、荷载工况、荷载组合和结果组合。

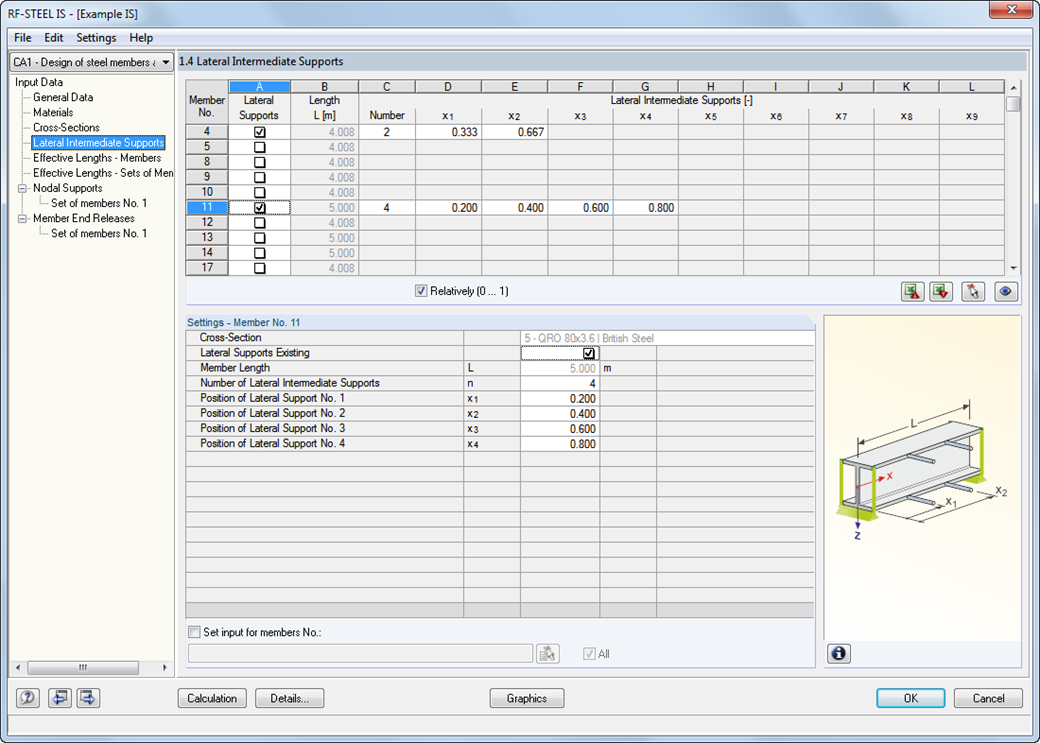

用户可以在随后的输入窗口中调整支座反力和支座的屈曲长度。对于连续杆件，可以对单个杆件的每个中间节点定义单独的支座条件和偏心。特殊的有限元工具可以确定稳定性分析所需的临界荷载和弯矩。

RF-/STEEL IS | 结果输出

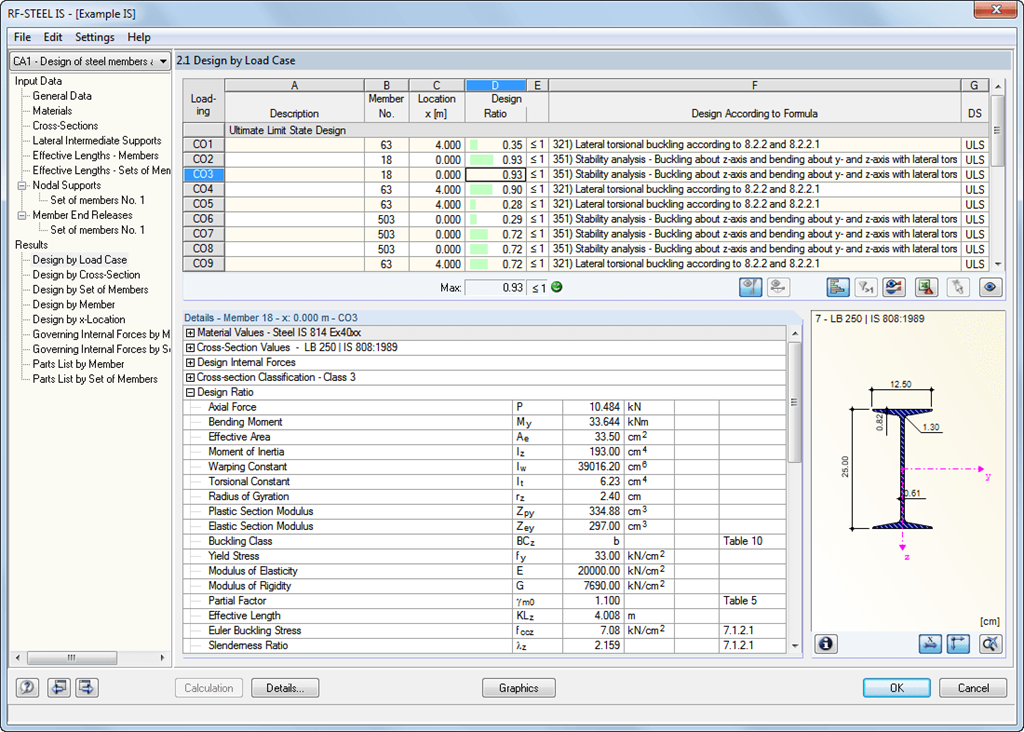

在第一个结果表中，获得每个设计荷载工况（荷载组合/结果组合）对应的最大利用率及相关验算。在后续结果表中，所有详细结果按主题在可展开的树状菜单中列出。可以在任意位置读取沿杆件的所有中间结果。因此，可以准确追踪模块如何进行各个验算。所有模块数据都是 RFEM/RSTAB 输出报告的一部分。可以专门选择报告的内容以及每个验算所需的输出深度。
