Moduł dodatkowy dla RFEM 5
RF-STEEL IS

• Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
• Analiza stateczności dla wyboczenia giętnego i zwichrzenia
• Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module

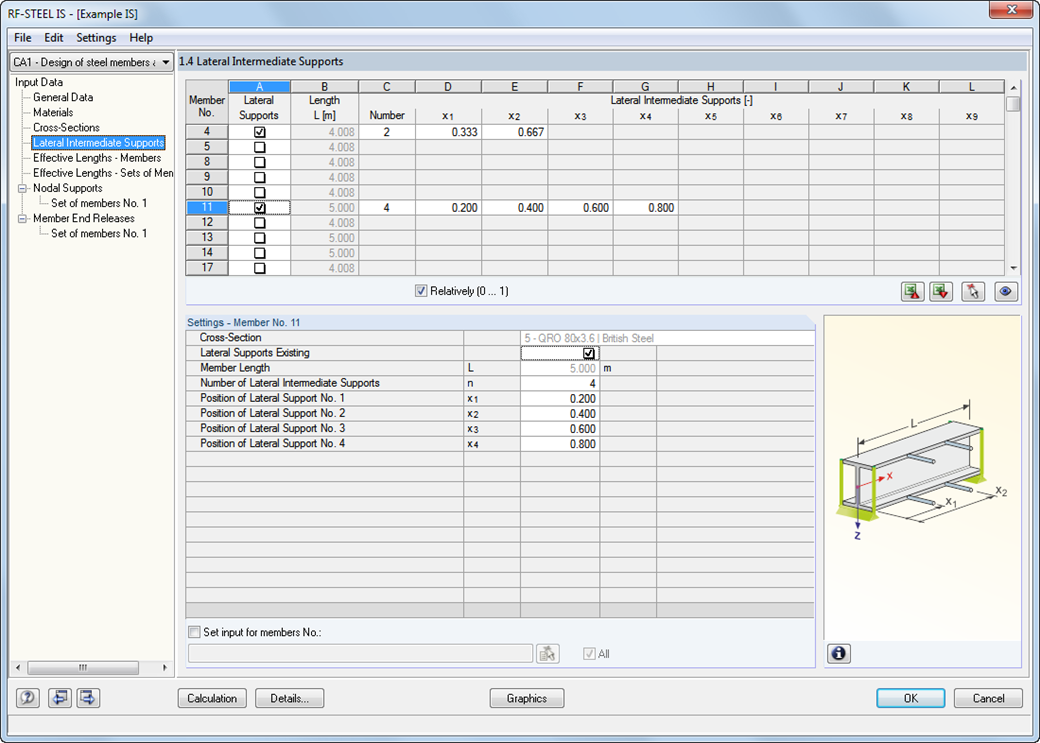

• Możliwość zastosowania oddzielnych podpór bocznych do belek
• Automatyczna klasyfikacja przekroju (klasa 1 do 3)
• Analiza deformacji (użytkowalność)
• Optymalizacja przekroju
• Dostępna jest szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, prostokątne profile zamknięte, kątowniki, podwójne kątowniki (ułożenie pasa na pasie), teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
• Przejrzyście ułożone tabele wyników
• Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
• Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
• Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
• Wykaz części z parametrami masy i masy
• Pełna integracja z programem RFEM/RSTAB
• Jednostki metryczne i anglosaskie

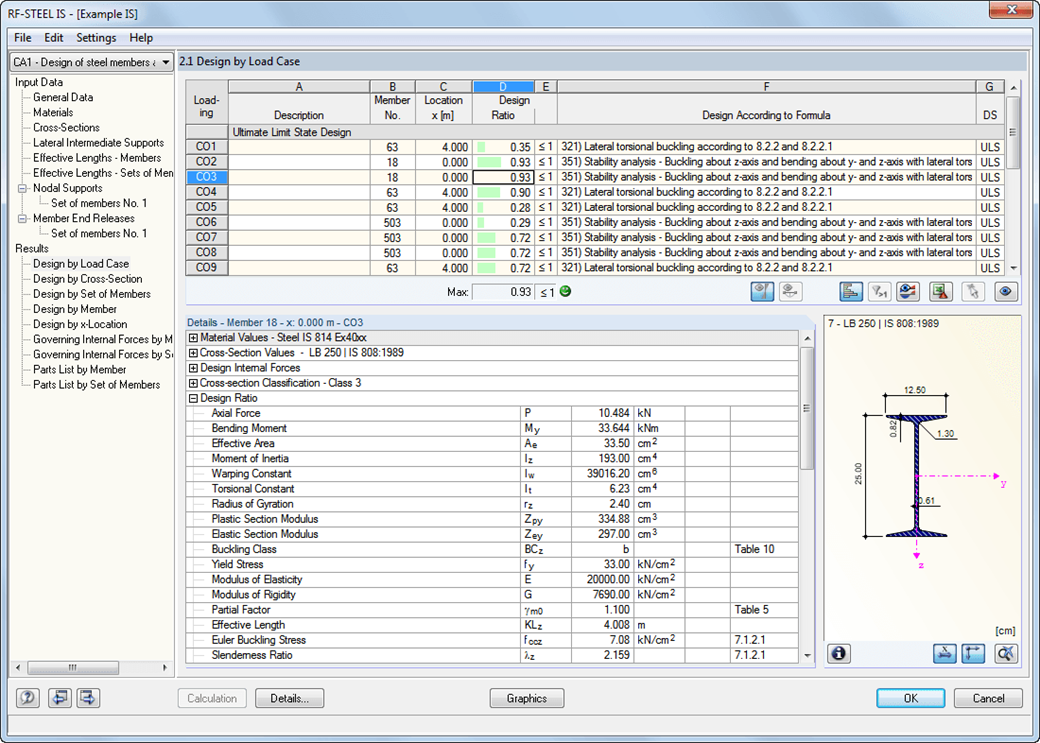

Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
