modulo aggiuntivo RFEM 5
RF-STEEL IS

• Progettazione per trazione, compressione, flessione, taglio e combinazione di forze interne
• Verifica di stabilità per instabilità flesso-torsionale e instabilità flessionale
• Determinazione automatica dei carichi critici di instabilità e del momento critico di instabilità flesso-torsionale tramite un programma FEM integrato speciale (risoluzione dei valori propri) per condizioni di carico e supporto generali

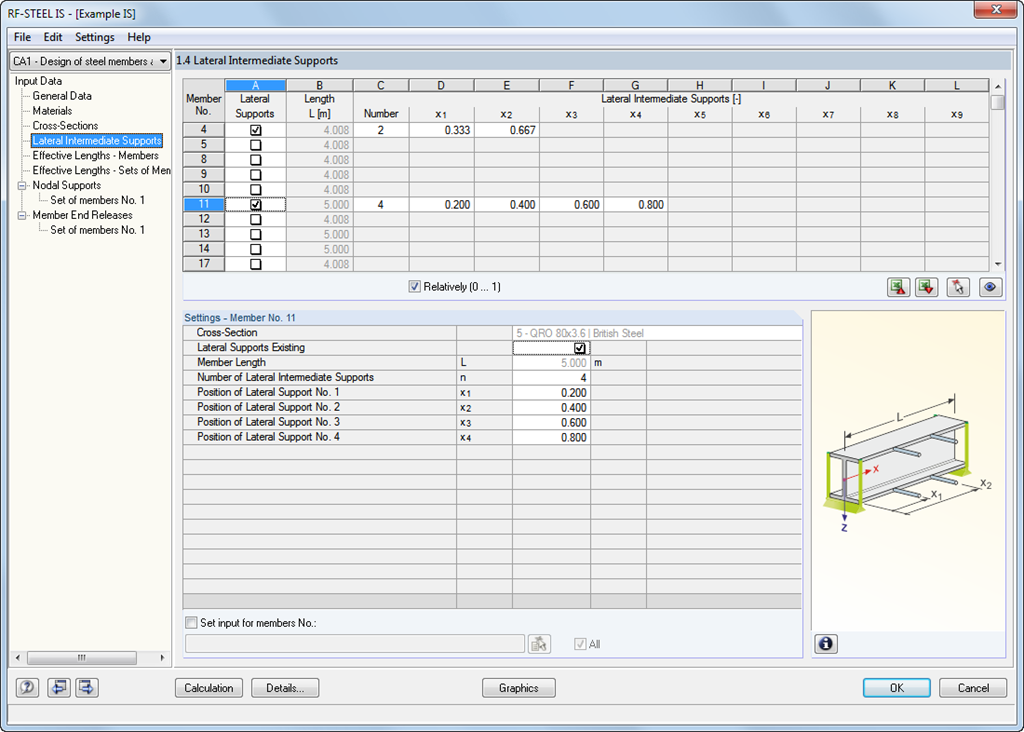

• Possibilità di supporto laterale discreto per travi
• Classificazione automatica delle sezioni trasversali (Classe 1 a 3)
• Verifica delle deformazioni (utilizzabilità)
• Ottimizzazione delle sezioni trasversali
• Ampia selezione di sezioni trasversali disponibili, come profili a I laminati, profili a U, profili cavi rettangolari, angolari, doppi angolari (disposizione flangia a flangia), profili a T. Profili saldati: forma a I (simmetrica e asimmetrica rispetto all'asse forte), profili a U (simmetrici rispetto all'asse forte), profili cavi rettangolari, angolari, tubi rotondi, barre tonde
• Tabelle dei risultati chiaramente strutturate
• Documentazione dei risultati completa con riferimenti alle equazioni di verifica utilizzate dalla norma
• Varie opzioni di filtro e ordinamento per i risultati, inclusa l'elencazione per asta, sezione trasversale, punti x o per casi di carico / combinazioni di carico / combinazioni di risultati
• Tabella dei risultati per snellezze delle aste e forze interne critiche
• Elenco dei materiali con indicazioni di peso e volume
• Integrazione senza soluzione di continuità in RFEM/RSTAB
• Unità metriche e imperiali

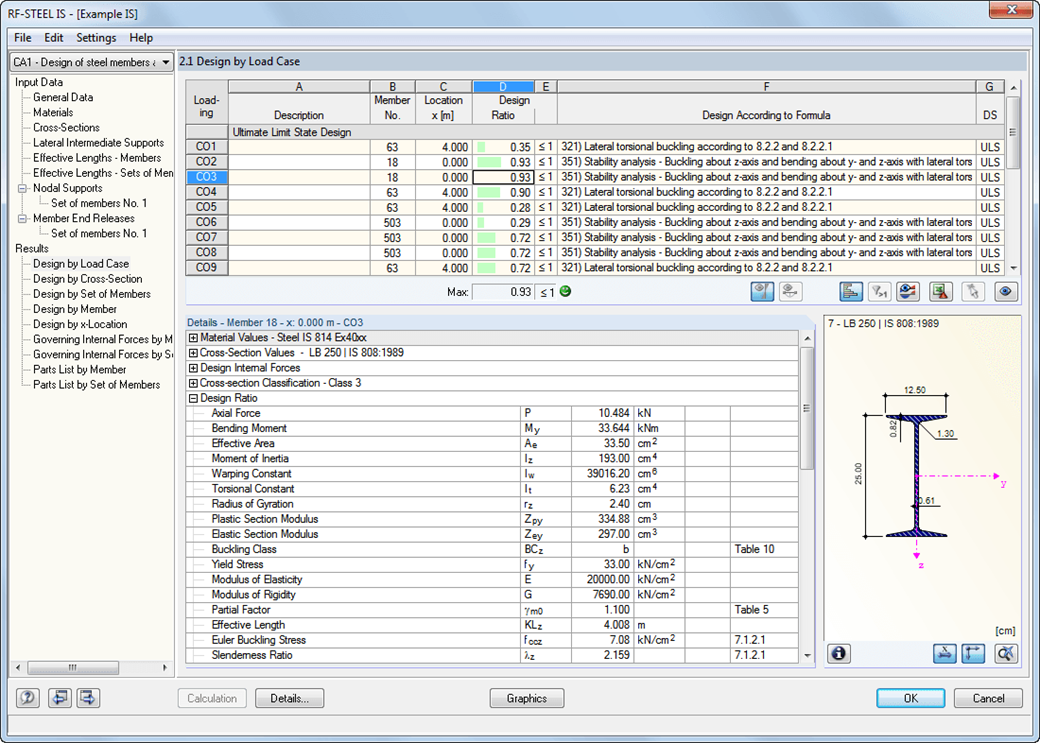

Nella prima tabella dei risultati, si ottiene il grado di sfruttamento massimo con la relativa verifica per ogni caso di carico calcolato (combinazione di carico / combinazione di risultati).

Nelle altre tabelle dei risultati, tutti i risultati dettagliati sono elencati tematicamente in menu ad albero espandibili. Tutti i risultati intermedi lungo le aste possono essere letti in qualsiasi punto. In questo modo, è possibile comprendere esattamente come il modulo esegue le singole verifiche.

Tutti i dati del modulo sono parte del protocollo di stampa di RFEM/RSTAB. Il contenuto del protocollo e la profondità desiderata dell'emissione per le singole verifiche possono essere selezionati in modo mirato.
