RX-TIMBER Frame

RX-TIMBER Frame 可以按照欧洲规范 EN 1995-1-1 (EC 5) 对三铰框架进行承载能力极限状态和正常使用极限状态验算，以及防火设计。
Optional können Sie die Nachweise auch gemäß DIN 1052:2008-12 führen. 此外，还可以根据规范 EN 1995-1-2 或 DIN 4102 第 22 部分进行抗火设计。

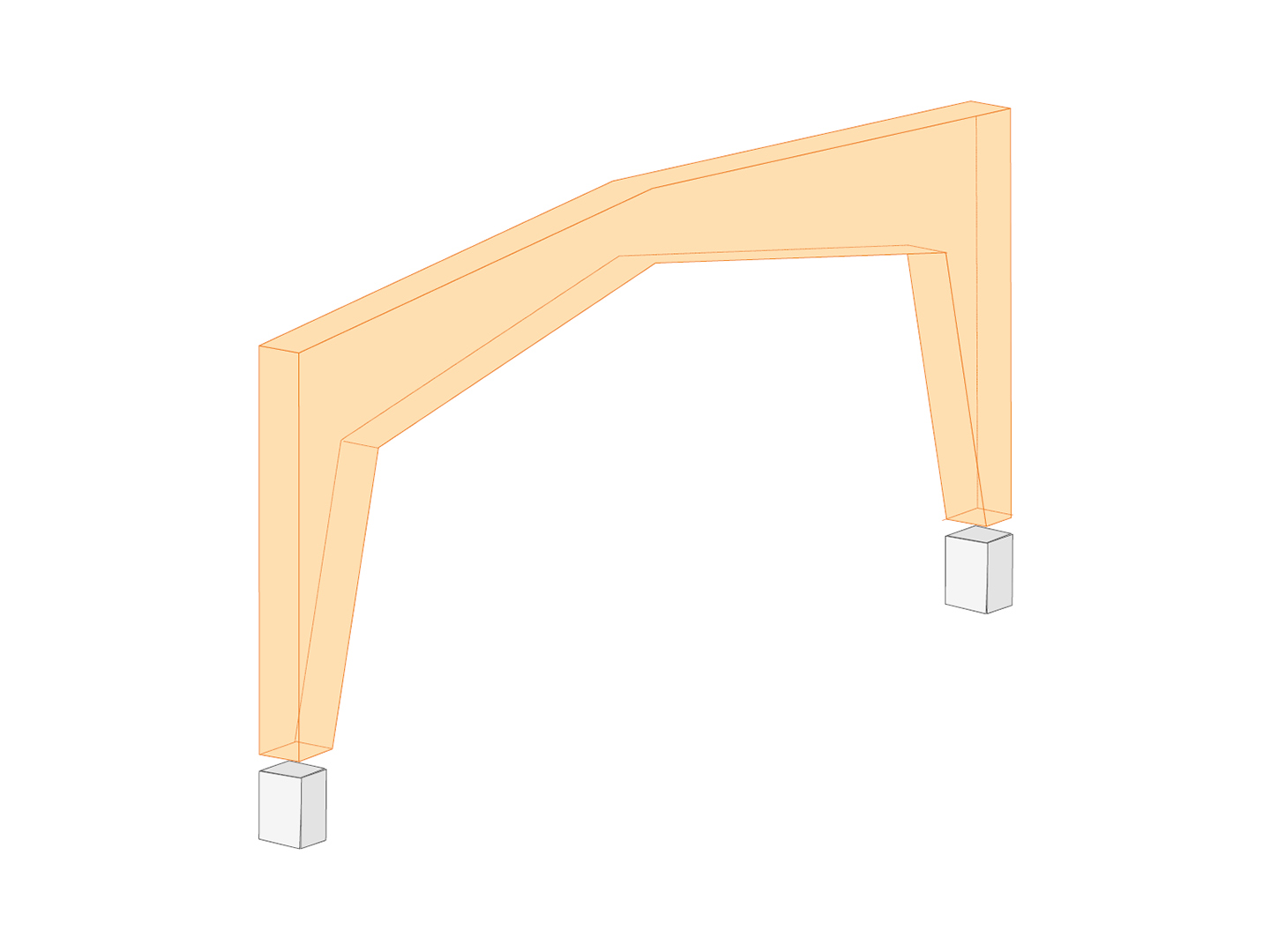

三铰节点指接门式框架设计

总数： 4

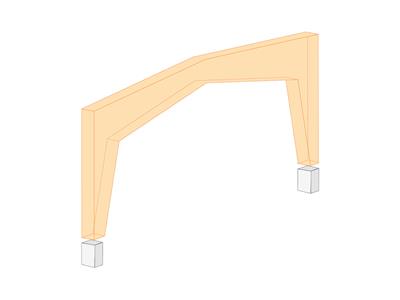

Eigenständiges Programm RX-HOLZ Rahmen | 三铰节点指接框架

RX-TIMBER Frame | 产品特性

下列几何类型的设计：
- 对称/不对称
- 半桁架
- 柱子内部/外部倾斜
- 中间件带/不带
可以将层板方向定义为平行于内边缘或外边缘
对于按照欧洲规范 EC 5 (EN 1995) 设计，有以下国家附录可供使用：
- DIN EN 1995-1-1/NA:2013-08（德国）
- NBN EN 1995-1-1/ANB:2012-07（比利时）
- DK EN 1995-1-1/NA:2011-12（丹麦）
- SFS EN 1995-1-1/NA:2007-11（芬兰）
- NF EN 1995-1-1/NA:2010-05（法国）
- UNI EN 1995-1-1/NA:2010-09（意大利）
- NEN-EN 1995-1-1/NB:2007-11（荷兰）
- ÖNORM B 1995-1-1:2015-06（奥地利）
- PN EN 1995-1-1/NA:2010-09（波兰）
- SS EN 1995-1-1（瑞典）
- STN EN 1995-1-1/NA:2008-12（斯洛伐克）
- SIST EN 1995-1-1/A101:2006-03（斯洛文尼亚）
- CSN EN 1995-1-1:2007-09（捷克）
- BS EN 1995-1-1/NA:2009-10（英国）
带有说明性图形的简单几何输入
自动生成风荷载和雪荷载
自动创建承载能力极限状态和正常使用极限状态以及抗火验算所需的组合
可以定义荷载工况和应用荷载
大量的材料库满足这两种规范
可以选择通过其他材料扩展材料库
庞大的永久荷载库
为使用等级分配框架结构并指定使用等级

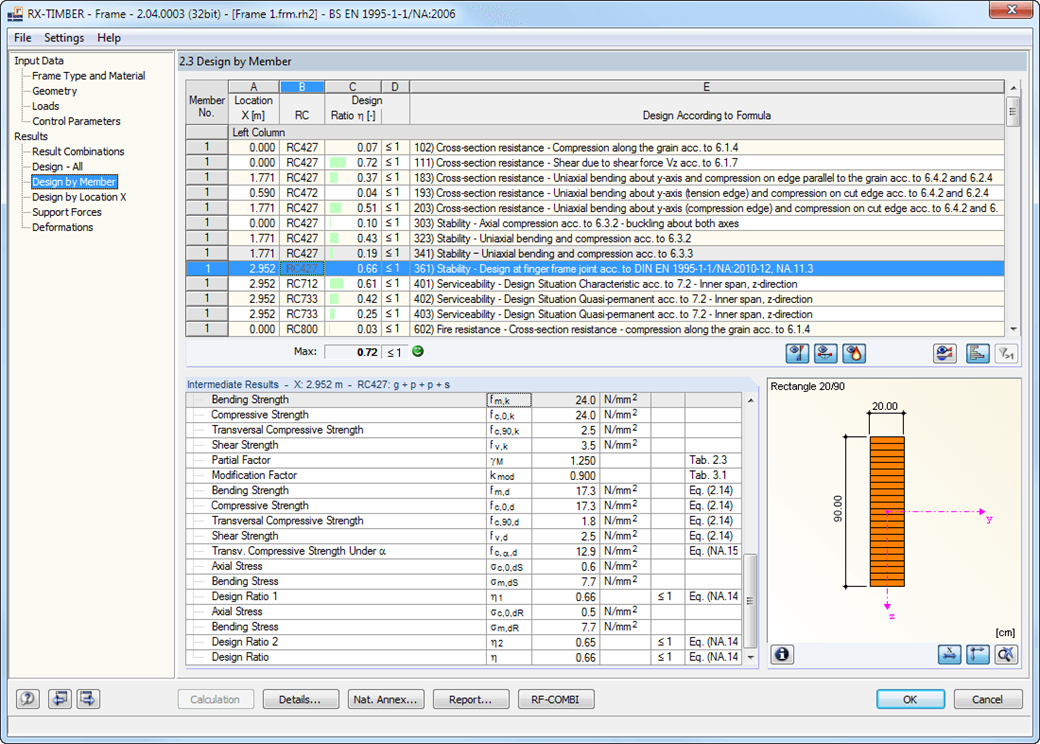

计算利用率、支座反力和变形
表示设计成功或失败的信息图标
结果表中的颜色参考尺度
数据直接导出到 MS Excel
在 CAD 中创建生产文件的 DXF 接口
程序语言：英语、德语、捷克语、意大利语、西班牙语、法语、葡萄牙语、波兰语、中文、荷兰语和俄语
可验证的计算书，包括所有必要的设计计算。打印报告有多种输出语言；德语、法语、意大利语、西班牙语、俄语、捷克语、波兰语、葡萄牙语、中文和荷兰语。

RX-TIMBER Frame | 输入

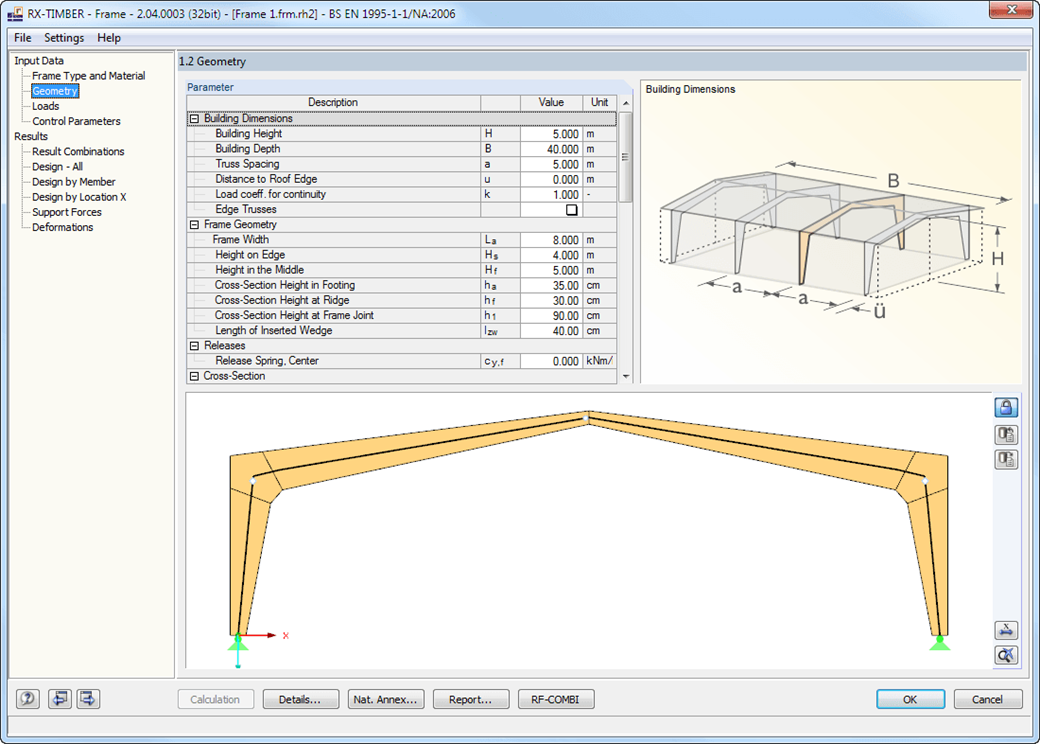

有多种用于杆件建模的选项。图形表示便于几何输入。更改会被自动更新。基本尺寸和几何尺寸都输入在表格中。在输入过程中，程序会根据规范检查创建梁的条件。最重要的几何参数会被更新并显示出来。

可以从材料库中选择材料的木材等级。在这里您可以找到 EN 1995-1-1 中规定的层板胶合木、阔叶木、杨木和针叶木的所有材料等级。此外，还可以扩展数据库，由用户自定义材料属性来生成强度等级。永久荷载（例如屋盖结构）也可以使用庞大的且可扩展的材料库进行输入。

RX-TIMBER Purlin 模块中集成的生成器可以方便地生成各种风荷载和雪荷载。点击信息按钮，可以显示该国家的风荷载分区和雪分区分区图。可以通过双击鼠标选择相应的区域。荷载工况可以通过图形方式进行检查。但是，用户也可以手动输入荷载设置。程序会根据生成的荷载在后台自动创建承载能力极限状态和正常使用极限状态组合以及抗火设计组合。对生成的组合可以根据自己的需要进行考虑或调整。
