RX-TIMBER Frame | 输入

附加模块 RX-TIMBER Frame 中可以在计算之前预先定义下列设置：

• 承载能力极限状态计算、正常使用极限状态验算和抗火验算 选择需要进行的验算
• 设置是否显示支座反力和变形等计算结果
• 调整建议的最大挠度限值
• 按照简化计算方法设置抗火验算时的计算参数
• 增加平端弯曲应变的抗弯刚度

不同的设计案例允许对特定的作用进行灵活的分析，以及单独的稳定性分析。 需要进行的各种验算形式可以在控制参数对话框中进行设置和定义。

计算完成后，计算的结果（包括所需的中间值）会显示在结果表格中，该表格中按照不同的准则进行了分类整理。 因为程序会显示详细的中间结果，所以确保了所有设计的透明度。 可以在单独的图形窗口中显示梁的每个 x 位置的内力分布。 在这里不仅可以显示变形，还可以显示各个内力。

计算书中的计算结果、计算详细信息和选定的结果图都可以添加到打印报告中， 打印报告中可以包含图形、描述、绘图等。 此外，还可以选择将哪些计算数据包含在打印报告中。

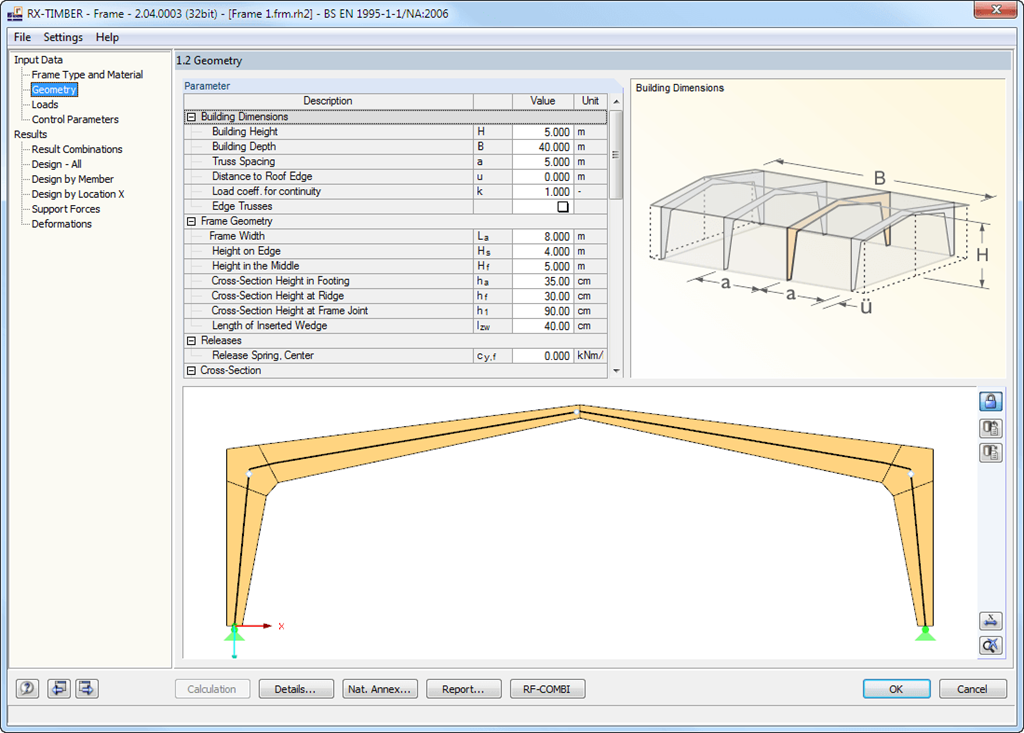

有多种用于杆件建模的选项。 图形表示便于几何输入。 更改会被自动更新。 基本尺寸和几何尺寸都输入在表格中。 在输入过程中，程序会根据规范检查创建梁的条件。 最重要的几何参数会被更新并显示出来。

可以从材料库中选择材料的木材等级。 在这里您可以找到 EN 1995-1-1 中规定的层板胶合木、阔叶木、杨木和针叶木的所有材料等级。 此外，还可以扩展数据库，由用户自定义材料属性来生成强度等级。 永久荷载（例如屋盖结构）也可以使用庞大的且可扩展的材料库进行输入。

RX-TIMBER Purlin 模块中集成的生成器可以方便地生成各种风荷载和雪荷载。 点击信息按钮，可以显示该国家的风荷载分区和雪分区分区图。 可以通过双击鼠标选择相应的区域。 荷载工况可以通过图形方式进行检查。 但是，用户也可以手动输入荷载设置。 程序会根据生成的荷载在后台自动创建承载能力极限状态和正常使用极限状态组合以及抗火设计组合。 对生成的组合可以根据自己的需要进行考虑或调整。
