RX-TIMBER Frame

RX-TIMBER Frame przeprowadza obliczenia stanu granicznego nośności i użytkowalności oraz odporności ogniowej ram trójprzegubowych zgodnie z EN 1995-1-1 (EC 5).
Optional können Sie die Nachweise auch gemäß DIN 1052:2008-12 führen. Ponadto możliwe jest przeprowadzenie obliczeń odporności ogniowej zgodnie z normą EN 1995-1-2 lub DIN 4102 część 22.

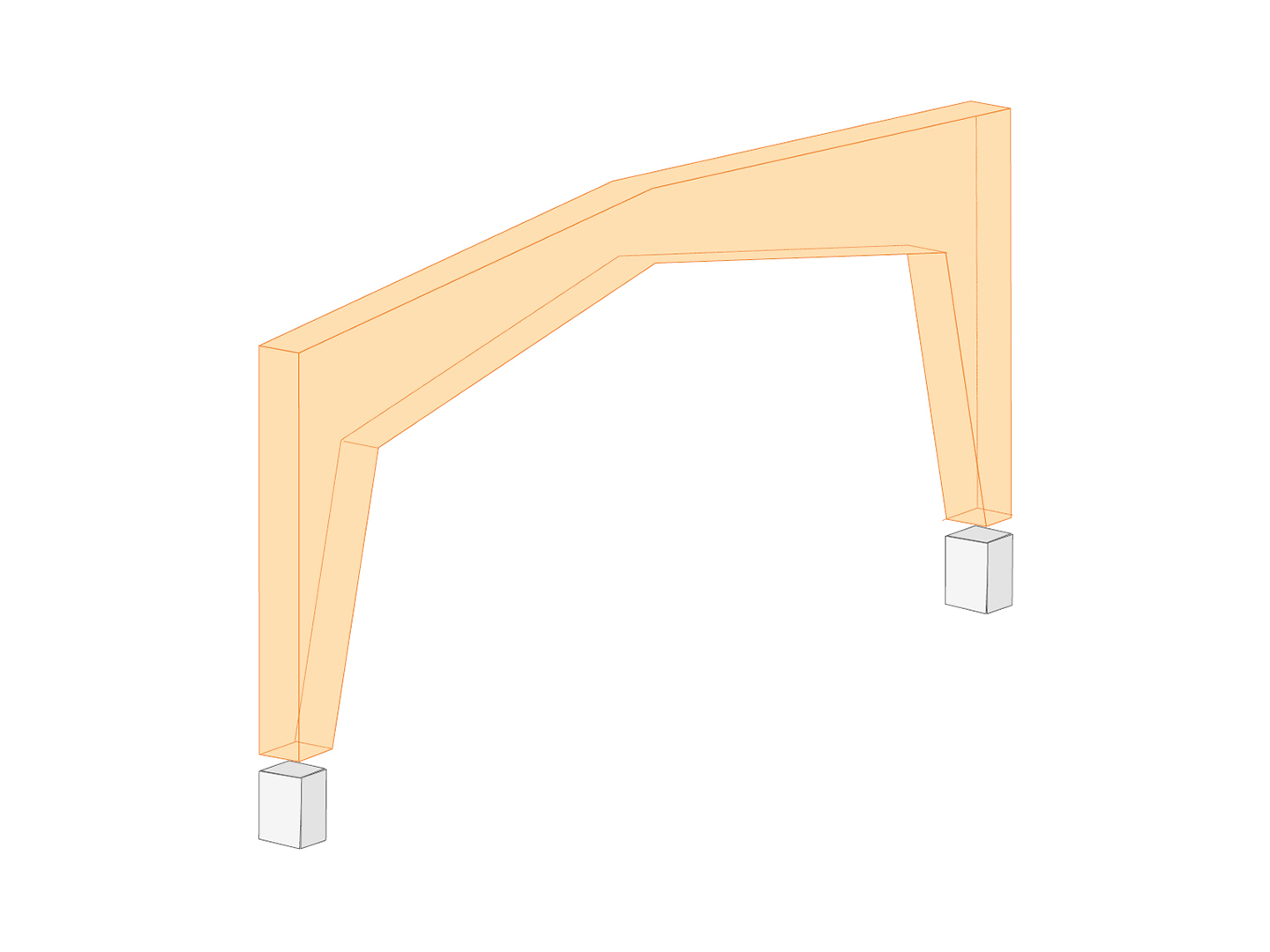

Wymiarowanie ram trójprzegubowych z połączeniami na mikrowczepy

Ogółem: 4

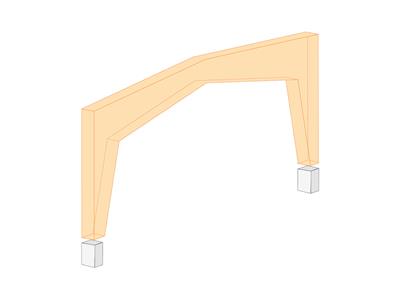

Eigenständiges Programm RX-HOLZ Rahmen | Ramy trójprzegubowe z połączeniami na mikrowczepy

RX-TIMBER Frame | Funkcje

Obliczenia następujących typów geometrii:
- Symetryczny/niesymetryczny
- Połowa ramy
- Nachylenie słupa wewnątrz/na zewnątrz
- Element pośredni z/bez
Kierunek ułożenia warstw można zdefiniować jako równoległy do wewnętrznej lub zewnętrznej krawędzi
Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
- DIN EN 1995-1-1/NA:2013-08 (Niemcy)
- NBN EN 1995-1-1/ANB:2012-07 (Belgia)
- DK EN 1995-1-1/NA:2011-12 (Dania)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francja)
- UNI EN 1995-1-1/NA:2010-09 (Włochy)
- NEN EN 1995-1-1/NB:2007-11 (Holandia)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polska)
- SS EN 1995-1-1 (Szwecja)
- STN EN 1995-1-1/NA:2008-12 (Słowacja)
- SIST EN 1995-1-1/A101:2006-03 (Słowenia)
- CSN EN 1995-1-1:2007-09 (Republika Czeska)
- BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
Proste wprowadzanie geometrii dzięki grafice
Automatyczne generowanie obciążeń wiatrem i śniegiem
Automatyczne tworzenie wymaganych kombinacji dla stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej
Możliwość definiowania przypadków obciążeń i aplikacji obciążeń
Obszerna biblioteka materiałów dla obu norm
Możliwość rozszerzenia biblioteki materiałów o kolejne materiały
Obszerna biblioteka obciążeń stałych
Przypisanie konstrukcji do klas użytkowania i określenie kategorii klas użytkowania
Określanie stopni wykorzystania, sił podporowych i odkształceń
Ikona informująca o pomyślnym lub nieudanym obliczeniu
Kolorowe skale odniesienia w tabelach wyników
Bezpośredni eksport danych do aplikacji MS Excel
Interfejs DXF do przygotowywania dokumentacji produkcyjnej w CAD
Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.

RX-TIMBER Frame | Wprowadzanie danych

Dostępne są różne opcje modelowania ramy. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie. Wymiary podstawowe oraz dane geometryczne wprowadzane są do tabel. Podczas wprowadzania sprawdzane są warunki wymagane do utworzenia belki (np. listwy tworzące krzywą) zgodnie ze zdefiniowaną normą. Najważniejsze parametry geometrii są aktualizowane i wyświetlane.

Z bazy danych można wybierać żądany typ drewna. Dostępne są wszystkie klasy materiałów dla drewna klejonego warstwowo, drewna liściastego, topoli i drewna iglastego określone w EN 1995-1-1. Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika. Obciążenia stałe (na przykład konstrukcja dachu) można również wprowadzać za pomocą obszernej biblioteki materiałów z możliwością rozszerzania.

Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Po kliknięciu przycisku informacyjnego wyświetlana jest mapa stref obciążenia wiatrem i śniegiem dla danego kraju. Odpowiednią strefę można wybrać poprzez dwukrotne kliknięcie. Przypadki obciążeń można sprawdzać graficznie. Specyfikacje obciążenia można jednak wprowadzić również ręcznie. Na podstawie wygenerowanych obciążeń program automatycznie tworzy kombinacje dla obliczeń stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej w tle. Wygenerowane kombinacje mogą być uwzględniane lub dostosowywane przez użytkownika.

RX-TIMBER Frame | obliczenia

W RX-TIMBER Frame dostępne są następujące ustawienia obliczeń:

Obliczanie SGN, SGU i/lub odporności ogniowej Wybór przeprowadzanych obliczeń
Wybór, czy zostaną określone siły podporowe i deformacje
Dostosowywanie zalecanych wartości według równań od (40) do (42) dla analizy deformacji
Dowolne definiowanie parametrów dla obliczeń odporności ogniowej prowadzonych według metody uproszczonej
Rosnące sztywności przy zginaniu dla odkształceń zginających płasko

Oddzielne przypadki obliczeniowe pozwalają na swobodną analizę oddziaływań, a także na sprawdzenia stateczności. Typ obliczeń, które zostaną przeprowadzone, można zdefiniować poprzez parametry kontrolne.

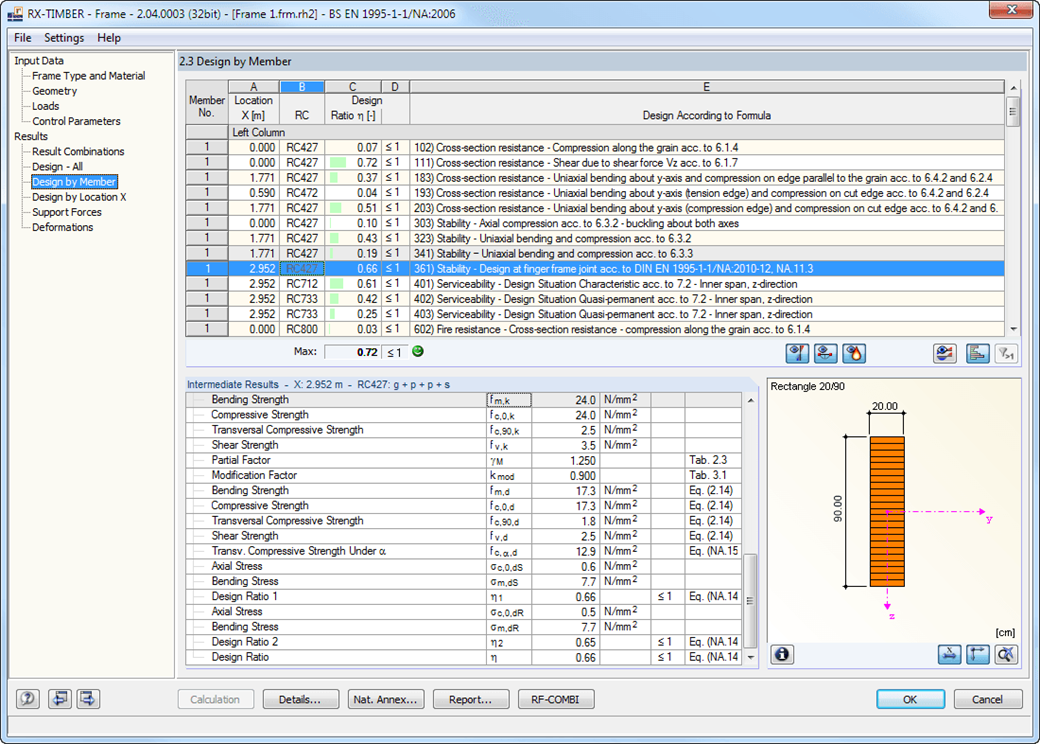

RX-TIMBER Frame | Wyniki

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
