新功能和高效工作工具

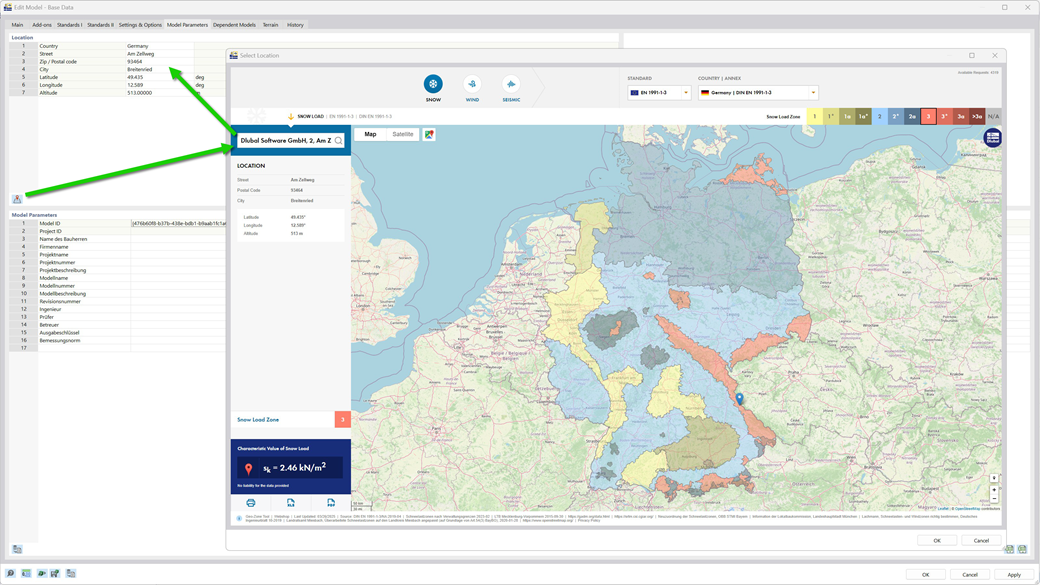

导入施工现场来计算荷载
通过在数字地图上定义施工现场可以时刻关注现场的自然条件。 地址数据(包括海拔高度)以及雪荷载分区、风荷载分区和地震分区都可以被自动导入。 荷载向导也使用该数据。
地图上还会显示 "模型参数 "选项卡中标注的施工现场。
转到说明视频缺陷工况
通过缺陷工况可以有效地管理缺陷。 在这些工况中,可以通过表格(新)、静力变形、屈曲模态、动力振型或所有这些类型的组合(新)来描述局部缺陷、等效荷载、初始侧移的缺陷。
Zum Erklärvideo设计状况
设计状况可以帮助您进行设计验算。 使用它们可以收集与设计相关的荷载状况。 例如,可以为不同的材料定义一个设计状况。
Zum Erklärvideo现代化在线许可证系统
德儒巴软件为全球客户提供施工规划服务。 通过现代化的许可证系统,全球范围内的用户都可以通过德儒巴账户分配 RFEM、RSTAB 和其他软件的许可证。
转到说明视频脚本管理器
用户可以轻松直观地进行导航。 使用脚本管理器可以通过控制台或保存的脚本使用 JavaScript 控制所有输入元素。
网络服务和应用程序编程接口
技术可以带你走得更远,在你的日常工作中也是如此。 借助新的 API 技术 网络服务 ,您可以通过控制 RFEM 6/RSTAB 9 中包含的所有对象,来创建自己的桌面或基于网络的应用程序。 完整的数据库和众多的功能可供您使用。 因此,您可以使用 Python 和 C#轻松地进行设计检查、有效的参数化建模以及优化和自动化过程。 Dlubal 软件使您的工作变得更轻松和方便。 您可以试用后自己验证软件的优越性。
网络服务和应用程序编程接口IFC接口扩展,改进Open BIM模型
此外,还改进了数据交换功能,让工作变得更加轻松。 除了 IFC 2x3(坐标视图和结构分析视图)的导入外,现在还支持 IFC 4(参照视图和结构分析视图)的导入和导出。

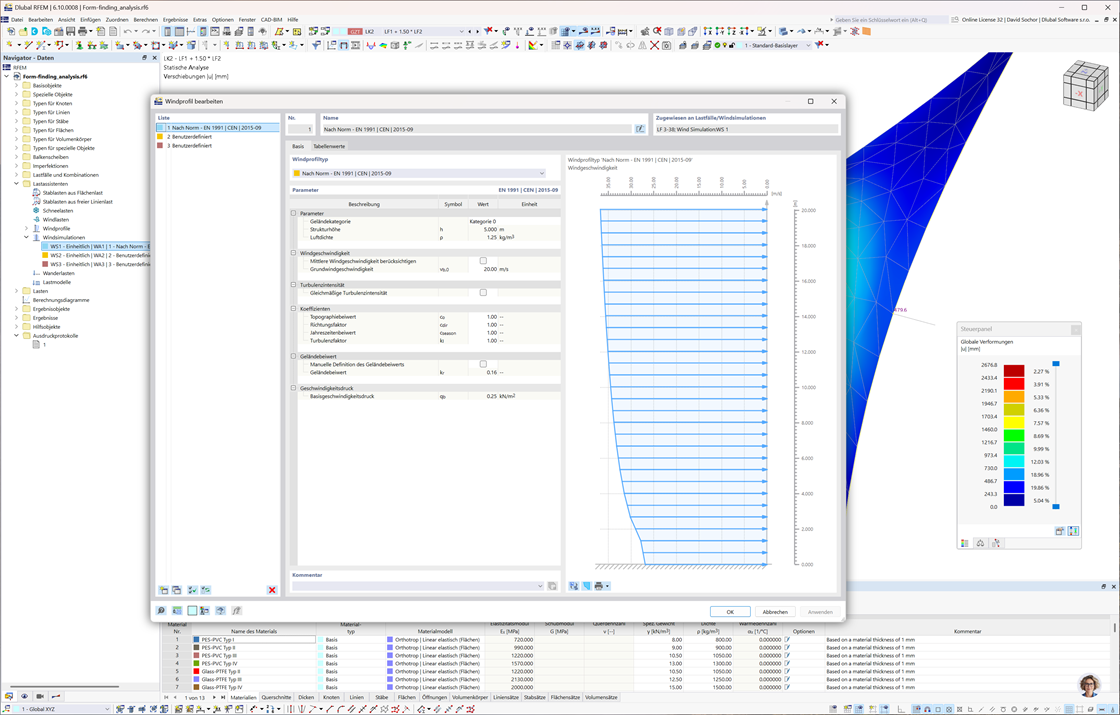

风洞模拟(RFEM或RSTAB环境)
探索RFEM和RSTAB中使用RWIND确定风荷载的新功能:
- 实用的荷载向导,可以生成在不同风向上有不同流场的风荷载工况
- 带有可自由分配的分析设置的风荷载工况,包括用户定义的风洞大小和风剖面
- 显示风洞与输入的风廓线和湍流强度廓线的综合显示
- RWIND 模拟结果的可视化和使用
- 全局定义地形(水平平面、倾斜平面、表格)
质量荷载
在荷载目录中还有一个新的功能,您可能会感兴趣: 质量荷载类型已添加到目录中!

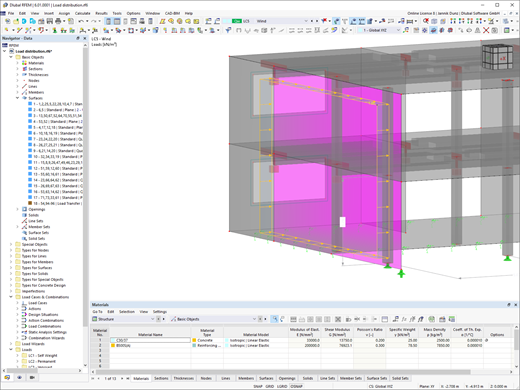

洞口荷载
使用这个新功能,您可以轻松地在洞口上定义将荷载定义为洞口荷载(例如风荷载)。

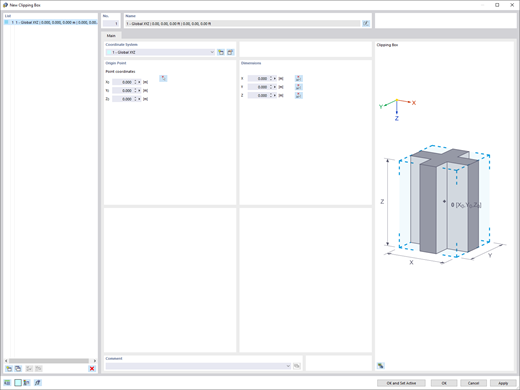

裁剪盒
随时了解什么是与您的项目真正相关的。' 现在除了可以定义裁剪平面外,还可以定义裁剪盒。 这样可以隐藏焦点周围的不相关对象。
二阶分析计算方法:牛顿-拉夫森(Newton-Raphson)
二阶分析计算方法的其他两种求解算法:
- 牛顿-拉夫森(Newton-Raphson)
- 牛顿-拉夫森(超临界分析)
单元类型说明
使用杆件、面、实体等单元类型的规范可以方便地输入(例如杆件非线性、杆件刚度、设计支座等)。

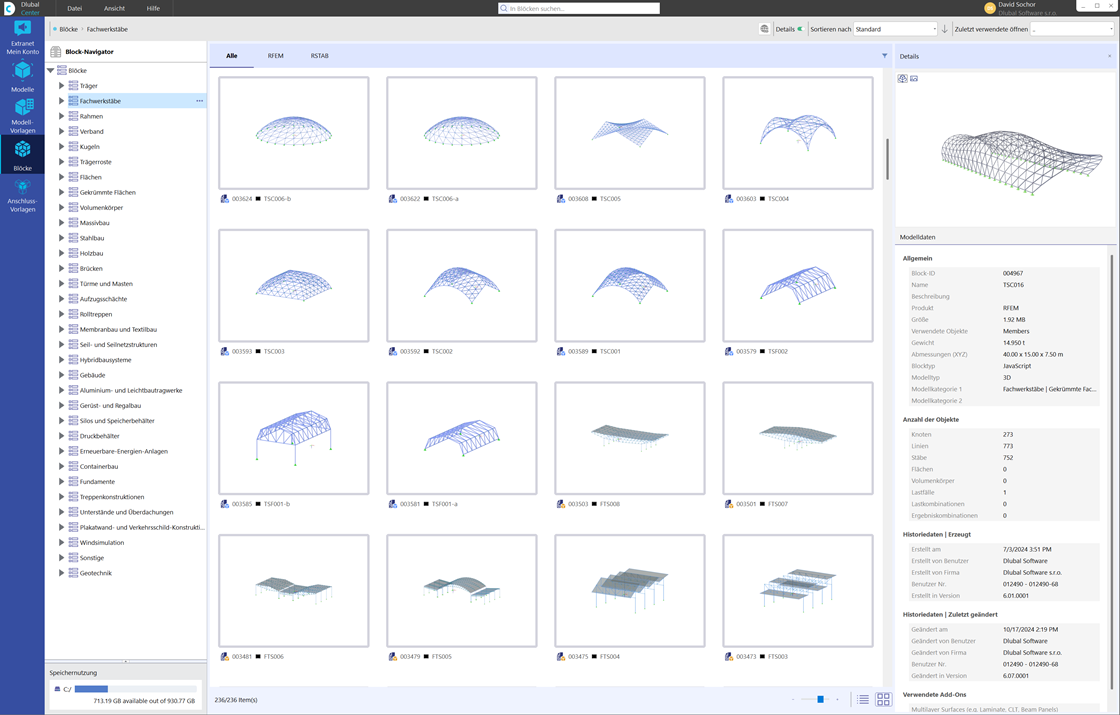

Dlubal 中心
Dlubal 中心确保您快速有效地进行规划设计。 在这里可以集中管理您的项目和模型文件。 详细的信息和图形使您可以更容易地分配所有模型,从而能够对项目进行简单和清晰的处理。 此外,您的客户数据,包括已授权的程序和模块都保存在 Dlubal 中心中。

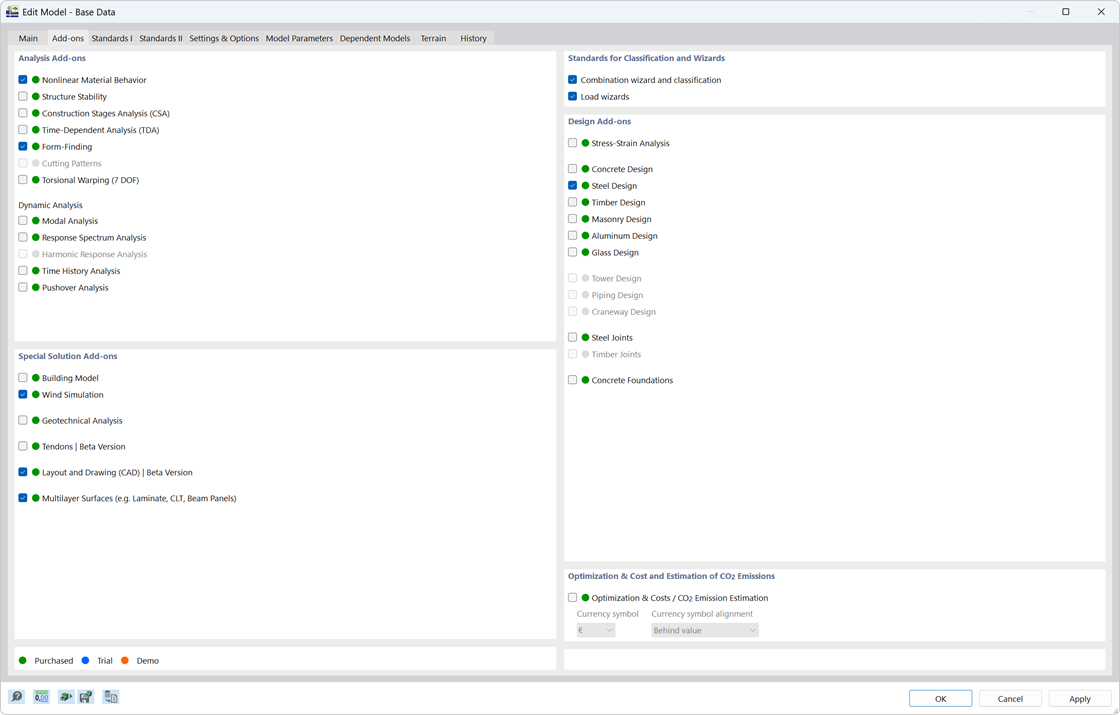

更多关于Dlubal中心附加模块的全局管理
为您的项目选择合适的模块。 所有模块都直接集成在程序中,并且像每种材料所需的所有设计规范一样,都受到集中管理。
全局模型参数
您可以根据需要定义任意数量的模型全局参数。 您也可以在文档中使用它们。
结构化数据导航器
现在使用数据导航器可以更高效地工作。 其结构清晰,易于使用。 导航器包含了可分配的对象属性和超链接功能,使用该功能可以快速跳转到已分配的对象元素。
新选项可变面厚度
如果您要定义面的厚度是可变的,则新提供了三个选项:
- 2个节点和方向
- 4个面角
- 圆形
截面的统计
留意截面。 显示项目中使用的所有截面的总长度、总体积、总重量等有用的统计信息。
新增了杆件的截面分布类型
新增了七种杆件截面分布类型(包括与直边对齐的排列功能):
- 两端楔形变截面
- 杆件始端楔形变截面
- 杆件末端楔形变截面
- 双坡屋面
- 两端阶梯变截面
- 杆件始端阶梯变截面
- 杆件末端阶梯变截面
包含短文本搜索的截面库
用户可以通过在截面库中快速查找所需截面或截面系列,通过简短的文本搜索功能快速找到所需截面或截面系列。
线集,面集和实体集
使用此功能的目的是使您的设计更加有效。 除了可以将线、面和实体组合到杆件集外, 例如,在设计中可以将它们视为均匀单元。
新的厚度对象
如果你想描述面的厚度,那么现在可以使用一个新的厚度对象。 它可以用于多个面。 如果您修改该对象的厚度,那么所有分配的面的厚度都会同时进行相应的调整。
杆件向面局部坐标轴方向旋转
用户可以轻松定义杆件沿面局部坐标轴方向的转动。
结构修改对象
使用新的有用的结构调整对象可以以不同的荷载工况和对象的方式修改或停用刚度、非线性和对象。
使用和创建模型块
Dlubal 中心是用户使用模型块工作时, 它包含一个基于JavaScript 代码的块数据库。 用户可以创建和使用新的
面偏心相对于另一个单元的方向
用户可以使用该功能根据另一个单元(杆件或面)的边缘来定义面的偏心。
其他用于定义面刚度的类型
是否要调整面的刚度? 现在有两种新的类型:
- 总刚度放大系数
- 局部刚度、重量和质量的放大系数
使用括号术语的结果组合
在创建结果组合时,现在也可以使用带括号的术语。
荷载工况和荷载组合的单独的全局计算参数
使用新的结构分析设置可以在荷载工况和荷载组合中设置单独的全局计算参数。
新建组合向导
新增的组合向导让您的工作变得更轻松。 它们根据规范自动或半自动生成填充荷载或结果组合的设计状况。

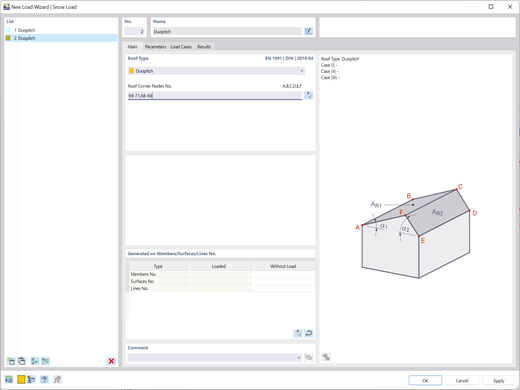

改进的荷载向导
为了使您的荷载向导更加高效和快速地工作,我们在荷载向导中添加了新的功能。 其中包括锁定新杆件,平滑出现的集中荷载,以及考虑偏心和截面分布。
通过指定单元格和面来由面荷载确定杆件荷载
荷载Wiyard 中的另一个有用的功能是通过在一个定义中定义面(使用角节点)和单元格来确定杆件荷载。
节点和杆件荷载的偏心
始终关注结构的稳定性: 用户可以在该选项卡中考虑节点荷载和杆件荷载的偏心。
杆件集,线集,面集和实体集的荷载选项
现在为您的设计提供以下新选项: 随着线集、面集和实体集的引入,现在又增加了在这些集合上荷载的选项。 现在就来试试吧!
用户自定义坐标系的全局结构
为了更高效地工作,我们进行了以下更改: 用于输入和分析目的用户自定义坐标系现在被全局组织在辅助对象下。
整理不同的对象捕捉
为了方便您的工作,您现在可以为不同的操作任务定义多个对象捕捉。
选择对象作为新的辅助对象
此功能创建了更多的顺序。 使用新的向导对象“对象选择”可以对各种对象进行通用筛选:
- 基本对象
- 节点属性
- 线的属性
- 面的属性
- 荷载向导
- 荷载
- 辅助对象
通过在程序的不同位置选择对象,可以为您提供许多交互式应用的可能性。
尺寸线的表格参考描述
需要注意的是,选择合适的 Dlubal 软件非常重要。 为此将增量尺寸线的参考说明以表格的形式给出,以便用户可以清楚的了解。
SAF 格式的实现
Bringen Sie Ihre Tragwerksplanung einen Schritt weiter. RFEM 6 und RSTAB 9 unterstützen nun auch das neue Dateiformat für die Tragwerksplanung Structural Analysis Format (SAF). Dabei bieten beide Programme Ihnen sowohl den Import als auch den Export an. SAF 是种基于 MS Excel 的文件格式,允许结构分析模型在不同软件应用程序之间进行交换。
ViewCube
为了操作更加简便,用户可使用图形中新的 ViewCube 功能来直观地选择正确的投影模型。
表格单位设置
在表格栏中可以更改某些单位。 在表格栏中可以更改某些单位。
新的导出文件格式
进行了以下改进: 您现在可以将 RFEM 和 RSTAB 模型导出为 XML、SAF 和 VTK(RWIND 的结果)。
新建杆件局部轴定义
国际上的进步也不容忽视。 已经为英美地区添加了新的局部坐标轴设置(y 向上)。

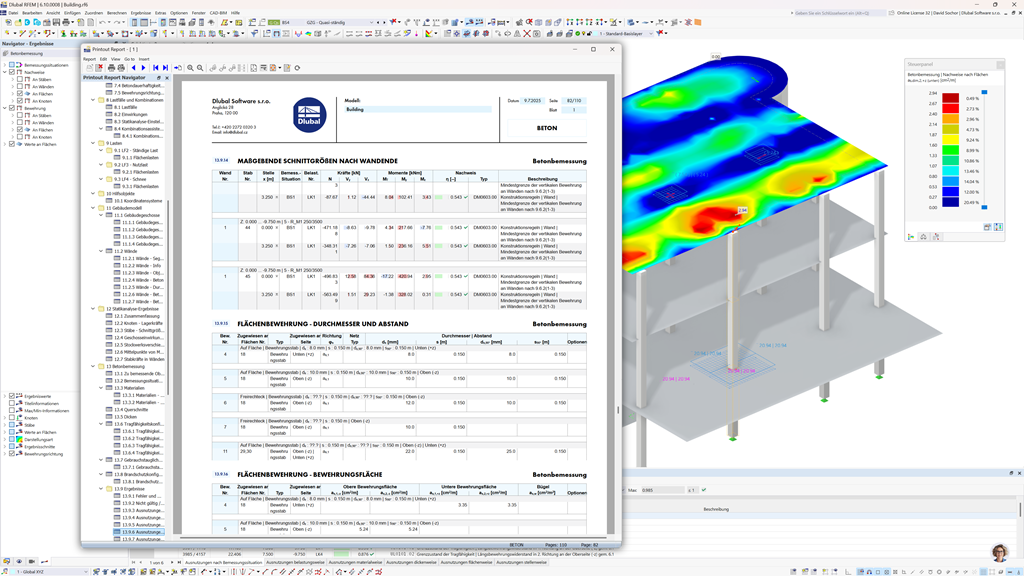

带有预览图像的新图形打印选项
各种新的选项使您将来可以更轻松地打印图形。 新的图形打印对话框中包括:
- 所有程序图形的库控制的合并打印功能
- 用户自定义打印区域选择
- 3D 功能,用于在最终 PDF 中实现 3D 功能
- 用于比例打印的图像自动分离和显示概观功能
创建零件列表
优化组织结构, 现在还可以创建基于截面和材料的物料列表。
使用日志文件
您对 Dlubal 软件的满意是我们的首要任务。 使用新一代软件 RFEM 6 和 RSTAB 9 可以通过在线注册将记录文件发送到我们公司。 我们借此可以根据您的应用需求更好地分析和改进我们的软件。 程序选项中的默认设置为激活状态。 但是,您可以随时撤回在这些程序中的同意。
有组织的交互式表结构列表框
提高表格使用效率的新功能: 表格现在分为两个列表框,这样您就可以轻松地在各个输入表和结果表中进行导航。
材料类型控制
随时跟踪您的设计验算。 根据材料的材料类型可以明确定义与设计相关的属性。
计算相贯的独立面部分
下列新功能可用于处理面: 在创建面相贯时,现在为您创建独立的面组件,而不是面组件。
改进了材料库中的概述
发现'材料库中的新材料。 这里列出了所有材料。 您也可以使用自由文本搜索功能在库中直接查找所需材料。
计算价格
该价格适用于United States。 该价格只对在United States的软件使用有效。您可以在登录后获得准确的价格。请登录您的 Dlubal 帐户,以便生成最新的报价。
您可以在有限元网格设置中使用“首选独立网格”选项,为彼此独立的对象创建有限元网格。 并且可以为单个对象生成更加详细和精确的有限元网格。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
在 RFEM 6 和 RSTAB 9 中可以插入“视觉对象”作为辅助对象。 可以导入的文件格式是 3ds、stl 和 obj。
用户可以创建尺寸标注的参照对象。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
