问题
如何看待RF-CUTTING-PATTERN展平过程已经收敛,
回复:

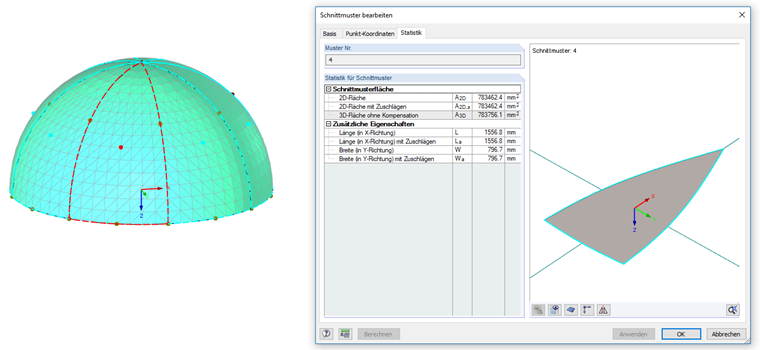

几何非线性展平过程是从所选裁剪模型中转换平面,屈曲,弯曲或双曲面面部分的真实网格几何形状,并在假设材料行为的情况下,通过将扭曲能量最小化来展平这些平面部分。
常见问题和解答 (FAQ)

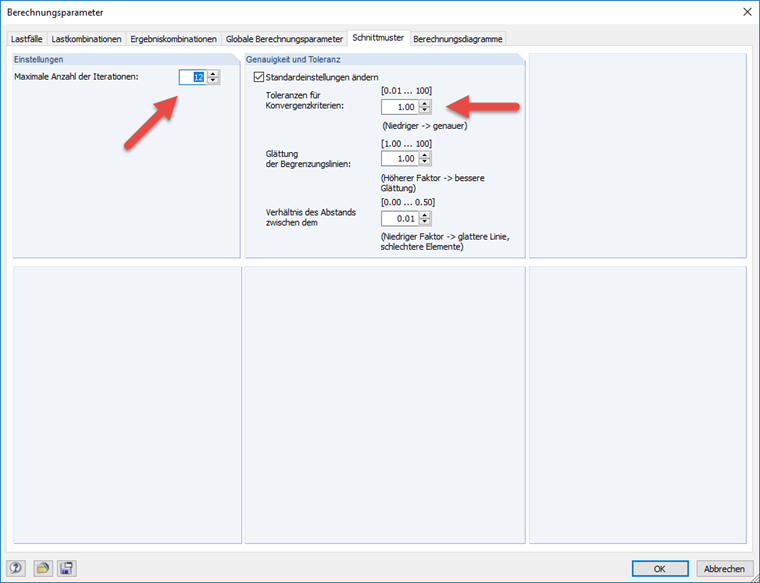

迭代计算通过“计算参数”菜单中的“裁剪式样”选项卡中的参数来控制。

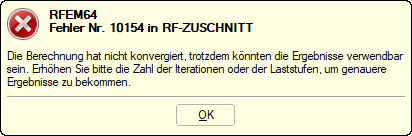

参数“最大迭代数目”限制了计算的范围,并且在达到设置的最大迭代数目时停止过程。 当达到最大迭代次数时,如果收敛准则不是取决于收敛范围内的“公差准则”,则程序显示错误10154。
如果程序没有输出错误信息,则可以假设其收敛是合理的。
通常,您可以通过调整展平几何形状或增加最大迭代次数来纠正错误。
您有什么问题想问的吗?
索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.
遵守建筑规范(例如欧洲规范)对于确保建筑物和结构的安全性、结构完整性和可持续性至关重要。 计算流体力学 (CFD) 在这个过程中发挥着至关重要的作用,它可以模拟流体的行为、优化设计,并帮助建筑师和工程师满足欧洲规范在风荷载分析、自然通风、消防安全和能源效率方面的要求。 通过将 CFD 集成到设计过程中,专业人士可以建造更安全、更高效、更合规的建筑,并满足欧洲最高的建筑和设计标准。
在计算流体力学 (CFD) 中,可以使用多孔或渗透性介质对不完全是实体的复杂表面进行建模。 例如防风织物结构、金属网格、冲孔幕墙和覆层、百叶窗、管组(水平圆柱体群)等。
防风结构是一种特殊的织物结构,可以保护环境免受有害化学颗粒的侵害,减轻风蚀,并有助于保护宝贵的资源。 RFEM 和 RWIND 作为单向流固耦合 (FSI) 用于风-结构分析。
本文将演示如何使用 RFEM 和 RWIND 对防风结构进行结构设计。
本文将演示如何使用 RFEM 和 RWIND 对防风结构进行结构设计。
在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状,并按照最小化畸变能进行展平,假设定义的材料行为。
简而言之,该方法试图在压力机中压缩网格几何形状(假设为无摩擦接触),并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后,将在边界线上定义的裕量应用于生成的平面几何形状。
性能特点:
- 最大限度地减少展平过程中的畸变能,以获得非常精确的裁剪式样
- 几乎适用于所有的网格排列方式
- 识别相邻的裁剪式样定义以保持相同的长度
- 主计算的网格划分
RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后,在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大,可以通过裁剪线(线类型“通过两条线裁剪”或“通过面裁剪”)在相应的部分条带中。
然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。
工作顺序步骤:
- 生成裁剪线
- 通过选择边界线或使用半自动生成器创建式样
- 通过输入一个角度自由选择经向和纬向
- 应用补偿值
- 可以选择定义不同的边界线补偿
- 裕量不同(焊接、边界线)
- 在没有启动总非线性计算的情况下,在侧面的图形窗口中初步显示裁剪式样
- 平面和测地线裁剪线
- 展平张拉膜或气枕的双曲面部分
- 通过使用不需要连接的边界线来定义裁剪式样
- 基于最小能量理论的复杂展平期
- 焊接和边界裕量
- 在经纬方向上均匀或线性补偿
- 可以对边界线进行不同的补偿
- 灵活的数据组织方式(直至最后一个“焊缝”,对输入数据进行修改)
- 图形显示裁剪式样
- 每种裁剪式样的统计信息(宽度、长度、尺寸)
- 提供由单元格自动生成裁剪式样的选项
计算完成后,在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中,结果以表格的形式显示,坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外,在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时,图形中会显示相应的节点和一个箭头。 此外,在节点表格下方还会显示裁剪式样的区域。
在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
性能特点:
- 以表格形式显示结果,包括有关裁剪式样的信息
- 与图形相关的智能表格
- DXF 文件中展平几何的结果
- 展平后输出应变,用于评估裁剪式样
- 用于结构评估的展平后的应变结果
