问题:

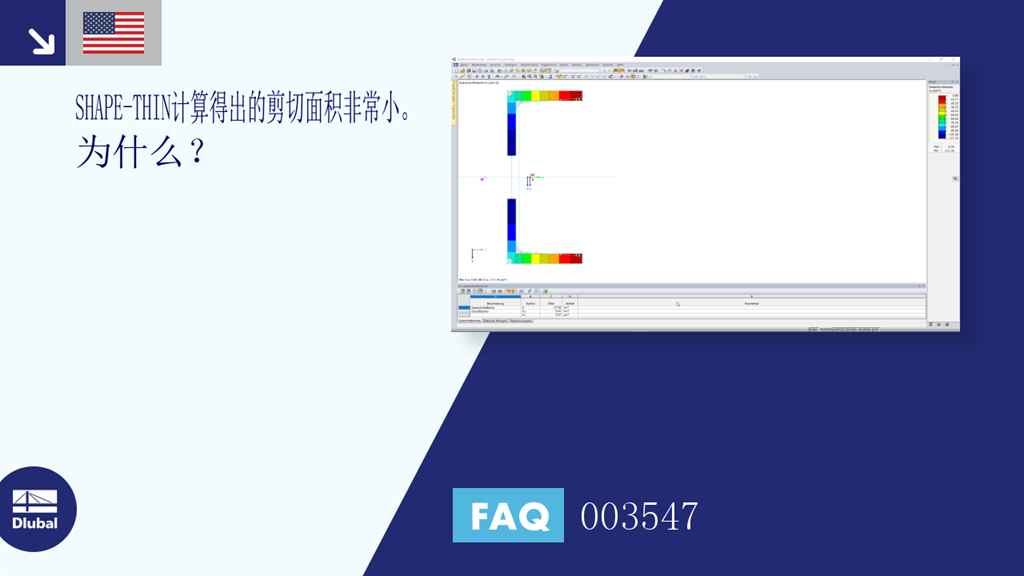

SHAPE-THIN计算得出的剪切面积非常小。 为什么?
答案:
剪切面积计算如下:
值:
Iz或Iy 是面积的惯性矩 与z或y轴有关, [*S14623855*]
Sz或Sy 是区域的第一个弯矩 与z或y轴有关, [*S14623858*]
t*: 是剪切传递的有效单元厚度,
A* 是基于有效抗剪厚度t*的表面积。
剪切传递的有效单元厚度t*对剪切面积有显着影响。 因此应该检查为单元的剪力传递t*(图01)定义的有效单元厚度。
问题:
SHAPE-THIN计算得出的剪切面积非常小。 为什么?
答案:
剪切面积计算如下:
值:
Iz或Iy 是面积的惯性矩 与z或y轴有关, [*S14623855*]
Sz或Sy 是区域的第一个弯矩 与z或y轴有关, [*S14623858*]
t*: 是剪切传递的有效单元厚度,
A* 是基于有效抗剪厚度t*的表面积。
剪切传递的有效单元厚度t*对剪切面积有显着影响。 因此应该检查为单元的剪力传递t*(图01)定义的有效单元厚度。
