杆件有效厚度和在 SHAPE-THIN 中较小受剪面积区域计算

Q: SHAPE-THIN 用于计算非常小的剪切面积。 Welche Ursache kann dies haben?

剪切面积计算如下：Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

SHAPE-THIN 用于计算非常小的剪切面积。 Welche Ursache kann dies haben?

回复:

剪切面积计算如下：

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

I_z	相对于 z 轴的两个平行轴的惯性矩
S_z	相对于 z 轴的面积惯性矩
t*	传递剪力的有效构件厚度
A*	基于有效剪切厚度 t* 的面

剪切面积 Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	相对于 y 轴的二次面积矩
S_y	关于 y 轴的一阶截面矩
t*	传递剪力的有效组件厚度
A*	基于有效剪切厚度 t* 的面

剪力面 Az

Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

常见问题和解答 (FAQ)

[ZH] FAQ 003547 | SHAPE-THIN计算得出的剪切面积非常小。为什么？

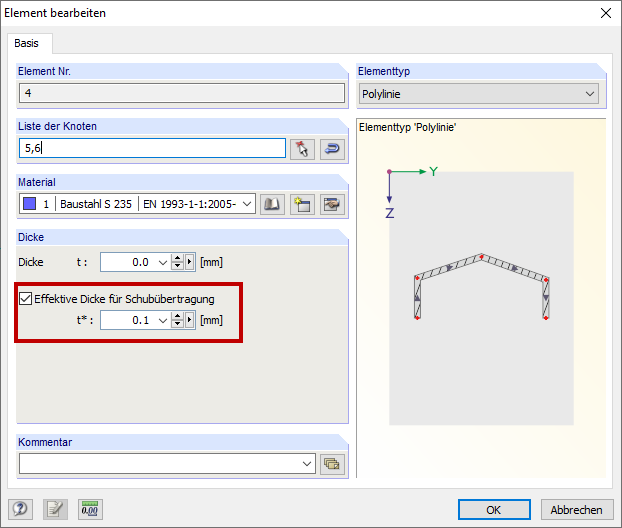

有效剪切厚度t*
