常见问题解答 004282 | 我已经设计了一个钢筋混凝土柱作为实体,并且想...

问题:

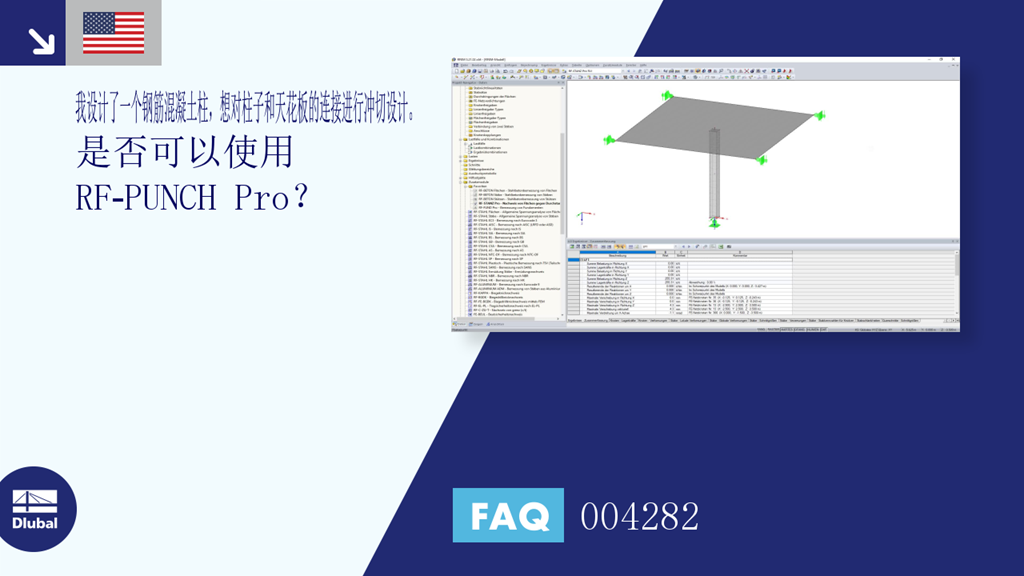

我设计了一个钢筋混凝土柱,想对柱子和天花板的连接进行冲切设计。 是否可以使用 RF‑PUNCH Pro?

答案:
对于柱子的冲切设计,RF‑PUNCH Pro 需要一个节点,在该节点处可以确定柱子的轴力。

如果您将柱子显示为实体(例如矩形截面),然后将该实体直接连接到天花板,那么这种情况将不能在 RF‑PUNCH Pro 中使用。 因为只使用了一个实体,所以缺少杆件内力。

但是,可以在实体末端输入短的耦合杆件(例如刚性杆件)。 然后,刚性杆件可以在端部节点连接到天花板,并且耦合杆件中的轴力可以用于冲切设计。

请注意,在 RFEM 模型中不需要定义耦合杆件或刚性杆件的尺寸。 因此,RF‑PUNCH Pro 对柱子截面应用标准尺寸。
