Domanda:

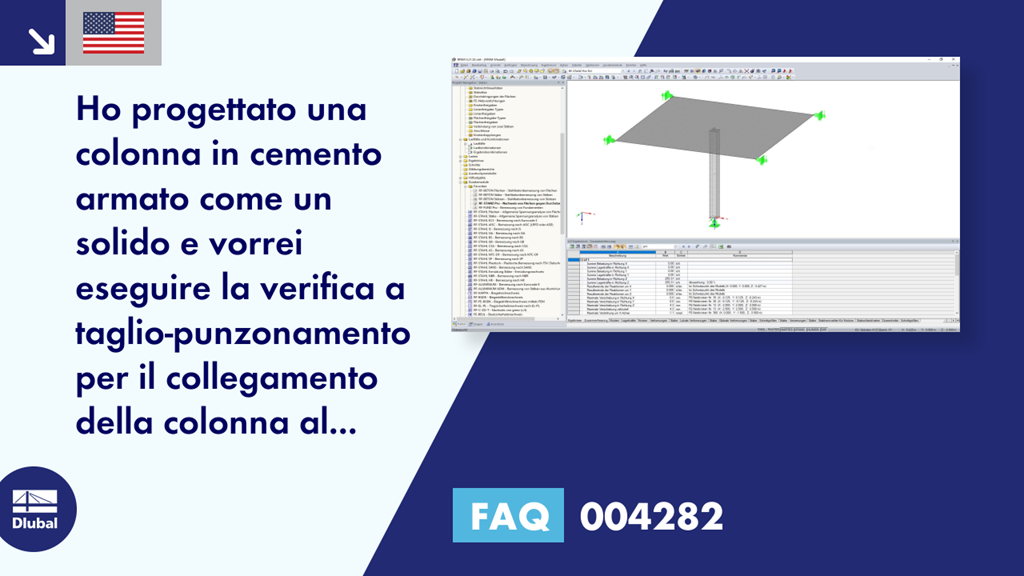

Ho progettato una colonna in cemento armato come un solido e vorrei eseguire la verifica a taglio-punzonamento per il collegamento della colonna al soffitto. È possibile utilizzare RF‑PUNCH Pro?
Risposta:
Per la verifica a taglio-punzonamento su una colonna, RF‑PUNCH Pro richiede un nodo in corrispondenza del quale la forza assiale della colonna può essere determinata per il progetto.
Se è stata visualizzata la colonna come un solido (ad esempio, con una sezione trasversale rettangolare) e si collega direttamente questo solido al soffitto, non è possibile utilizzare questa situazione per il progetto in RF‑PUNCH Pro. La forza interna dell'asta è mancante poiché viene utilizzato un solo solido.
Tuttavia, è possibile inserire un'asta di accoppiamento corta (ad esempio, un'asta rigida) alla fine del solido. Quindi, l'asta rigida può essere collegata al soffitto in corrispondenza di un nodo finale e la forza assiale nell'asta di accoppiamento può essere utilizzata per la verifica a taglio-punzonamento.
Si prega di notare che non è necessario definire le dimensioni dell'asta di accoppiamento o dell'asta rigida nel modello RFEM. Pertanto, RF‑PUNCH Pro applica le dimensioni standard per la sezione trasversale della colonna.
