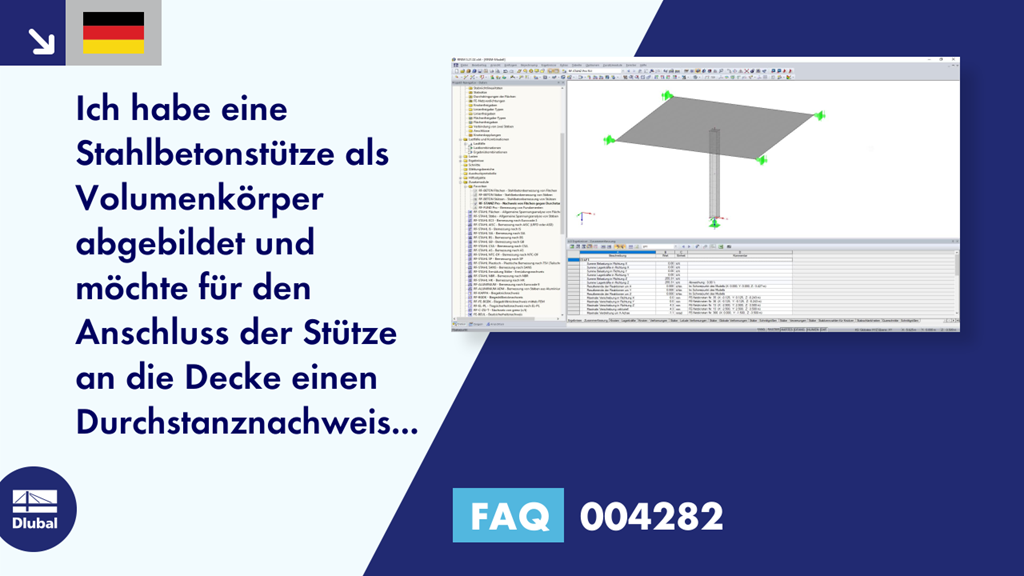

FAQ 004282 | Ich habe eine Stahlbetonstütze als Volumenkörper abgebildet und möchte für den Anschluss der Stütze an die Decke einen Durchstanznachweis führen. Geht das mit RF-STANZ Pro?

Erfahren Sie bequem, wie mit Dlubal-Programmen gearbeitet wird.

  • Dlubal Software | Videos

Video

Erste Schritte mit RFEM

Erste Schritte

Wir geben Ihnen Hinweise und Tipps, die Ihnen den Einstieg in das Basisprogramm RFEM erleichtern.

12. Dezember 2019

001096

Paul Kieloch

Please accept marketing-cookies to watch this video.

Frage

Ich habe eine Stahlbetonstütze als Volumenkörper abgebildet und möchte für den Anschluss der Stütze an die Decke einen Durchstanznachweis führen. Geht das mit RF-STANZ Pro?

Antwort

RF-STANZ Pro benötigt für den Durchstanznachweis an einer Stütze einen Knoten, an welchem die Normalkraft der Stütze für den Nachweis abgegriffen werden kann.

Wenn Sie die Stütze als Volumenkörper abgebildet haben (z. B. mit einem Rechteckquerschnitt) und dieses Volumen direkt an die Decke anschließt, dann können Sie diese Situation in RF-STANZ Pro nicht für den Nachweis heranziehen. Es fehlt die Stabschnittgröße, da nur ein Volumen verwendet wird.

Sie können das Ende des Volumenkörpers aber mit einem kurzen Koppelstab (z. B. Starrstab) versehen. Dann kann der Starrstab an einem Endknoten mit der Decke verbunden und die Normalkraft in dem Koppelstab für den Durchstanznachweis herangezogen werden.

Bitte beachten Sie hierbei, dass die Abmessungen des Koppelstabes bzw. Starrstabes im RFEM-Modell nicht definiert werden müssen. Daher werden in RF-STANZ Pro Standardabmessungen für den Stützenquerschnitt angesetzt.
