[ZH] 常见问题 001058 | 我需要建模一个弯曲的墙单元,在该单元上钻一些圆孔。

问题:

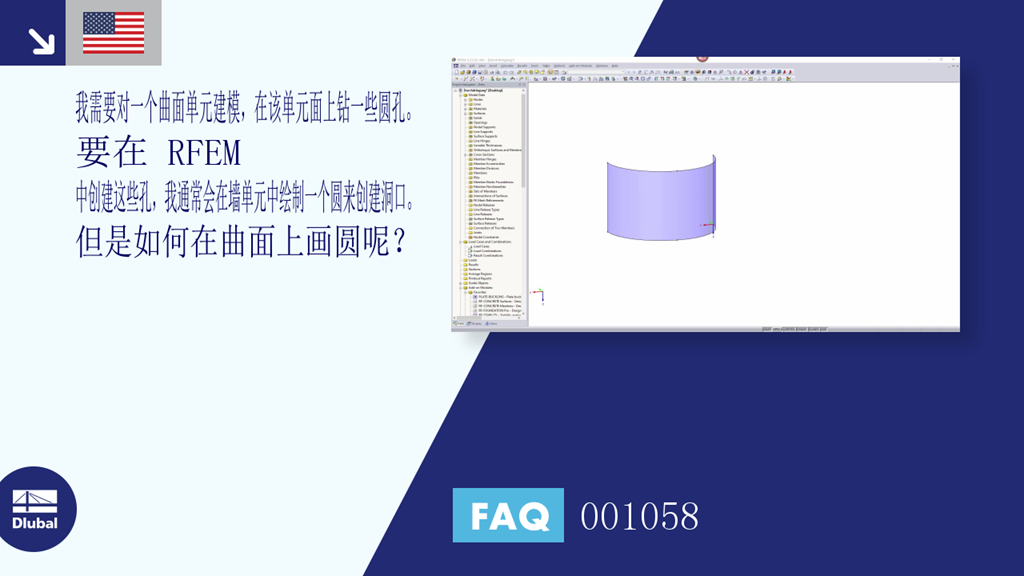

我需要对一个曲面单元建模,在该单元面上钻一些圆孔。 要在 RFEM 中创建这些孔,我通常会在墙单元中绘制一个圆来创建洞口。 但是如何在曲面上画圆呢?

答案:
要在墙中定义洞口和除料,必须先定义洞口的边界线。 这对于平面很容易做到。

对于曲面,则只能管理相贯,因此并不容易。 首先,在所需的洞口位置创建一个贯穿面的对象。 在这种情况下,它是一个管道。

然后同时选择面并在右键菜单中选择“创建相贯”选项。 这将创建相贯曲线。

使用“编辑组件”菜单打开“组件”选项卡,在那里您可以显示或隐藏创建的面组件。 要创建洞口,请清除不再需要的激活构件的复选框。
